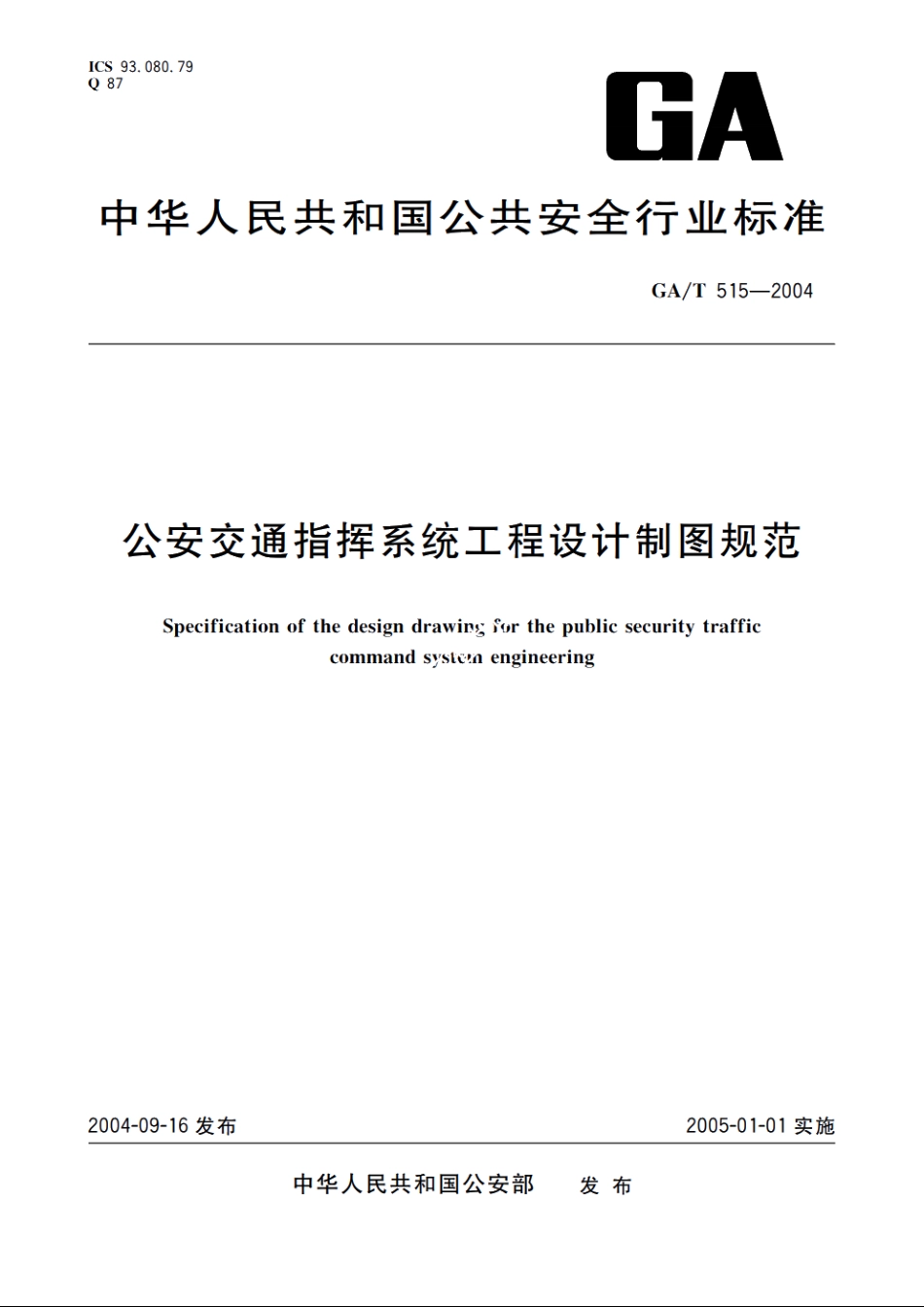

公安交通指挥系统工程设计制图规范 GAT 515-2004.pdf

GA/T515-2004表1线型名称线型线宽备注粗实线b表示人行横道线、停车线等中实线0.5b表示车行道边缘线表示路面中心线、导向车道线、地细实线0.25b埋管道走向等表示路口、路段车道的分道线虚实虚线0.25b以4.6分档折断线0.25b表示路段折断线5.1.3指挥系统工程的设计制图，其他线型参考GB50162。5.2比例指挥系统工程设计制图的常用比例，见表2。表2比例名称比例备注指挥系统工程总体分布图1:5000、1:2J9具体图例符号不按比例路口设计平面图1:500具体图例符号不按比例路口管道、基础、客井布置图1:10001:500具体图例符号不按比例路口设备线缆布置1:500具体图例符号不按比例路口设备安装详图1:50、1:30、1:20、1:101:5中央控制室设备布置图1:500、1:300、1:200具体图例符号不按比例中央控制室管线缆道布置图1:500、1:300、1:200具体图例符号不按比例中央控制室系统设备线缆布置图1:500、1:300、1:200具体图例符号不按比例中央控制室设备安装详图1:50、1:30、1:20、1:10、1:5其他详图1:50、1:30、1:20、1:10、1:5系统结构框图可不按比例5.3指挥系统工程设计制图的常用图例5.3.1交通电视监视系统工程设计制图的常用图例见表3。表3交通电视监视系统工程设计常用图例序一号名称图例备注引用白建筑安装工程施工图黑白摄像机集弱电工程电视监视部分摄像机引用自建筑安装工程施工图彩色摄像机C集弱电工程电视监视部分2
