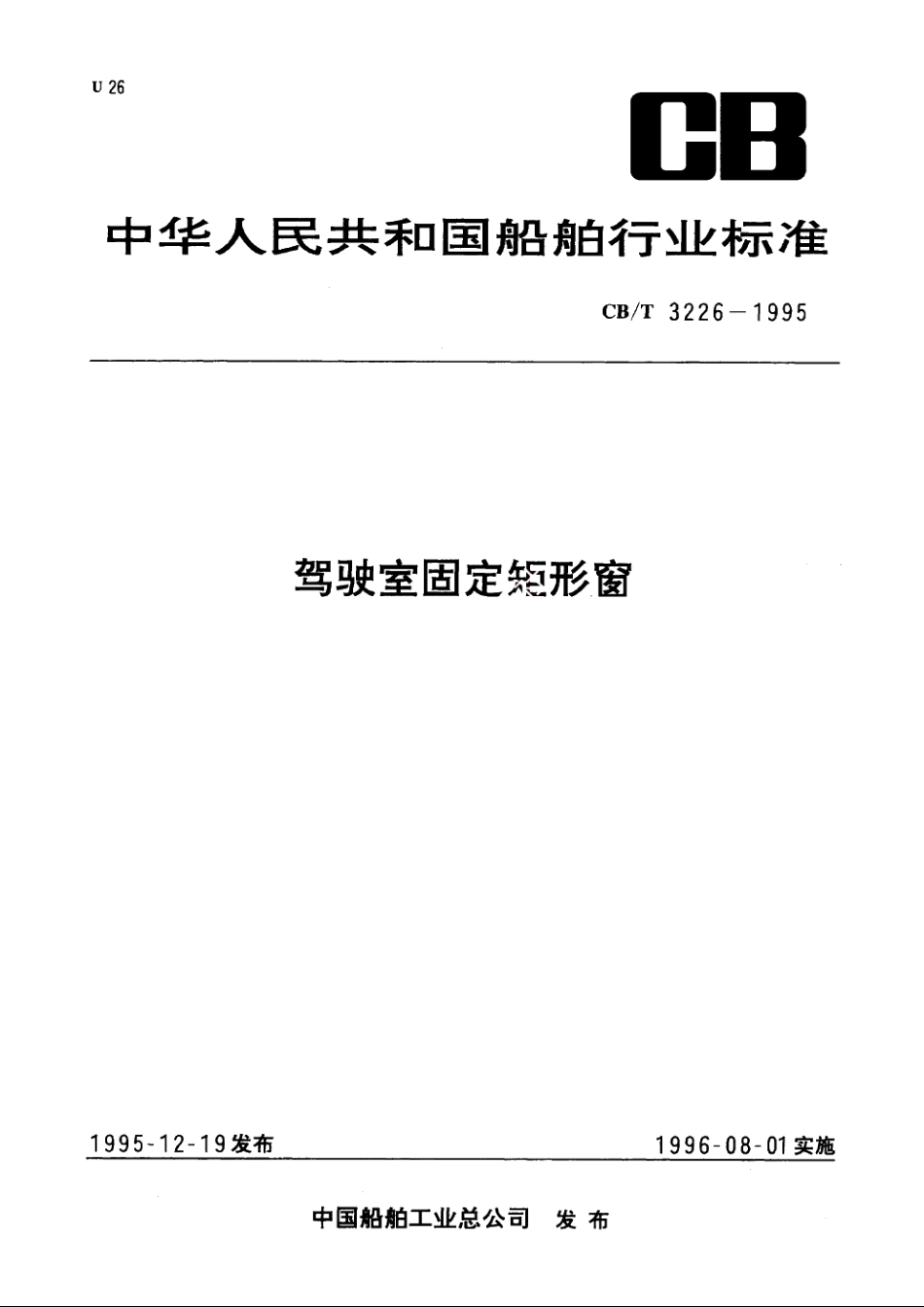

驾驶室固定矩形窗 CBT 3226-1995.pdf

中华人民共和国船柏行业标准CB/T3226-1995分类号：U26驾驶室固定矩形窗代替CB”3226一84本标准非等效采用国际标准IS03903造船与海上建筑物一船用普通矩形窗。1主题内容与适用范围本标准规定了驾驶室固定矩形窗（以下简称矩形窗）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于各类船舶及海上建筑物安装于驾驶室、桥楼，供观察和操纵用的封闭场所的矩形窗。2引用标准GB191包装储运图示标志GB3385船用舷窗和矩形窗的钢化安全玻璃非破坏性强度试验冲压法GB/T4942.2低压电器外壳防护等级GB6388运输包装收发货标志GB11584舷窗矩形窗密封垫料GB11946船用钢化安全玻璃CB*/Z54电解镀锌CB/Z92铝合金阳极氧化处理CB/亿343热浸锌通用工艺IS03434造船与海上建筑物一一船用矩形窗的加热玻璃板3产品分类3.1驾驶室固定矩形窗的型式按表1。表1型式名称主窗框材质BH电加热玻璃螺栓式驾驶室固定矩形窗铝合金BN船用钢化安全玻璃螺栓式驾驶室固定矩形窗WH电加热玻璃焊接式驾驶室固定矩形窗碳素钢WN船用钢化安全玻璃焊接式驾驶室固定矩形窗注：电加热玻璃加热方式为电热丝加热。3.2BH,BN型矩形窗的结构型式及主要尺寸按图1和表2。中国船粕工业总公司1995-12-19批准1996-08-01实施1
