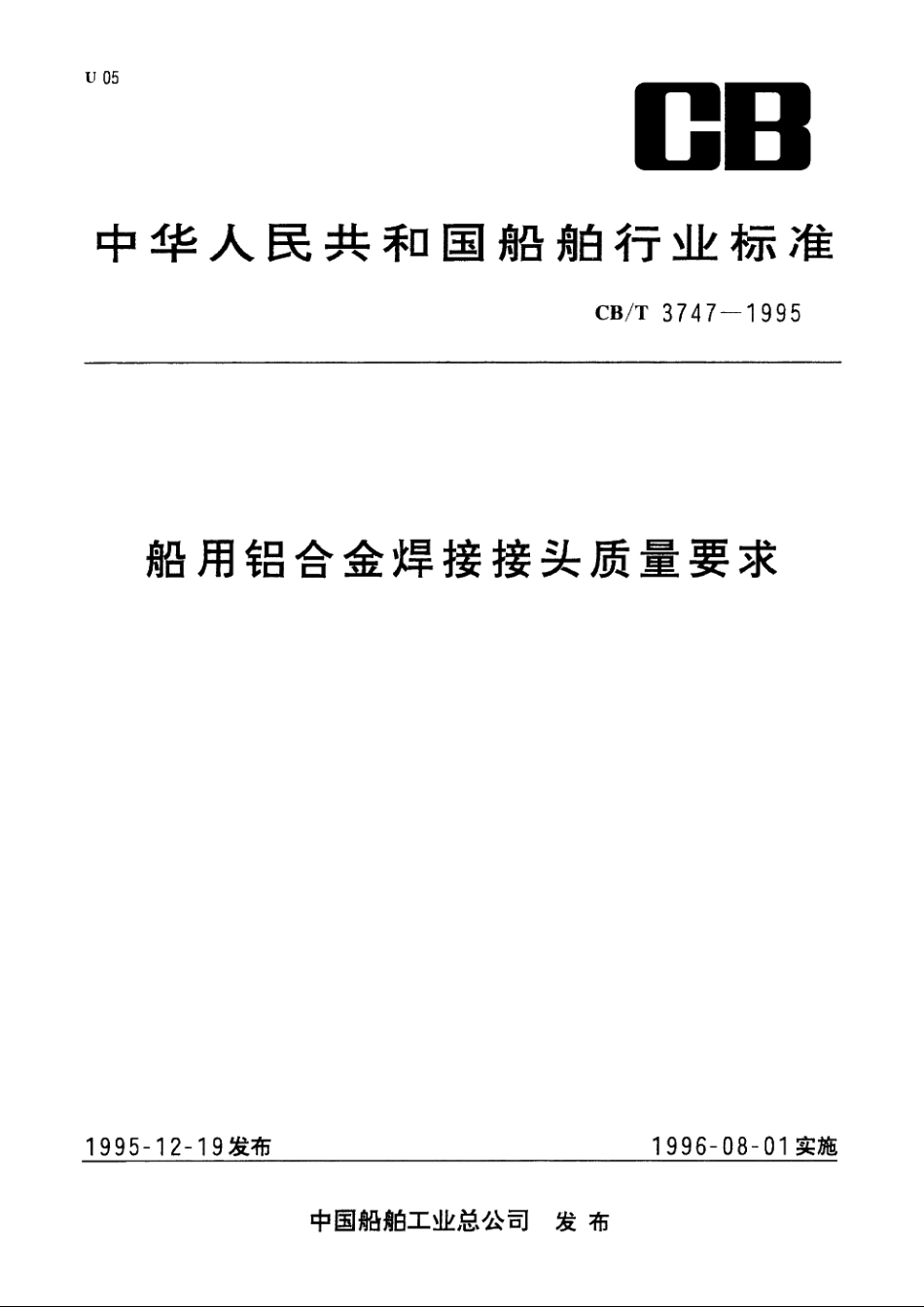

船用铝合金焊接接头质量要求 CBT 3747-1995.pdf

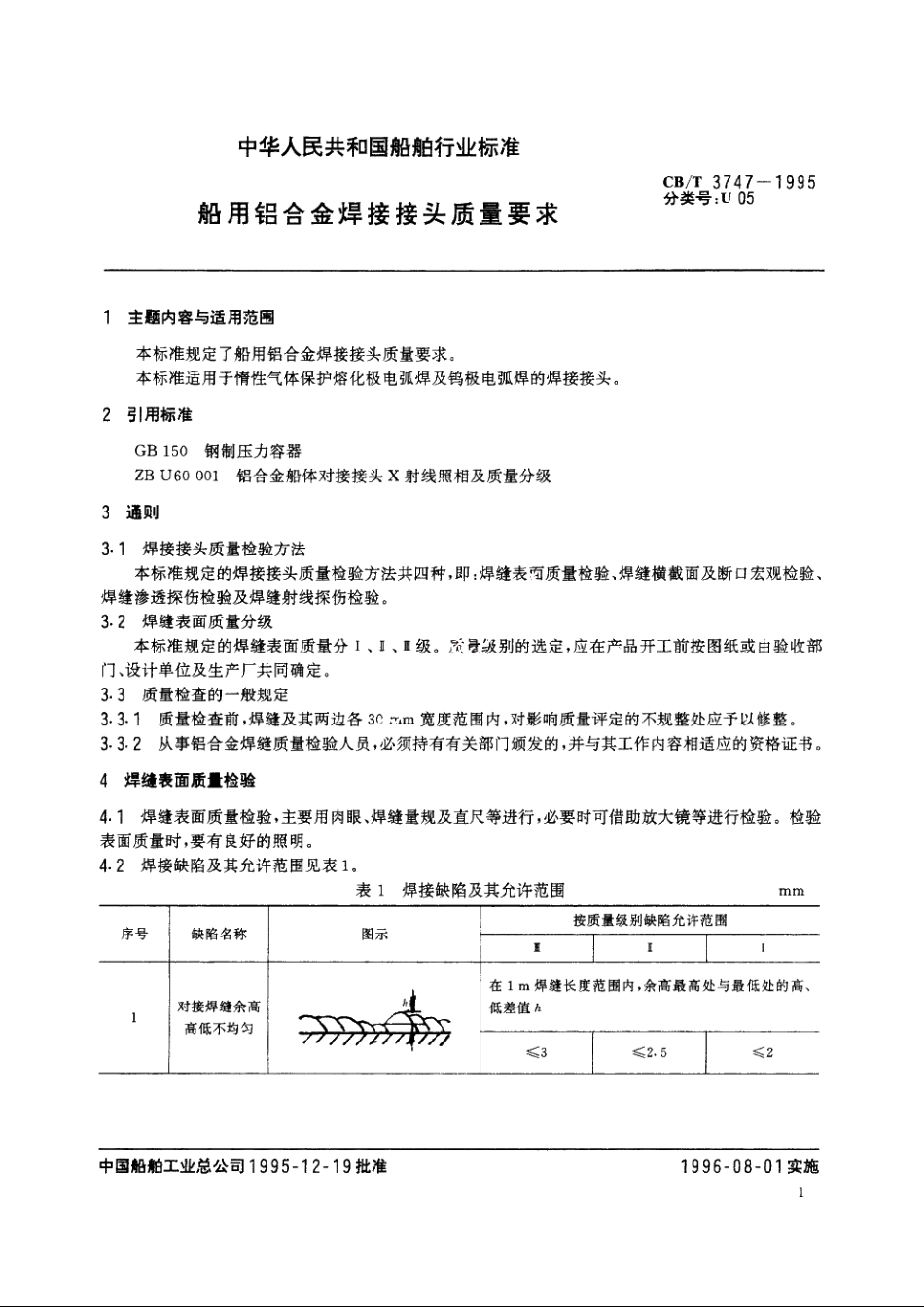

中华人民共和国船舶行业标准CB/T3747-1995分类号：U05船用铝合金焊接接头质量要求1主题内容与适用范围本标准规定了船用铝合金焊接接头质量要求。本标准适用于惰性气体保护熔化极电弧焊及钨极电弧焊的焊接接头。2引用标准GB150钢制压力容器ZBU60001铝合金船体对接接头X射线照相及质量分级3通则3.1焊接接头质量检验方法本标准规定的焊接接头质量检验方法共四种，即：焊缝表而质量检验、焊缝横截面及断口宏观检验、焊缝渗透探伤检验及焊缝射线探伤检验。3.2焊缝表面质量分级本标准规定的焊缝表面质量分1、1、级。质量级别的选定，应在产品开工前按图纸或由验收部门、设计单位及生产厂共同确定。33质量检查的一般规定3.3.1质量检查前，焊缝及其两边各30mm宽度范围内，对影响质量评定的不规整处应子以修整。3.3.2从事铝合金焊缝质量检验人员，必须持有有关部门颁发的，并与其工作内容相适应的资格证书。4焊缝表面质量检验4.1焊缝表面质量检验，主要用肉眼、焊缝量规及直尺等进行，必要时可借助放大镜等进行检验。检验表面质量时，要有良好的照明。4.2焊接缺陷及其允许范围见表1。表1焊接缺陷及其允许范围mm按质量级别缺陷允许范围序号缺陷名称图示I【在1m焊缝长度范围内，余高最高处与最低处的高、对接焊缝余高低差值h1高低不均匀3252中国船舶工业总公司1995-12-19批准1996-08-01实施1CB/T3747-1995续表1mm按质量级别缺陷允许范围序号缺陷名称图示平板焊缝与纵焊缝h0.5十0.2th0.5+0.15th0.5+0.1t最大3最大2.52对接焊缝错边最大4环焊缝h0.3t最大4最大3最大2.53对接焊缝超高h1.5+0.2ch1.5+0.15ch1.5+0.1c对接焊缝下塌h4h3h2.5h0.24h0.1th0.05t对接焊缝敏大2最大1.5最大1根部收缩在100焊缝长度内，缺陷长度小于25h0.24h0.1zh0.05t最大2最大1.5对接焊缝未填满最大1在100焊缝长度内，缺陷长度小于25hIh0.5h0.3对接及角焊缝咬边咬边连续长度不得超过100；咬边总长度不得超过该焊缝长度的10%角焊缝凸h1.5+0.3ch1.5+0.15ch1.5+0.1c度过大最大4最大3最大2.5实际燥缝角焊缝焊脚尺寸h1+0.3sh1+0.2sh1+0.1s名义焊大于名义值最大4最大3最大2.52
