船用热交换器通用技术条件 CBT 3690-1995.pdf

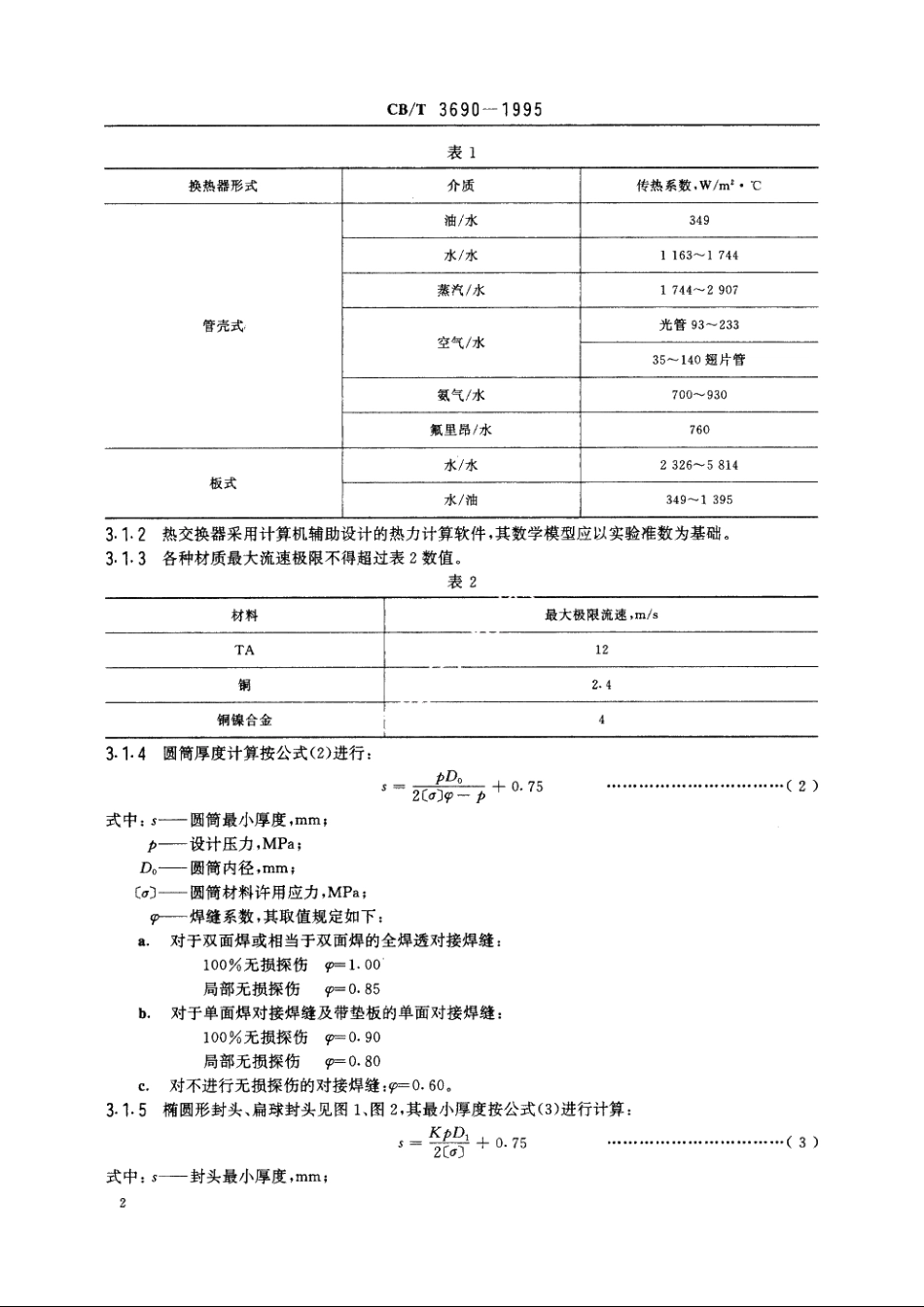

CB/T 3690-1995表1换热器形式介质传热系数，W/m2C油/水349水/水11631744蒸汽/水17442907管壳式光管93233空气/水35140翅片管氨气/水700930氟里昂/水760水/水23265814板式水/油34913953.1.2热交换器采用计算机辅助设计的热力计算软件，其数学模型应以实验准数为基础。3.1.3各种材质最大流速极限不得超过表2数值。表2材料最大极限流速，m/sTA12铜2.4铜镍合金3.1.4圆筒厚度计算按公式(2)进行：-2(p+0.75(2)式中：s圆筒最小厚度，mm;p设计压力，MPa;D圆筒内径，mm;)圆筒材料许用应力，MPa;焊缝系数,其取值规定如下:a.对于双面焊或相当于双面焊的全焊透对接焊缝：100%无损探伤=1.00局部无损探伤=0.85b.对于单面焊对接焊缝及带垫板的单面对接焊缝：100%无损探伤9=0.90局部无损探伤=0.80c.对不进行无损探伤的对接焊缝：=0.60。3.1.5椭圆形封头、扁球封头见图1、图2，其最小厚度按公式(3)进行计算：s=KpD,2+0.75(3)式中：s封头最小厚度，mm;2CB/T 3690-1995K一封头形状系数，按图3选取，对无孔封头可根据s/D1和H/D值在实线曲线组内选取；p设计压力，MPa;D1封头外径，mm;材料许用应力，MPa。工工DeDD图1图：4.03.S3.0s/D0.0022.5dvDs0.0052.0K0.01.53.00.020.041.00.9,0.80.70.60.50.50.100.150.200.250.30U.400.50H/D图33.1.6矩形封头见图4，其最小厚度按公式(4)计算：s=CD2+0.75(4)3
