防暴盾牌 GA 422-2008.pdf

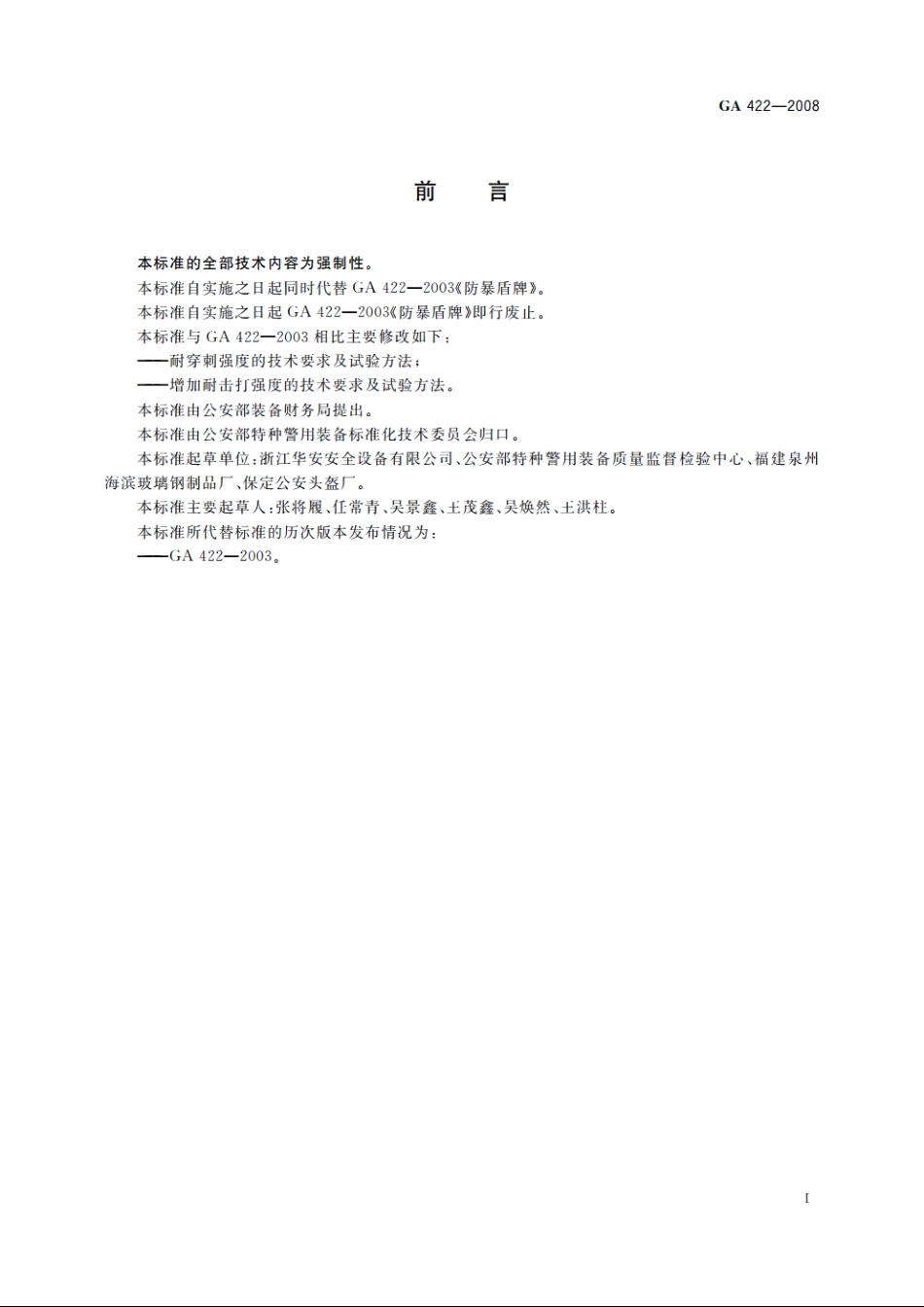

GA422-2008前言本标准的全部技术内容为强制性。本标准自实施之日起同时代替GA4222003防暴盾牌。本标准自实施之日起GA422-2003防暴盾牌即行废止。本标准与GA422-2003相比主要修改如下：耐穿刺强度的技术要求及试验方法；增加耐击打强度的技术要求及试验方法。本标准由公安部装备财务局提出。本标准由公安部特种警用装备标准化技术委员会归口。本标准起草单位：浙江华安安全设备有限公司、公安部特种警用装备质量监督检验中心、福建泉州海滨玻璃钢制品厂、保定公安头盔厂。本标准主要起草人：张将履、任常青、吴景鑫、王茂鑫、吴焕然、王洪柱。本标准所代替标准的历次版本发布情况为：GA422-2003。IGA422-20085.5臂带连接强度臂带的搭扣搭合好后，臂带与盾体间的连接应能承受500N的拉力，不应有脱落、松动、脱扣或臂带断裂现象。5.6透光率透明防暴盾牌的盾体和非透明防暴盾牌的观察窗，其透光率应大于70%。5.7耐冲击强度防暴盾牌的盾体应能承受147动能的冲击，冲击后盾体受力点不应有穿洞或在受力点半径50mm之外出现破裂。若是非透明防暴盾牌，其观察窗不应脱落。5.8耐穿刺性能防暴盾牌的盾体应能承受147J动能的穿刺，穿刺后盾体受力点不应有大于6mm的穿洞或在受力点半径20mm之外出现破裂。若是非透明防暴盾牌，其观察窗不应脱落。5.9耐击打强度防暴盾牌应能承受击打试验机的击打，击打点线速度为18m/s士0.3m/s,击打能量为342J士13J,击打后盾体不应破碎或出现长度大于50mm的裂纹。若是非透明防暴盾牌，其观察窗不应脱落。5.10气候环境适应性防暴盾牌在环境温度一30C十55C条件下，应符合5.9的要求。5.11涂层附着力防暴盾牌的防护面的涂层，其涂层附着力应大于GB/T9286中规定的3级。6试验方法6.1外观检查6.1.1在自然北光下，用目测和量具测量防暴昏州，结果应符合5.1.1、5.1.3.1、5.1.4的要求。6.1.2目测检查防暴盾牌产品标志内容，并州下列方法检验标志的清晰和永久性：a)用棉布沾上蒸馏水在有标志的地方条15s:b)用棉布沾上甲醇在同一地方擦15s:c)用棉布沾上异丙醇在同一地方擦15s。结果应符合5.1.3.2的要求。6.2颜色检验在自然北光或GB/T3978规定的标准D光源照射下，对非透明防暴盾牌外表面的颜色与PANT(ONE289C进行比较，结果应符合5.1.2的要求。6.3防护面积和观察窗尺寸检验用量具测量防暴盾牌的宽度与高度尺寸，计算表面积。结果应符合5.2的要求。用量具测量观察窗的宽与高尺寸，结果应符合5.1.5的要求。6.4质量检验用标准衡器称量防暴盾牌的质量，结果应符合5.3的要求。6,5握把连接强度试验6.5.1试验装置拉力试验机。6.5.2试验步骤在握把与盾体之间施加500N拉力，速度为5mm/min,保持1min。结果应符合5.4的要求。6.6臂带连接强度试验6.6.1试验装置拉力试验机。3
