立式直水管辅锅炉 CBT 840-1995.pdf

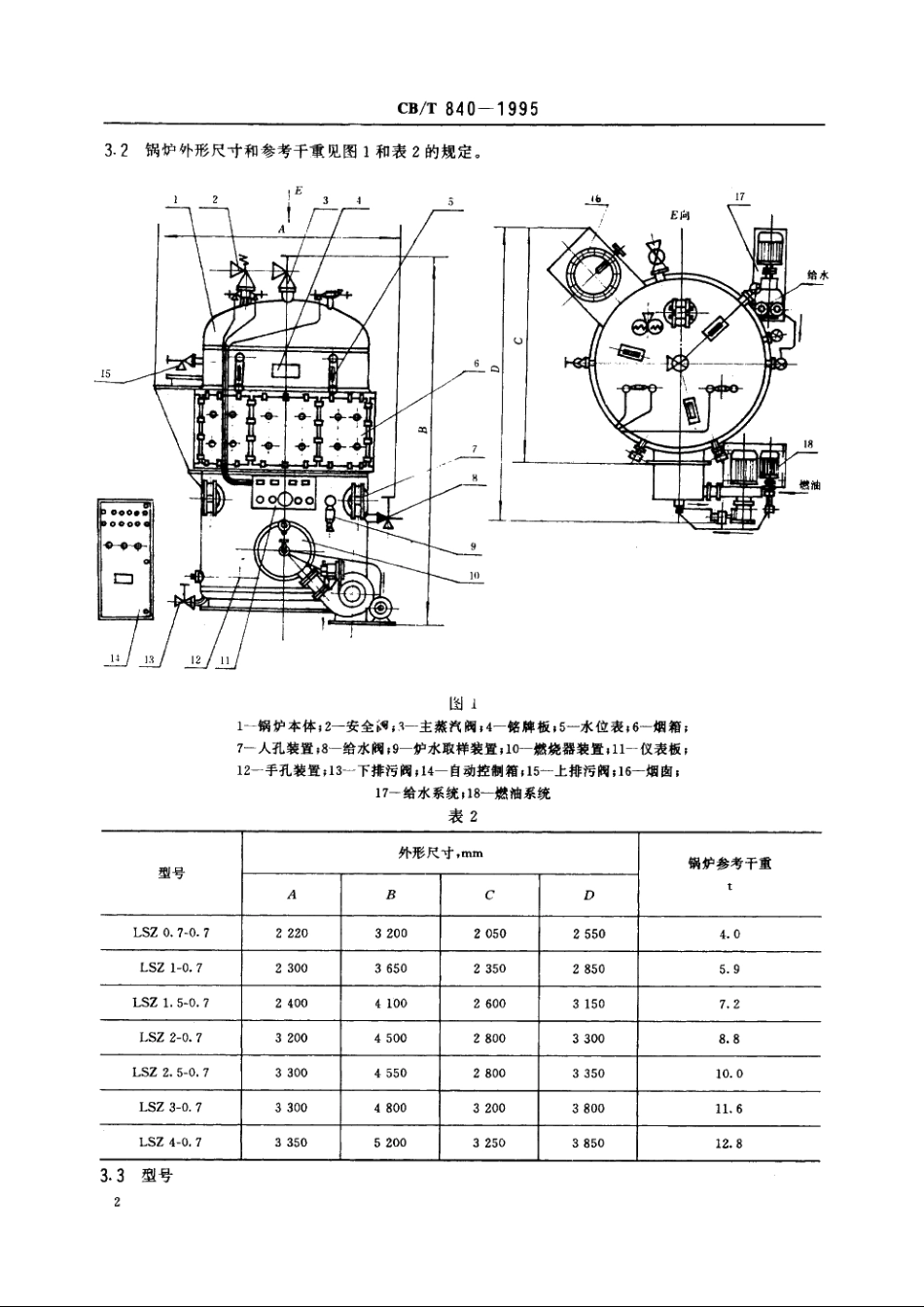

CB/T840-19953.2锅炉外形尺寸和参考干重见图1和表2的规定。E234517E向给水.615回B18燃油=1014131211图11一锅炉本体；2一安全；3一主蒸汽阀；4一铭牌板；5一水位表；6一烟箱；7人孔装置;8给水阀;9炉水取样装置;10燃烧器装置;11仪表板;12一手孔装置；13一下排污阀；14一自动控制箱；15-上排污阀；16一烟囱；17一给水系统：18一燃油系统表2外形尺寸，mm型号锅炉参考干重IABCDLSZ 0.7-0.722203200205025504.0LSZ 1-0.723003650235028505.9LSZ1.5-0.724004100260031507.2LSZ 2-0.732004500280033008.8LSZ 2.5-0.7330045502800335010.0LSZ3-0.7330048003200380011.6LSZ4-0.7335052003250385012.83.3型号2CB/T840-19956.2.2出厂检验项目及要求按GB/T14649。6.3型式检验6.3.1有下列情况之一时应做型式检验：a.首台试制产品：b.设计结构有较大变动，可能影响性能的产品，c.转厂生产的首制产品：d.验船部门或其他技术监督部门要求做型式检验的产品。6.3.2型式检验项目及要求按GB/T14649。6.4检验结果的评定按GB/T14649。6.5每台总装锅炉应经检验合格后才能作为合格品提交发运。7标志、包装、运输、贮存7.1每台锅炉应在炉前明显处装有固定的金属铭牌，铭牌上应包括下列内容：a.锅炉型号、名称：b.设计压力，MPa:c.工作压力，MPa;d.额定蒸发量，t/h:e.水压试验压力，MPa;【.工厂产品编号：g。制造年月：h.船检机构的印记及编号：i.制造厂名称。7.2锅炉出厂合格证应包括下列内容：a.锅炉主要材料及焊接材料的材随搬吉；b.锅炉本体焊接质量检查报告：.锅炉本体及受压元件的水压试验报告。7.3每台锅炉出厂时，随同供应的图纸和技术文件规定如下：a.锅炉机组总图1份；b.锅炉本体结构图1份，c.锅炉燃烧器总图1份：d.燃油系统图1份：e.控制箱电气原理图1份：f.自控外部接线图1份：g.锅炉机组使用说明书和燃烧、控制说明书1份；h.锅炉备件及专用工具清单1份：1.产品合格证书和船检证书各1份；小.装箱清单1份。7.4锅炉油漆、包装、贮存应符合CB3347的要求。7.5包装箱上应按装运要求标明名称、接受单位和发放单位的名称及地址。7.6锅炉的质量保证期应为从锅炉制造厂提交日起18个月或正式投入运行日起12个月。
