防砸复合玻璃通用技术要求 GA 844-2009.pdf

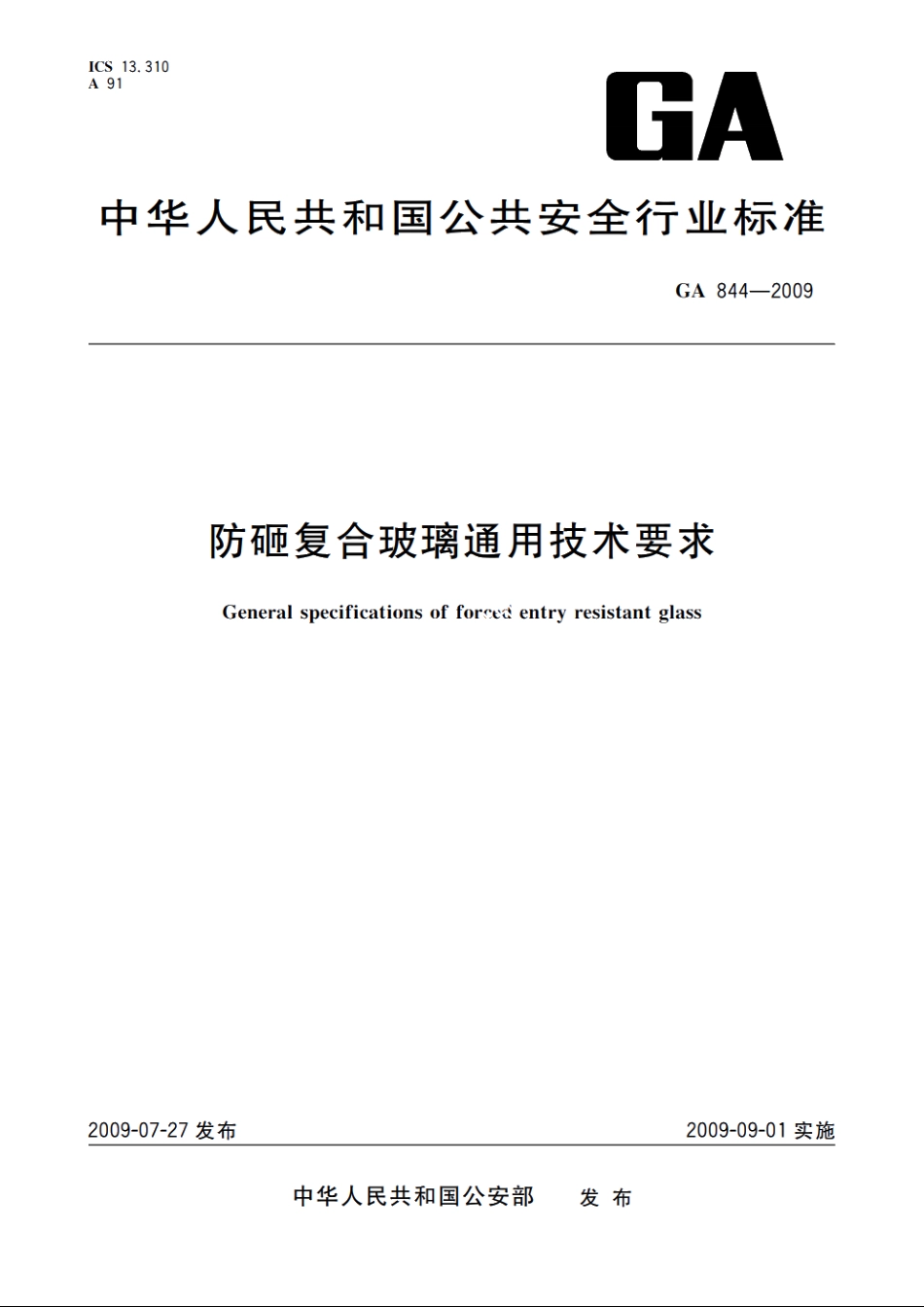

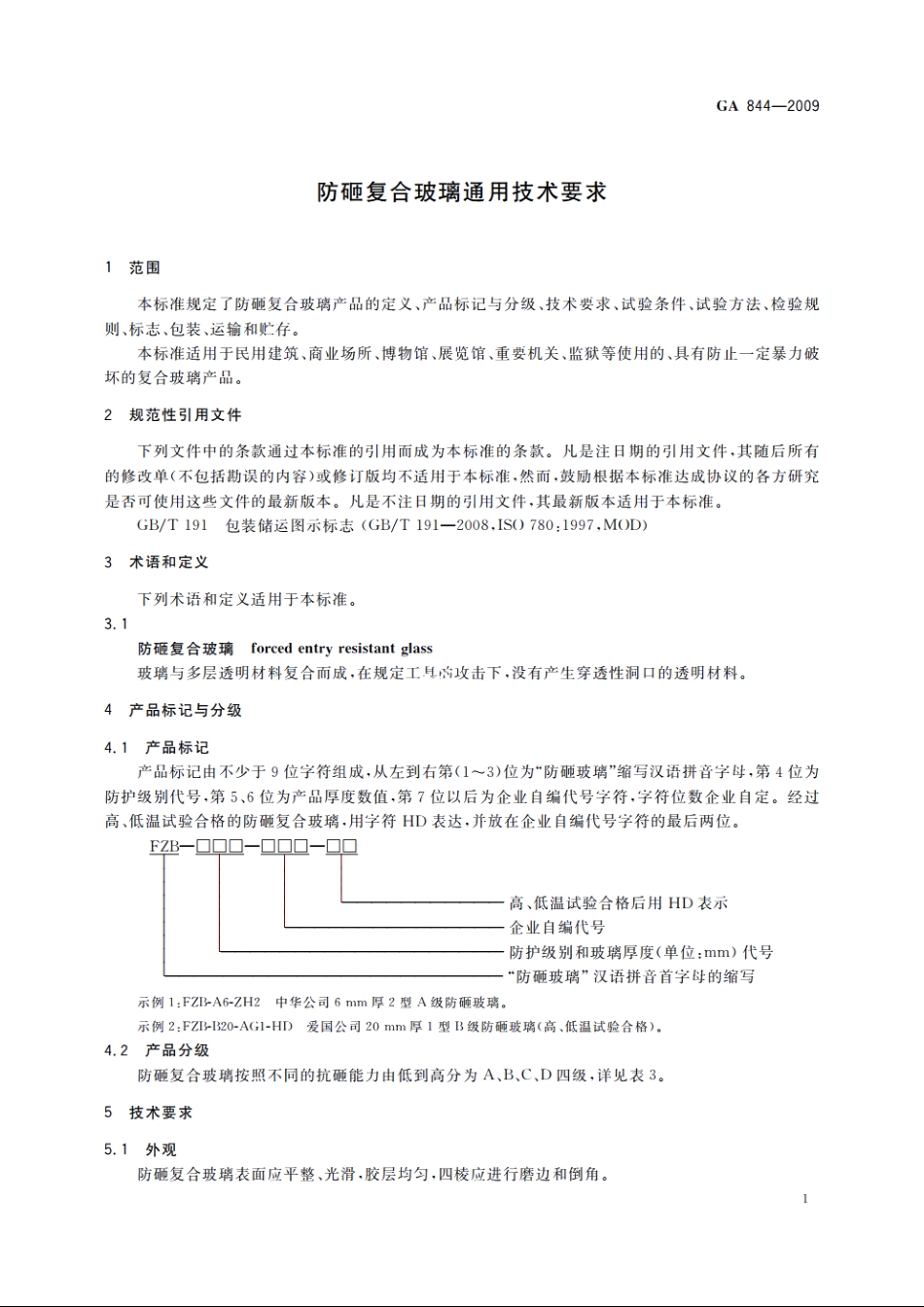

ICS13.310A91GA中华人民共和国公共安全行业标准GA844-2009防砸复合玻璃通用技术要求General specifications of forced entry resistant glass2009-07-27发布2009-09-01实施中华人民共和国公安部发布GA844-20095.2尺寸与偏差防砸复合玻璃外型尺寸偏差见表1，超过本表规定的尺寸偏差由供需双方商定。表1防砸复合玻璃外型尺寸偏差单位为毫米长度尺寸偏差厚度范围厚度尺寸偏差L120012001240046好好+0.6-0.56111好好t8811117短性81724好培品t24好5.3透光度防砸复合玻璃的透光度应符合表2的要求，着色防砸复合玻璃的透光度由供需双方商定。表2防砸复合玻璃透光度防砸复合玻璃厚度/mm透光度/%306520d3070l20755.4防砸要求防砸复合玻璃的防砸能力应符合表5的规定。表3防砸复合玻璃级别要求分类试验条件合格条件A级防砸玻璃经受68J锐器工具冲击3次不应出现穿透性洞口B级防砸玻璃经受120J锐器工具冲击6次不应出现穿透性洞口C级防砸玻璃经受270J锐器工具冲击20次不应出现穿透性洞口D级防砸玻璃经受362J锐器工具冲击30次和80次消防平斧冲击不应出现穿透性洞口5.5环境适应性超越常温气候条件下使用的防砸复合玻璃，在规定的高温、低温条件下，防砸能力应符合5,4的要求。6试验条件6.1试验样品尺寸除另有规定外，防砸复合玻璃试验样品外形尺寸一般为610mm610mm。6.2防砸复合玻璃试验框架玻璃试验框架应使用壁厚不小于4mm的型钢焊接成型，有足够的刚度和强度，试验框架结构应适应水平和垂直安装样品的方式，在相应级别的冲击试验作用下，玻璃试验框架不应出现位移、变形和倒塌现象。玻璃四周边缘使用不小于4mm厚的钢板夹持样品，有效夹持宽度不小于20mm。2GA844-20096.3试验记录拍摄试验前、试验后的试验样品的状态，记录相关试验数据。6.4试验人员要求由两名试验人员组成试验小组，试验组长应由具有防破坏专业技能的技术人员担红，试验人员应由具有良好的身体素质、熟练的操作技能、了解防砸复合玻璃技术特性的人员担任。6.5冲击工具安装在冲击试验机上的冲击工具应符合图1的要求，工具下半部表面硬度应在40HRC45HRC范围内。单位为毫米1230图：冲击工具截面示意图6.6消防平斧消防平斧柄长810mm,平斧的质量为1.80kg。7试验方法7.1外观检验用目视方法检脸防砸复合玻璃外观情况，应符合5.1的要求。7.2尺寸检验使用3m钢卷尺，精度为0.02mm的游标卡尺测量产品外型尺寸，应符合产品设计图纸和5.2的要求。7.3透光度试验受试样品表面擦洗十净后，在透光率雾度测试仪上进行透光度试脸。应符合5.3的要求。7.4防砸能力试验7.4.1A级、B级、C级玻璃防砸试验试验机上安装冲击工具，以玻璃上表面为基准，计算产生规定的冲击能量时，工具冲击端与玻璃表面之间的距离。玻璃试验框架应水平放置，不需要与地面固定，以便可以整体移动玻璃试验框架来改变落点位置，应保证落点位置在60mm内。正式试验以前，应进行预试验，观察落点偏移量，以保证试验精度。冲击应连续进行，冲击次数应符合表3相应规定。同样试验应进行2次，试验结果应符合5.4中表3的要求。3
