单层网壳嵌入式毂节点
JGT136-2016
单层
嵌入式
节点
JGT136
2016

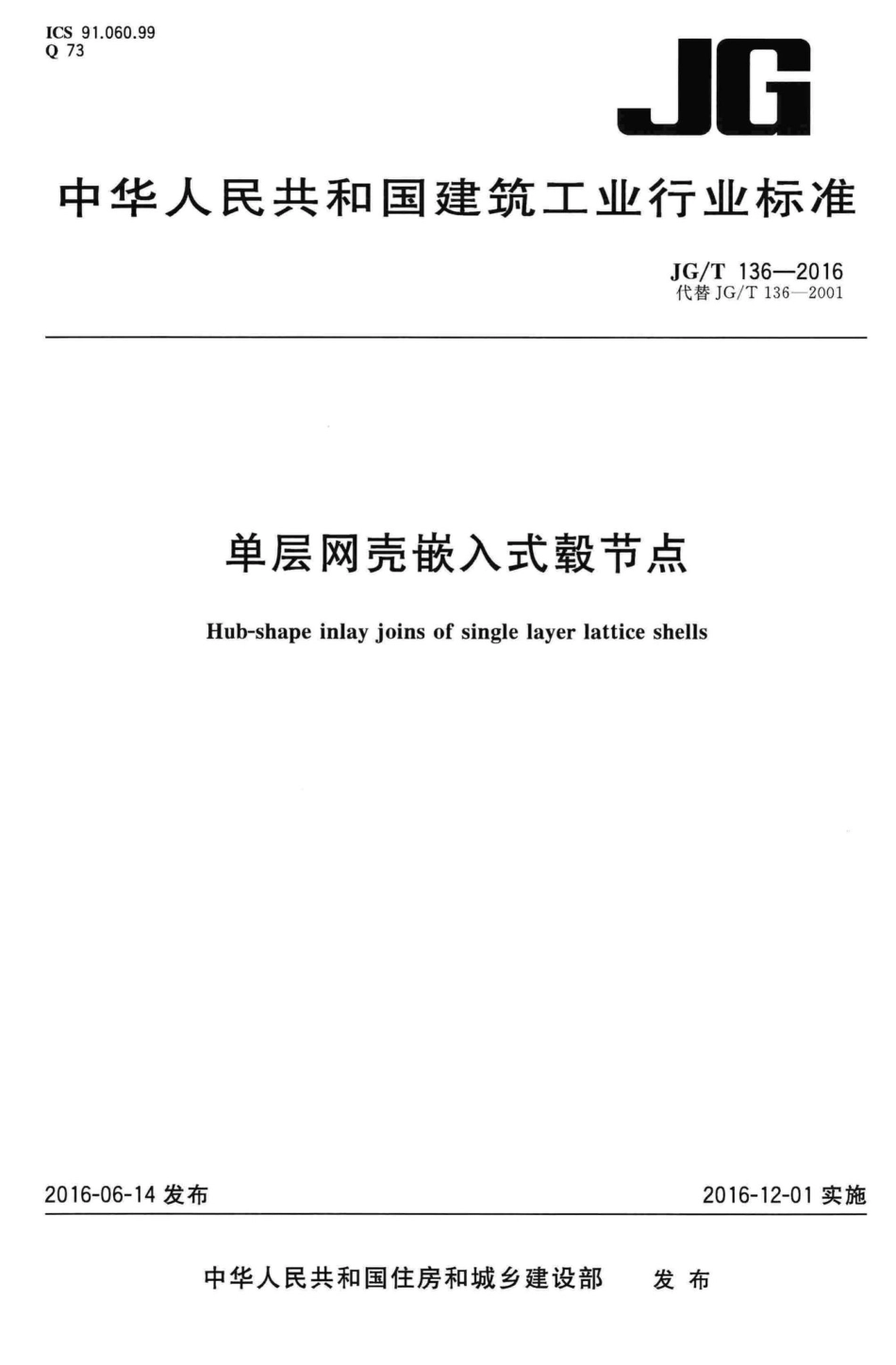

ICS91.060.99Q73JG中华人民共和国建筑工业行业标准JG/T136-2016代替JG/T136-2001单层网壳嵌入式毂节点Hub-shape inlay joins of single layer lattice shells2016-06-14发布2016-12-01实施中华人民共和国住房和城乡建设部发布JG/T136-20163.4杆端槽rod-end inlay groove毂体上嵌人杆端嵌入件的槽口。3.5杆端入件倾角 dip angle of rod-end inlay components杆端嵌人件圆柱状榫头中心线与垂直于杆端嵌人件轴线直线的夹角。3.6杆端入件角torsional angle of rod-end inlay components两端杆端嵌入件中心平面间的夹角。3.7压盖cover plate固定位于毂体上下两平面，以限制杆端嵌入件上下位移的、直径与毂体直径相同的圆形盖板。3.8中心螺栓central bolt贯穿于毂体及压盖中心、固定压盖位置的螺栓。4结构与规格4.1单层网壳嵌人式毂节点（以下简称“毂节点”）与毂体结构示意图分别见图1和图2。65说明：1一杆件；2毂体嵌入槽；3杆端嵌入件；4毂体；5压盖；6中心螺栓；7平垫圈及弹簧垫圈。图1嵌入式毂节点结构示意图2
