锦纶66工业用长丝 FZT 54013-2009.pdf

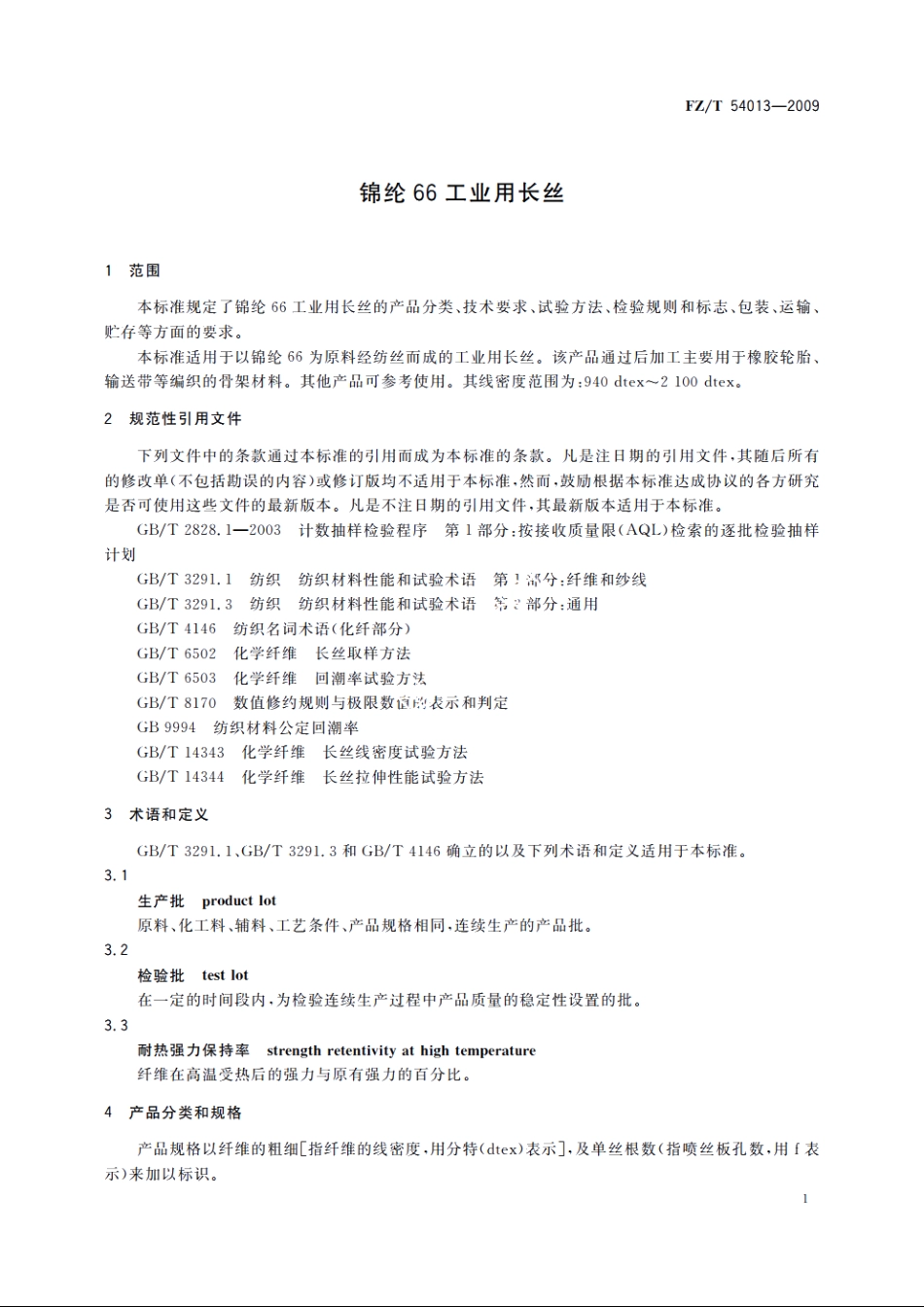

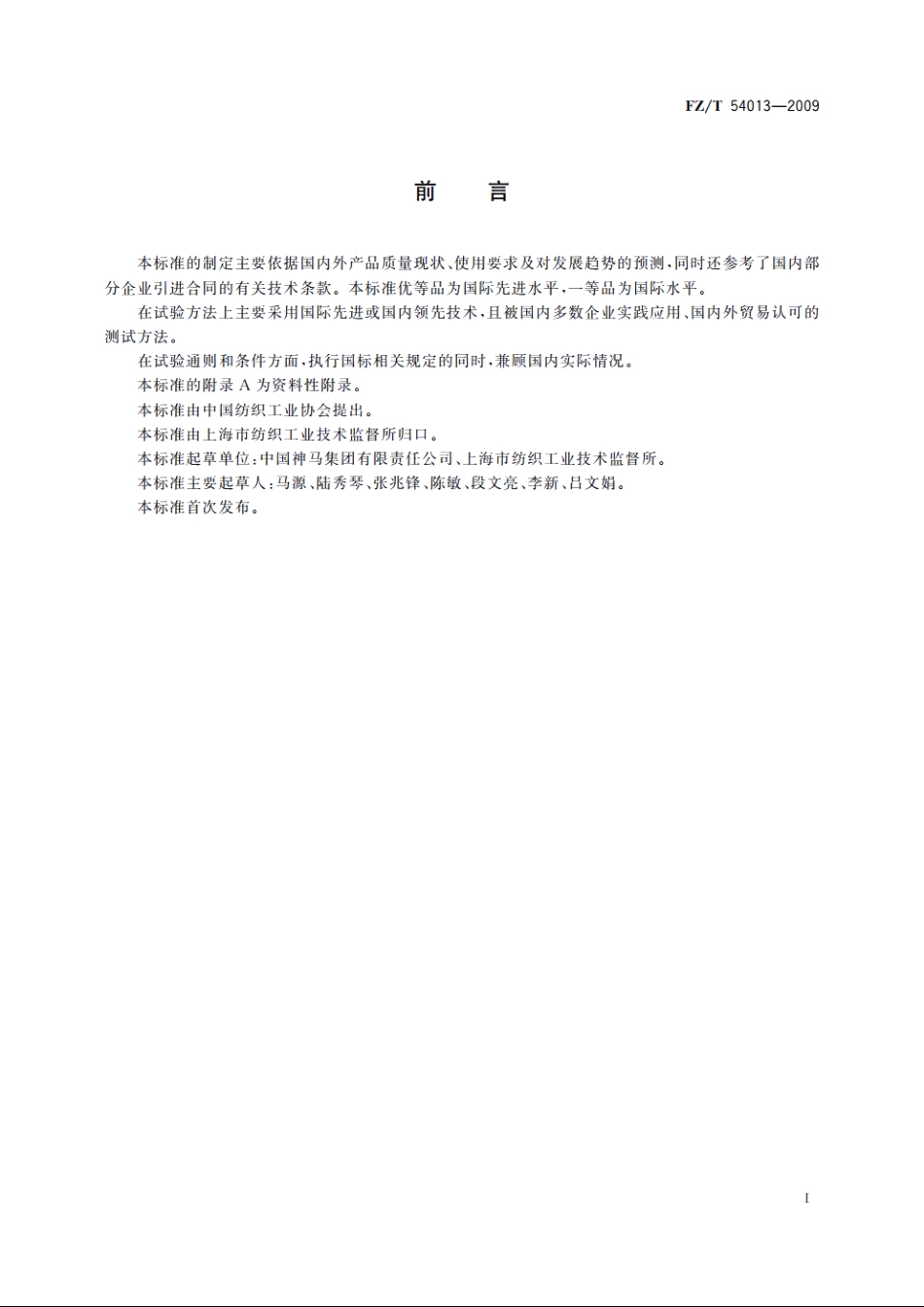

FZ/T54013-2009前言本标准的制定主要依据国内外产品质量现状、使用要求及对发展趋势的预测，同时还参考了国内部分企业引进合同的有关技术条款。本标准优等品为国际先进水平，一等品为国际水平。在试验方法上主要采用国际先进或国内领先技术，且被国内多数企业实践应用、国内外贸易认可的测试方法。在试验通则和条件方面，执行国标相关规定的同时，兼顾国内实际情况。本标准的附录A为资料性附录。本标准由中国纺织工业协会提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：中国神马集团有限责任公司、上海市纺织工业技术监督所。本标准主要起草人：马源、陆秀琴、张兆锋、陈敏、段文亮、李新、吕文娟。本标准首次发布。IF7/T54013-2009示例：规格为1400dtex/208纤维的单丝为208根纤维的线密度为1400分特5要求5.1产品分等本标准将锦纶66工业用长丝产品等级分为优等品、一等品和合格品。5.2性能项目和指标值性能项目和指标值见表1。表1锦纶66工业用长丝性能项目和指标值序940 dtex1 400 dtex1 880 dtex2 100 dtex项号优等一等合格优等一等合格优等一等合格优等一等合格1线密度偏差率/%2.02.53.02.02.53.02.02.53.02.02.53.02断裂强力N78.075.270.5117.2112.0105.0156.4150.4141.0176.5168.0157.53断裂强度/(cN/dtex)8.308.007.508.308.007.508.308.007.508.308.007.504.7cN/dtex的定负荷仲412.01.5长率/%5断裂仲长率/%19.03.06线密度变异系数/%2.02.53.02.02.53.02.02.53.02.02.53.07断裂仲长有变异系数/%5.05.56.05.56.05.05.56.05.05.56.08断裂强度变异系数/%5.05.5F.5.05.56.05.05.56.05.05.56.0干热收缩率(177CX6.21.52 min)/%耐热强力保持率(18010904h)/%注：线密度偏差率以名义线密度为计算依据，该值应需方的要求可作适当调整。5.3外观项目和指标值由供需双方协商或按附录A表A.1规定。5.4质量差异锦纶66工业用长丝卷装件公定质量和卷装件平均净质量的相对偏差在4.5%以内。6试验方法6.1通则6.1.1调湿和试验用标准大气调湿和试验用标准大气条件为温度(20士2)，相对湿度(65士3)%。6.1.2试样制备按7,4规定抽取试样，在采样前从每个丝筒卷装上退绕并丢弃数层外层丝，若供需双方有争议，外层丝丢弃6mm厚度，不要抽取外观破损的丝。在6.1.1规定的标准大气条件下调湿平衡(24土2)h。6.2线密度试验6.2.1试验方法按GB/T14343中的纹丝法规定。2
