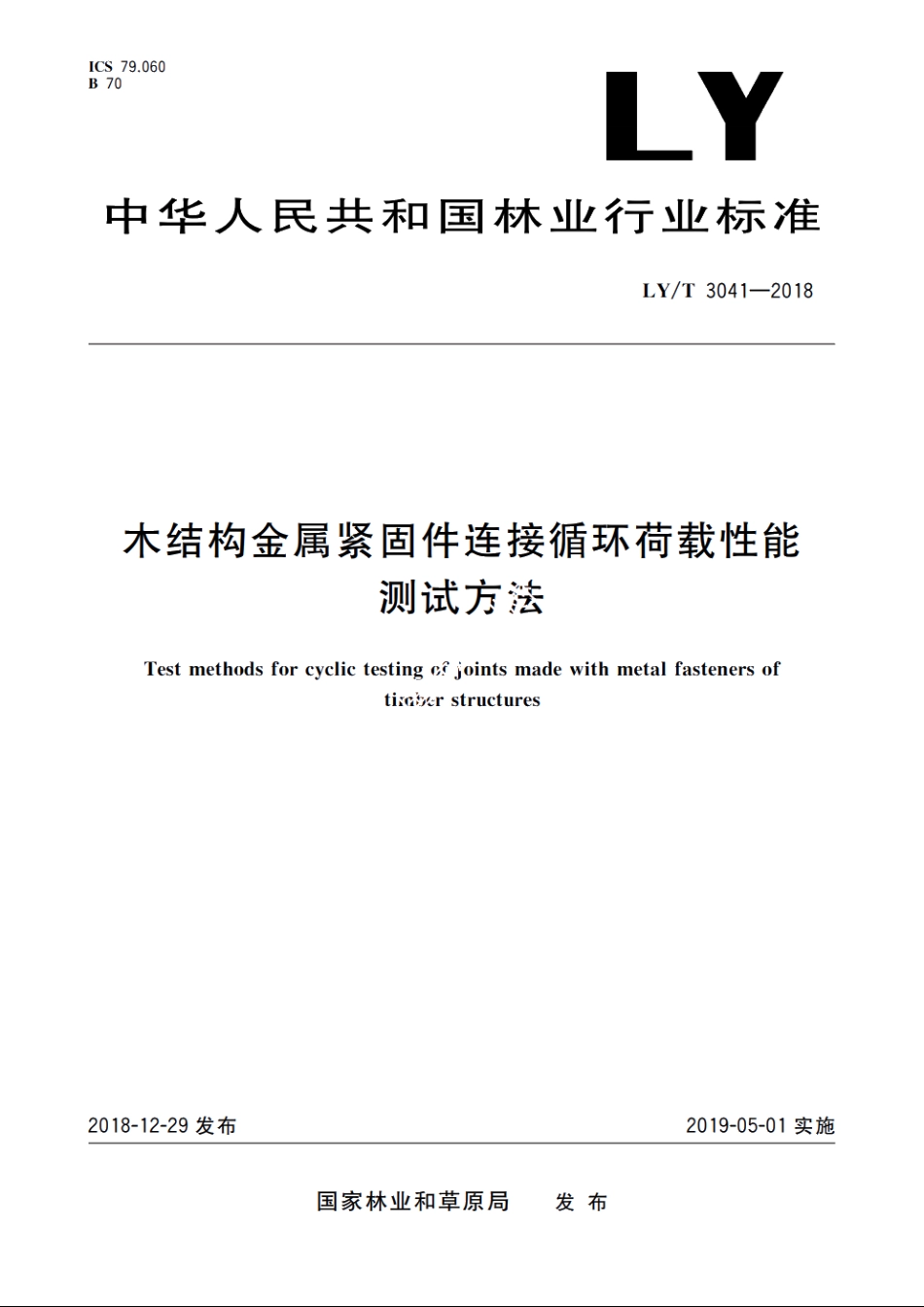

木结构金属紧固件连接循环荷载性能　测试方法 LYT 3041-2018.pdf

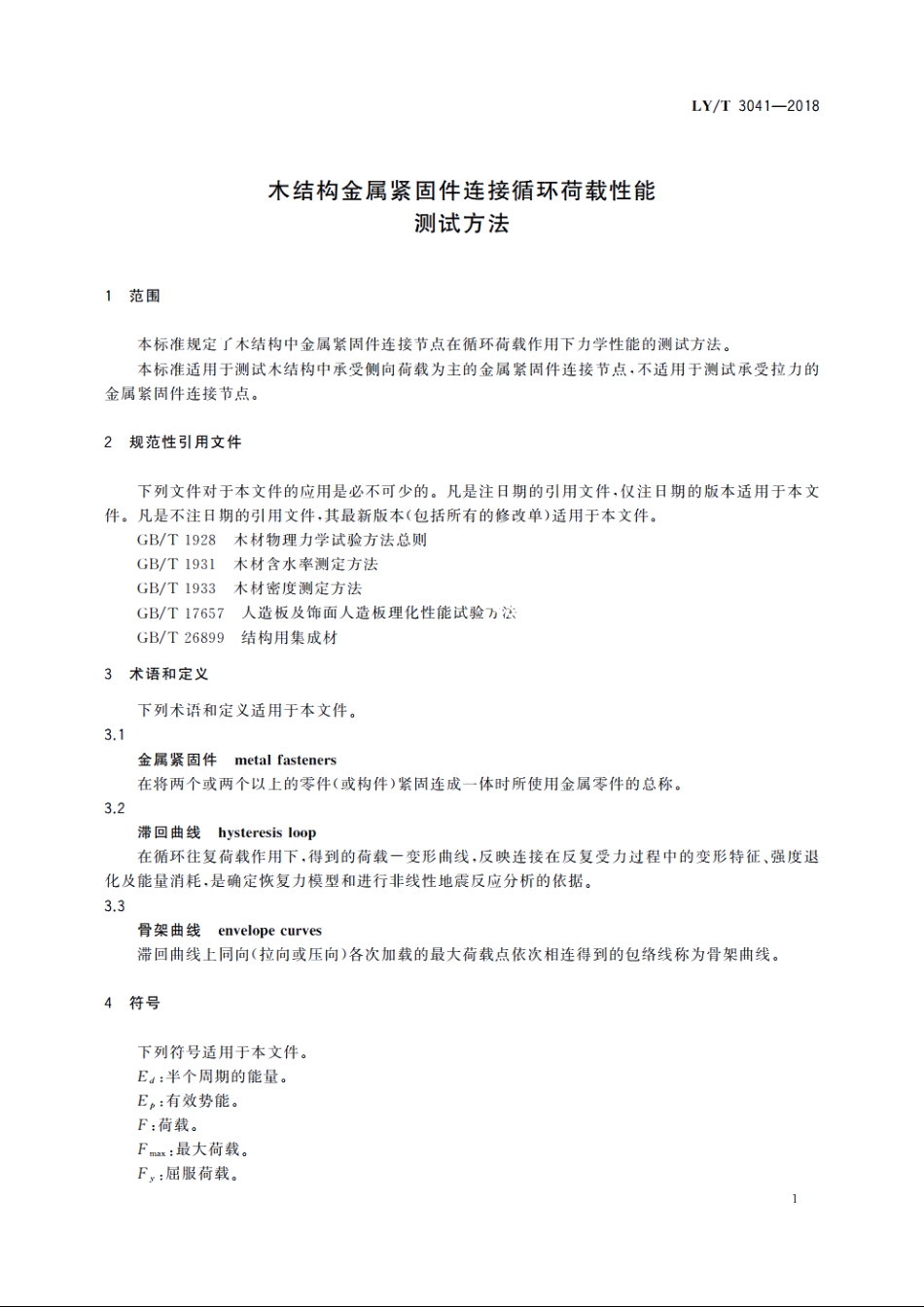

LY/T3041-2018木结构金属紧固件连接循环荷载性能测试方法1范围本标准规定了木结构中金属紧固件连接节点在循环荷载作用下力学性能的测斌方法。本标准适用于测试木结构中承受侧向荷载为主的金属紧周件连接节点，不适用于测试承受拉力的金属紧周件连接节点。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1928木材物理力学试验方法总则GB/T1931木材含水率测定方法GB/T1933木材密度测定方法GB/T17657人造板及饰面人造板理化性能试验方法GB/T26899结构用集成材3术语和定义下列术语和定义适用于本文件。3.1金属紧固件metalasteners在将两个或两个以上的零件（或构件）紧固连成一体时所使用金属零件的总称。3.2滞回曲线hysteresis loop在循环往复荷载作用下，得到的荷载一变形曲线，反映连接在反复受力过程中的变形特征、强度退化及能量消耗，是确定恢复力模型和进行非线性地震反应分析的依据。3.3骨架曲线envelope curves滞回曲线上同向（拉向或压向）各次加载的最大荷载点依次相连得到的包络线称为骨架曲线。4符号下列符号适用于本文件。E:半个周期的能量。E。:有效势能。F:荷载。Fmx:最大荷载。F、:屈服荷载。1LY/T3041-2018K:连接刚度。n:循环步骤。t:时间。X:位移。X:极限位移。X:屈服位移。F:强度退化值。F:压缩时强度退化值。F:拉伸时强度退化值。:等效黏滞阻尼系数。：延性系数。5试验一般要求5.1材料5.1.1试件的尺寸和安装方式应能反应实际使用情况。5.1.2通常情况下，试件木质材料的含水率应符合其在建筑中实际使用时的规定，否则应先将木质材料调节至规定，然后再组装试件。5.1.3如果试验的目的是对连接进行比较，试件木质材料的含水率则宜按照GB/T1928进行调节，即在环境温度(202)，相对湿度(65士5)%的条件下调节至平衡含水率。5.1.4在试验之前或试验之后，木材按GB/T193!确定含水率，按GB/T1933测试密度；结构用集成材按GB/T26899测试密度和含水率；木质复合材料按GB/T17657测试密度和含水率。5.1.5根据试验具体目标和可靠度的要求定试件数量。推荐每个单调试验和循环试验至少6次重复试验。5.2试验设备和测量设备5.2.1试验机或其他加载设备应能反复循环加载；测量设备应能够以士1%F和1%X或更高的精度进行连续记录。5.2.2木构件尺寸测量精度为1mm。金属紧固件直径的测量精度为0.02mm长度测量精度为1mm。5.2.3如果试验时试件发生倾斜或扭曲应加侧向支撑防止，但是不能影响测试结果。6试验方法6.1极限位移通过单调加载试验按附录A进行确定。单调加载试验的极限位移平均值为循环试验的X。6.2循环试验应能充分描述连接试件弹性和非弹性的循环性能数据，并能检测连接试件的主要的抗震性能。6.3循环试验时，试验设备的加载速度和卸载速度应一致且恒定，范围为0.1mm/s10mm/s。按照图1和表1的要求进行循环测试。一次循环是指在设定的试验速度下，位移从0mm处开始加载至规定的位移幅度，然后反向至规定的反向位移幅度，最后返回至位移0mm处的整个过程。图1和表1中的循环试验起始阶段，循环次数是1次的步骤为初始步骤：初始步骤后循环次数是3次的步骤为常规步骤。2
