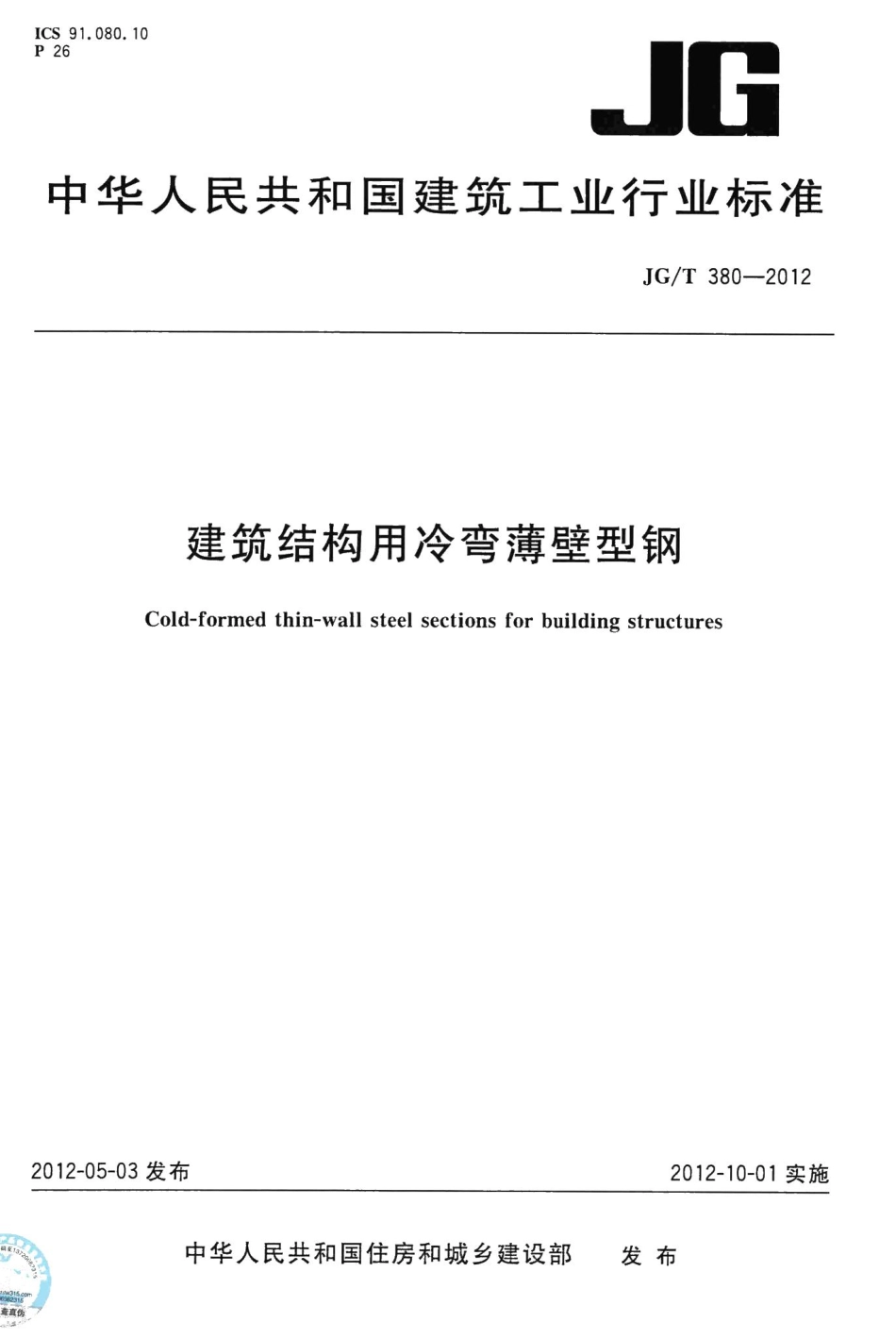

建筑结构用冷弯薄壁型钢
JGT380-2012
建筑结构
用冷弯
薄壁
型钢
JGT380
2012

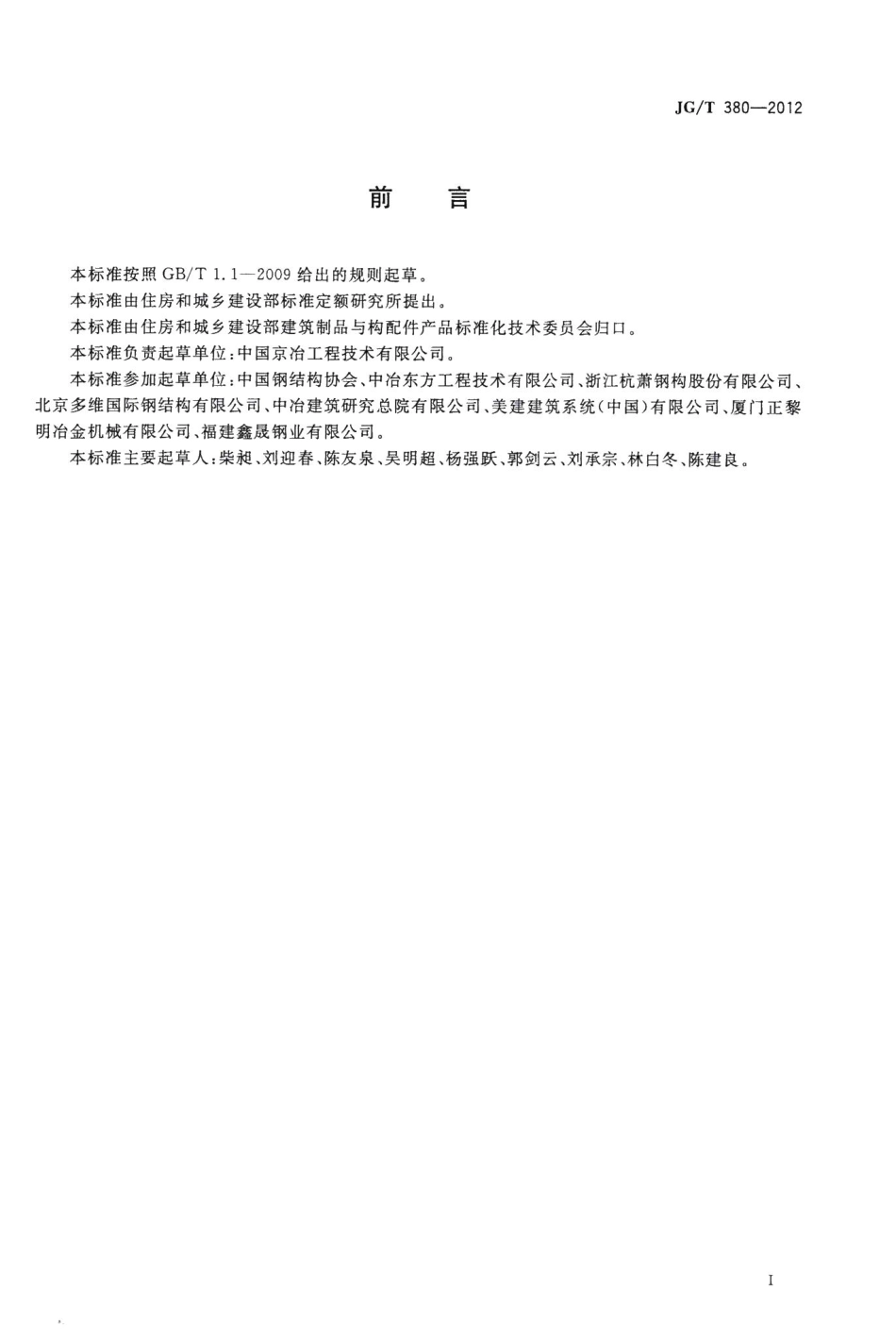

JG/T380-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位:中国京冶工程技术有限公司。本标准参加起草单位:中国钢结构协会、中冶东方工程技术有限公司、浙江杭萧钢构股份有限公司、北京多维国际钢结构有限公司、中冶建筑研究总院有限公司、美建建筑系统(中国)有限公司、厦门正黎明冶金机械有限公司、福建鑫晟钢业有限公司。本标准主要起草人:柴昶、刘迎春、陈友泉、吴明超、杨强跃、郭剑云、刘承宗、林白冬、陈建良。IJG/T380-20124分类和标记4.1分类本标准中冷弯薄壁开口型钢按截面形状分为6种,见图A.1,其代号如下:a)冷弯等边角钢,代号为JL-JD;b)冷弯不等边角钢,代号为JLJB:c)冷弯等边卷边角钢,代号为JL-JJ:d)冷弯等边槽钢,代号为JL-CD;e)冷弯内卷边槽钢,代号为JL-CN;)冷弯斜卷边Z形钢,代号为JL-Z。4.2标记4.2.1标记建筑结构用冷弯薄壁型钢的标记由截面形状代号、钢材牌号和质量等级、冷弯薄壁型钢高度X宽度卷边壁厚X长度及标准号组成。口-口-JG/T380-2012高度X宽度卷边壁厚长度钢材牌号和质量等级截面形状代号4.2.2标记示例示例:钢材牌号为Q235B,高度200mm、宽度70mm、卷边20mm、壁厚3mm、长度6000mm的冷弯内卷边槽钢,其标记为:JL-CN Q235B-200702036000-JG/T380-20125材料5.1钢材牌号5.1.1冷弯薄壁型钢宜采用GB/T700中的Q235钢或GB/T1591中的Q345钢;也可采用GB/T1591中的Q390钢、GB/T4171中的Q235NH,Q355NH焊接耐候钢、GB/T2518中的S250GD+Z、S350GD+Z镀锌钢板及GB/T14978中的S250GD+AZ、S350GD+AZ镀铝锌钢板.5.2碳当量需方要求附加碳当量限值指标时,Q345钢与Q355NH的碳当量不应大于0.43;Q390钢的碳当量不应大于0.45.5.3镀锌镀锌和镀铝锌冷弯薄壁型钢所用基板的镀锌和镀铝锌技术要求应符合GB/T2518和GB/T14978的规定。双面镀锌量不应小于180g/m2,双面镀铝锌量不应小于100g/m2。2
