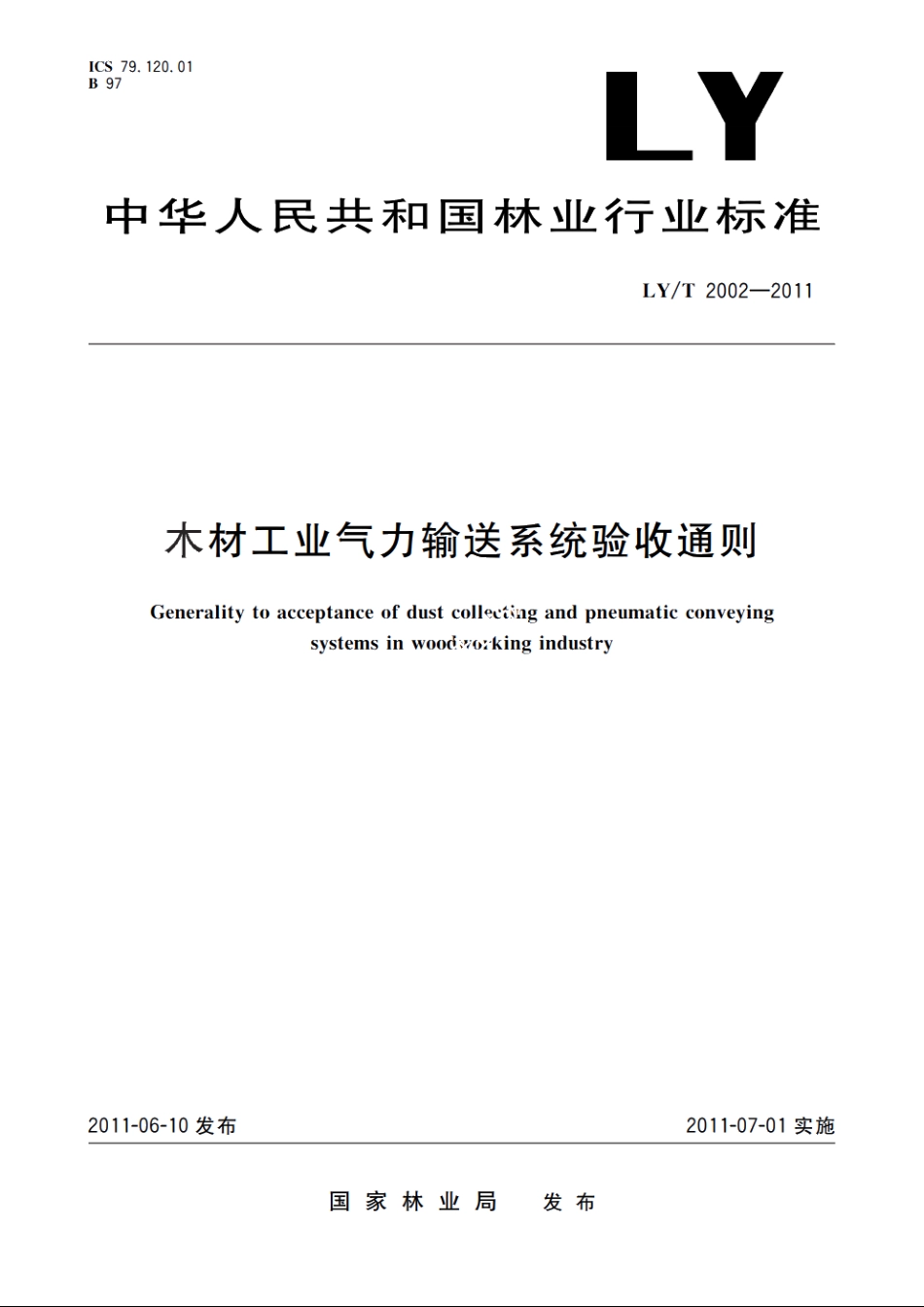

ICS79.120.01B97LY中华人民共和国林业行业标准LY/T2002-2011木材工业气力输送系统验收通则Generality to acceptance of dust collectng and pneumatic conveyingsystems in wood.o:king industry2011-06-10发布2011-07-01实施国家林业局发布LY/T2002-2011JB/T10340袋式除尘器用压差控制仪LY/T1424一2002旋风分离器制造与险收技术条件LY/T1659人造板T业生产性粉尘控制技术规程LY/T1806一2008木材T业气力除尘（运输）系统设计规范LY/T1862一2009木材工.业气力运输与除尘系统节能技术规范LY/T1995一2011气固分离装置分类、规格与性能表示方法3要求3.1一般要求3.1.1系统验收的工艺条件应符合设计时的要求。3.1.2脸收时应提供下列技术资料：)厂区规划图、工艺布置图、设备明细表、生产线设计说明书、厂房平面与立面图：b)与系统设计有关的资料、数据、设计要求，包括：系统用途、输送对象与输送量、与产尘有关的生产特点（开机率）、厂区所处区域对大气环境排放的等级要求，以及用户对尾气排放或特殊尾气处理、木废料处理方式、除尘设施防风等特殊要求的说明：c)系统在厂区或车间的布置规划图、计算展开图、配置明细表、设计说明书、制造与安装技术要求、设备基础图、料仓土建设计载荷要求等设计技术文件：)系统中设备总图、电气原理图、气动原理图：)供进行料仓土建设计的结构示意图、顶部载荷等耍计依据：)系统设备供货清单、出厂合格证、使用维像说书及随机供应的其他图纸和技术文件；g)用户对采购设备、原材料的验收记录：)设计方对设备采购、T程实施情况与原没计方案一致性的确认检验记录；)管道施工.、安装单位施工质量检竹原始记录。3.1,3设计方、制造施工方与用户方联合签署的变更布置走向、设备位置和设备数量等的原始变更记录。3.2系统布局3.2.1系统风机、分离与除尘仓、卸料或装料阀的位置、管道的走向、布局、支管分布应与设计技术文件相一致，应与厂区、车间整体相协调。3.2.2系统的设计应符合LY/T1659和LY/T1806的相关规定。3.3系统配置3.3.1系统中风机、分离装置或除尘器、装（卸）料阀的型号、规格应与设计文件相一致，旋向、进出风口位置等结构特征和技术性能参数应符合系统的设计要求。表示分离装置、除尘器规格与性能的参数应符合LY/T1995一2011的规定。3.3.2风机、分离装置或除尘器、卸料阀的选配应符合LY/T1806的相关规定。3.3.3废料仓（房）的构建、容积等应符合设计文件的要求。3.3.4系统应设置防火设施。3.4制造3.4.1电气系统施T.和脸收应符合GB5226.1的相关规定。3.4.2气动系统施工和验收应符合GB/T7932的相关规定。2
