铍青铜板材和带材 YST 323-2002.pdf

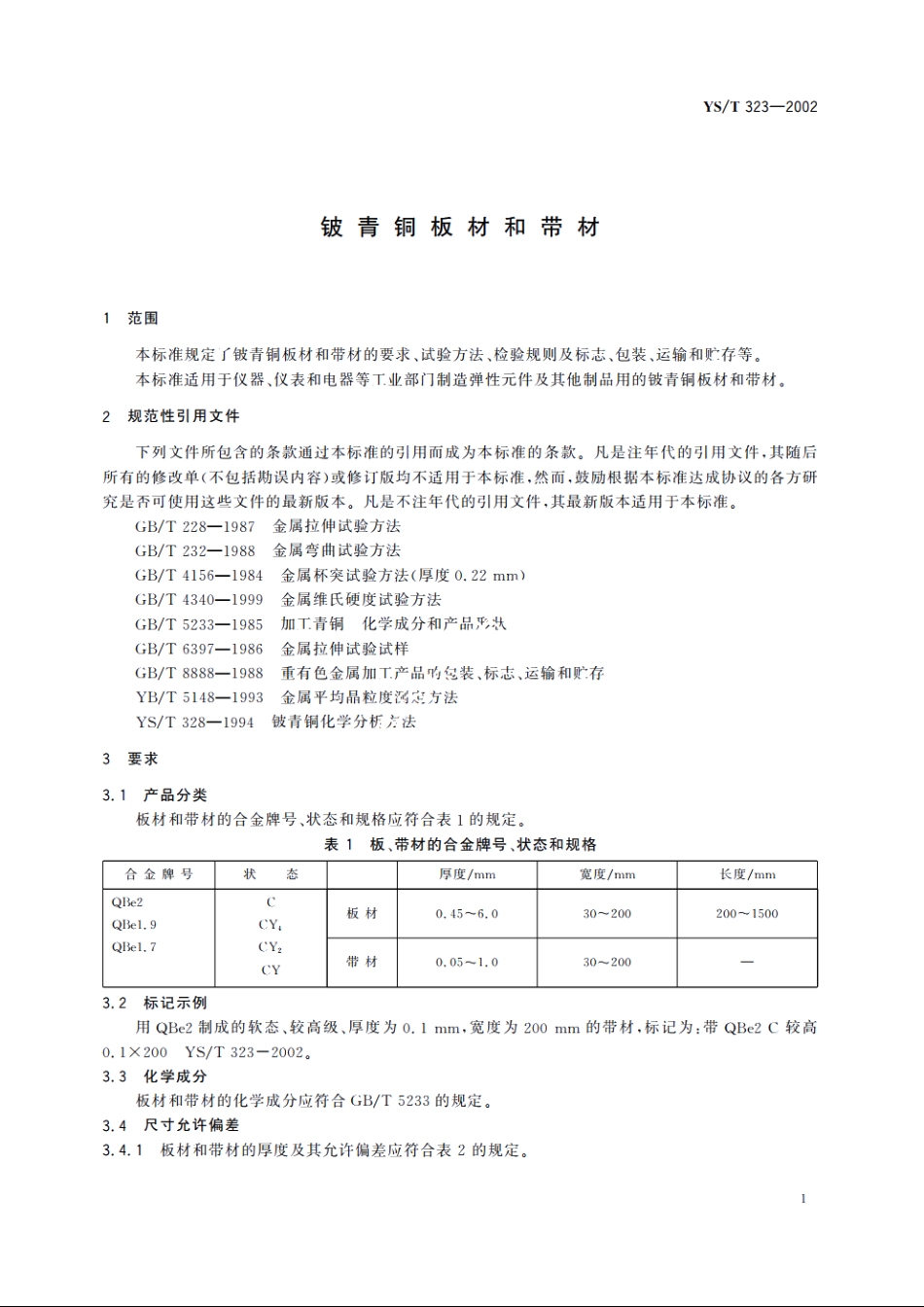

YS/T 323-2002铍青铜板材和带材1范围本标准规定了铍青铜板材和带材的要求、试验方法、检验规则及标志、包装、运输和贮存等。本标准适用于仪器、仪表和电器等工业部门制造弹性元件及其他制品用的铍青铜板材和带材。2规范性引用文件下列文件所包含的条款通过本标准的引用而成为本标准的条款。凡是注年代的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注年代的引用文件，其最新版本适用于本标准。GB/T 228-1987金属拉伸试验方法GB/T232-1988金属弯曲试验方法GB/T4156-1984金属杯突试验方法（厚度0.22mm)GB/T4340-1999金属维氏硬度试验方法GB/T5233-1985加工青铜化学成分和产品形状GB/T6397-1986金属拉伸试验试样GB/T 8888-1988重有色金属加工产品的包装、标志、运输和贮存YB/T 5148-1993金属平均晶粒度定方法YS/T328-1994铍青铜化学分析方法3要求3.1产品分类板材和带材的合金牌号、状态和规格应符合表1的规定。表1板、带材的合金牌号、状态和规格合金牌号状态厚度/mm宽度/mm长度/mmQBe2C板材0.456.0302002001500QBe1.9CYiQBe1.7CY带材0.051.030200CY3.2标记示例用QBe2制成的软态、较高级、厚度为0.1mm,宽度为200mm的带材，标记为：带QBe2C较高0.1X200 YS/T 323-2002。3.3化学成分板材和带材的化学成分应符合GB/T5233的规定。3.4尺寸允许偏差3.4.1板材和带材的厚度及其允许偏差应符合表2的规定。YS/T323-2002表5带材的长度单位为毫米材料状态厚度长度c1500CY0.05-1.0CYz2000Y注：每批允许交付重量不超过15%、长度不小于1000mm的短带。3.4.5CY,、CY2、CY状态的板材和带材应平直，但允许有轻微的波浪。C状态的板材和带材允许有由于淬火所引起的不平整。带材的侧边弯曲度为每米不大于3mm。3.5力学性能板材和带材的力学性能应符合表6的规定。维氏硬度试验，建议按表7选用负荷。表6力学性能伸长率6。/%合金牌号材料状态抗拉强度m/(N/mm”)维氏硬度HV不小于QBe2QBel.9390-59030140QBe2QBel.9CY52063010120220QBe2QBel.9CYz570-6%5140-240QBe1.7QBe2635170QBel.9CY2.5160QBel.7590150QBe2320CS11252.0QBel.9350QBe2CYS11352.0320420QBel.9QBe211451.5QBe1.9CY2S340-440QBe1.710302.0QBe211751.5360QBel.9CYS370QBel.710802.0340注：1厚度0.25mm的带材，抗拉强度、伸长率不作规定。2厚度0.25mm的C、CY,(Yz态的带材，硬度不作规定。3需方如有需要，并在合同中注明时，可进行硬度试验，其结果应符合本表的规定。
