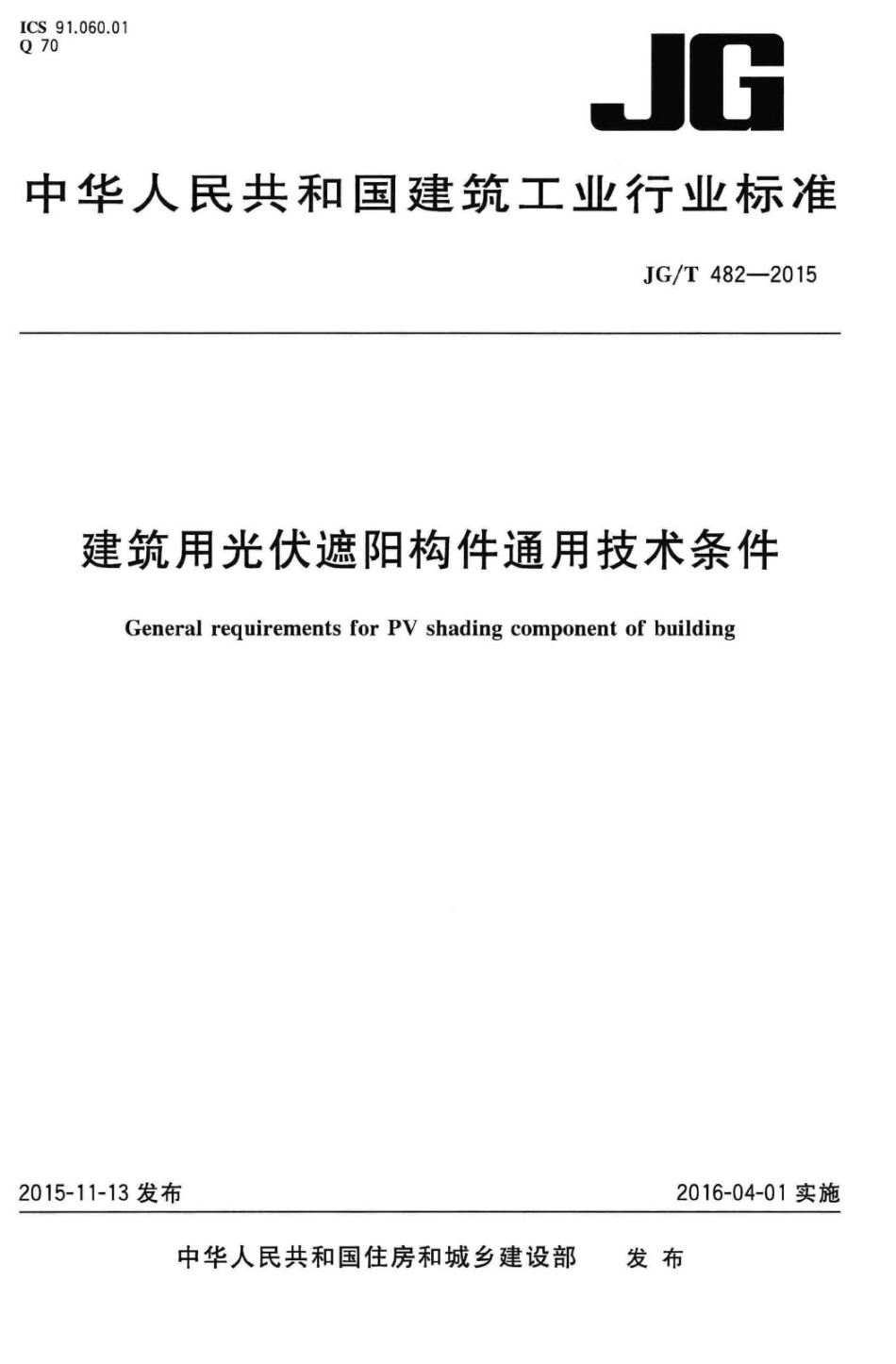

建筑用光伏遮阳构件通用技术条件 JGT482-2015.pdf

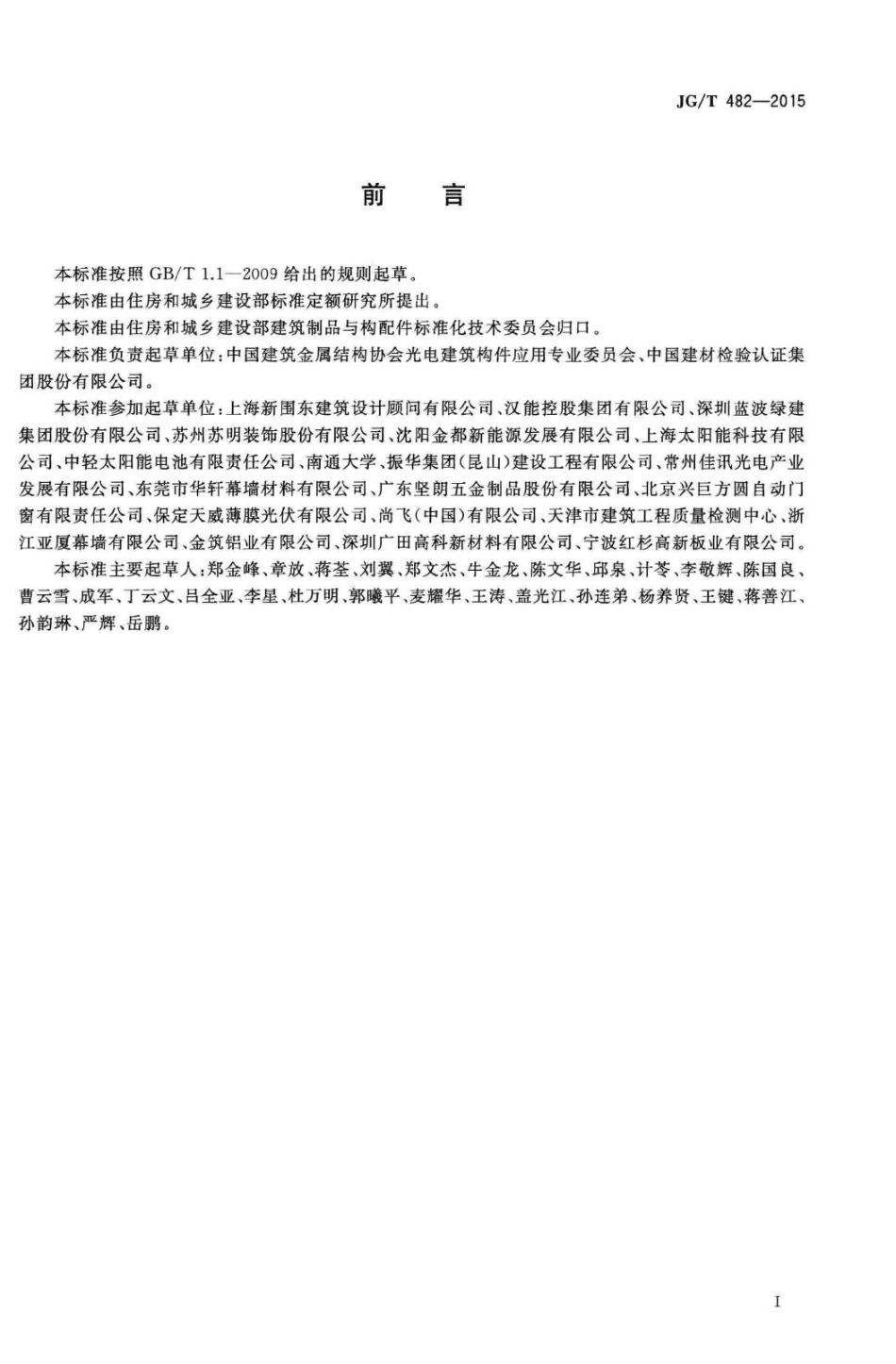

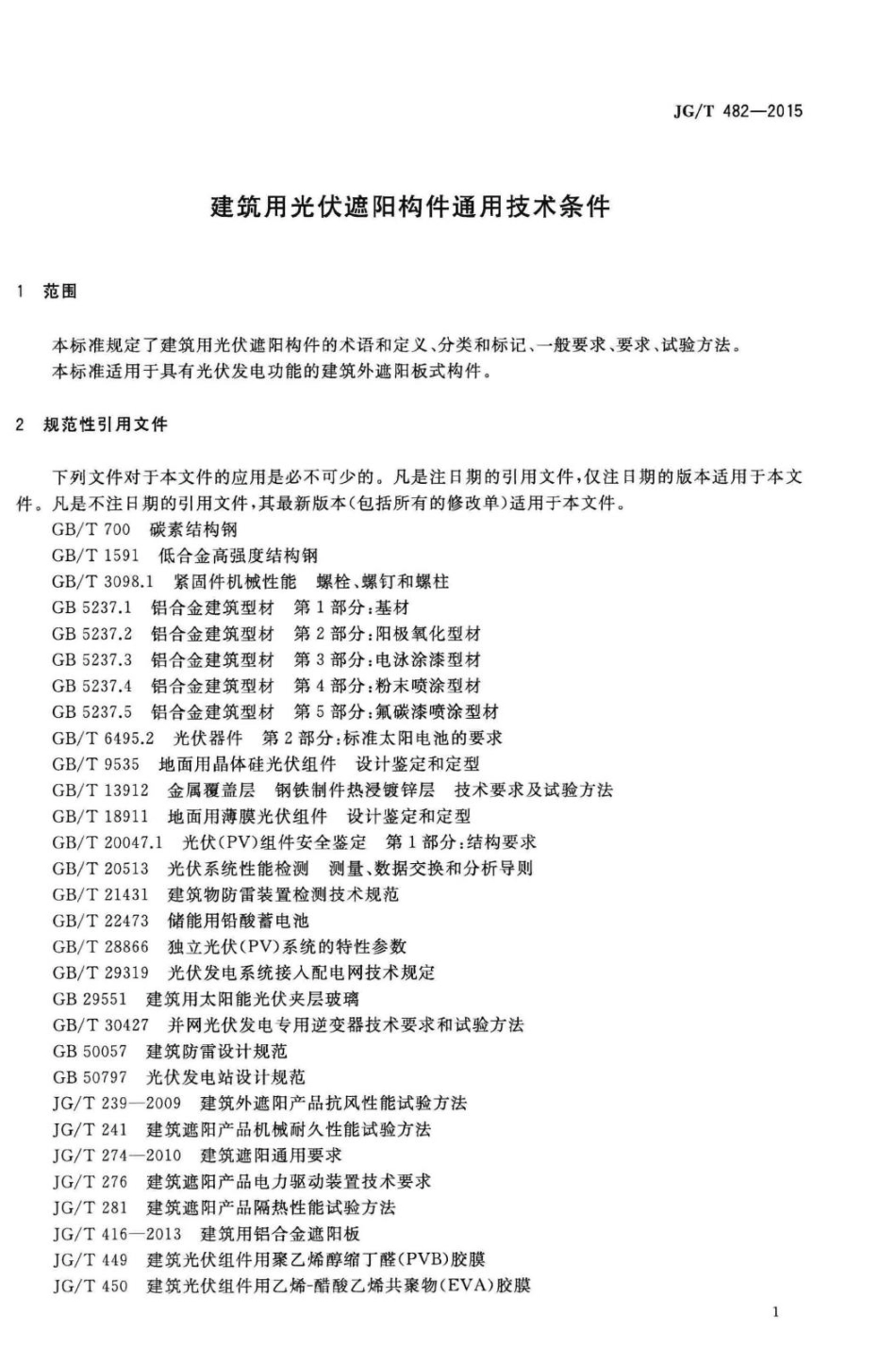

JG/T482-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位：中国建筑金属结构协会光电建筑构件应用专业委员会、中国建材检验认证集团股份有限公司。本标准参加起草单位：上海新围东建筑设计顾问有限公司、汉能控股集团有限公司、深圳蓝波绿建集团股份有限公司、苏州苏明装饰股份有限公司、沈阳金都新能源发展有限公司、上海太阳能科技有限公司、中轻太阳能电池有限责任公司、南通大学、振华集团（昆山）建设工程有限公司、常州佳讯光电产业发展有限公司、东莞市华轩幕墙材料有限公司、广东坚朗五金制品股份有限公司、北京兴巨方圆自动门窗有限责任公司、保定天威薄膜光伏有限公司、尚飞（中国）有限公司、天津市建筑工程质量检测中心、浙江亚厦幕墙有限公司、金筑铝业有限公司、深圳广田高科新材料有限公司、宁波红杉高新板业有限公司。本标准主要起草人：郑金峰、章放、蒋荃、刘翼、郑文杰、牛金龙、陈文华、邱泉、计苓、李敬辉、陈国良、曹云雪、成军、丁云文、吕全亚、李星、杜万明、郭曦平、麦耀华、王涛、盖光江、孙连弟、杨养贤、王键、蒋善江、孙韵琳、严辉、岳鹏。IJG/T482-20153术语和定义下列术语和定义适用于本文件。3.1光伏遮阳构件PVshading component具有光伏发电功能的建筑外遮阳板式构件。由一个或若干个光伏组件、支架、逆变器、储能装置、驱动装置等构成。如图1所示。223a)活动式b)固定式说明1光伏组件；2逆变器；3支架；4驱动装置注：储能装置位于室内。图1光伏遮阳构件（除储能装置外）示意图3.2光伏组件PVmodule具有封装及内部联结，能单独提供直流电输出的、不可分割的最小太阳电池组合装置。3.3逆变器inverter将太阳电池发出的直流电转换成交流电的装置。3.4支架frame将光伏组件与建筑结构连接在一起的、可具有调节功能的支撑装置。3.5驱装置electrical equipment控制受驱部件运行的装置。由电机及传动装置、控制器和制动装置等组成。3.6储能装置energy storage device能够将电能储存起来的装置，包括蓄电池、超级电容器等。2JG/T482-20154分类和标记4.1分类和代号4.1.1按光伏组件种类分类：a)晶体硅光伏组件：代号为Jg;b)薄膜光伏组件：代号为Bm。4.1.2按操作方式分类：a)活动式：代号为H;b)固定式：代号为G。4.1.3按电流形式分类：a)直流电：代号为Zb)交流电：代号为J。4.1.4按储能装置分类：a)有储能装置：代号为Y;b)无储能装置，代号为W4.2产品标记4.2.1标记组成光伏遮阳构件的标记由产品代号(PVSQ)光伏组件种类、操作方式、电流形式、储能装置、规格尺寸、标准编号组成。4.2.2规格尺寸表示光伏遮阳构件的规格尺以单块光伏组件的长度，宽度、n块光伏组件表示，单位为毫米(mm)。例如，单块光伏组件的长度为1600mm宽度为990mm,由5块光伏组件构成的光伏遮阳构件的规格尺寸为1600990X54.2.3标记方法光伏遮阳构件按图2要求进行标记。标准编号规格尺寸储能装置电流形式操作方式光伏组件种类产品代号图2光伏遮阳构件标记方法3
