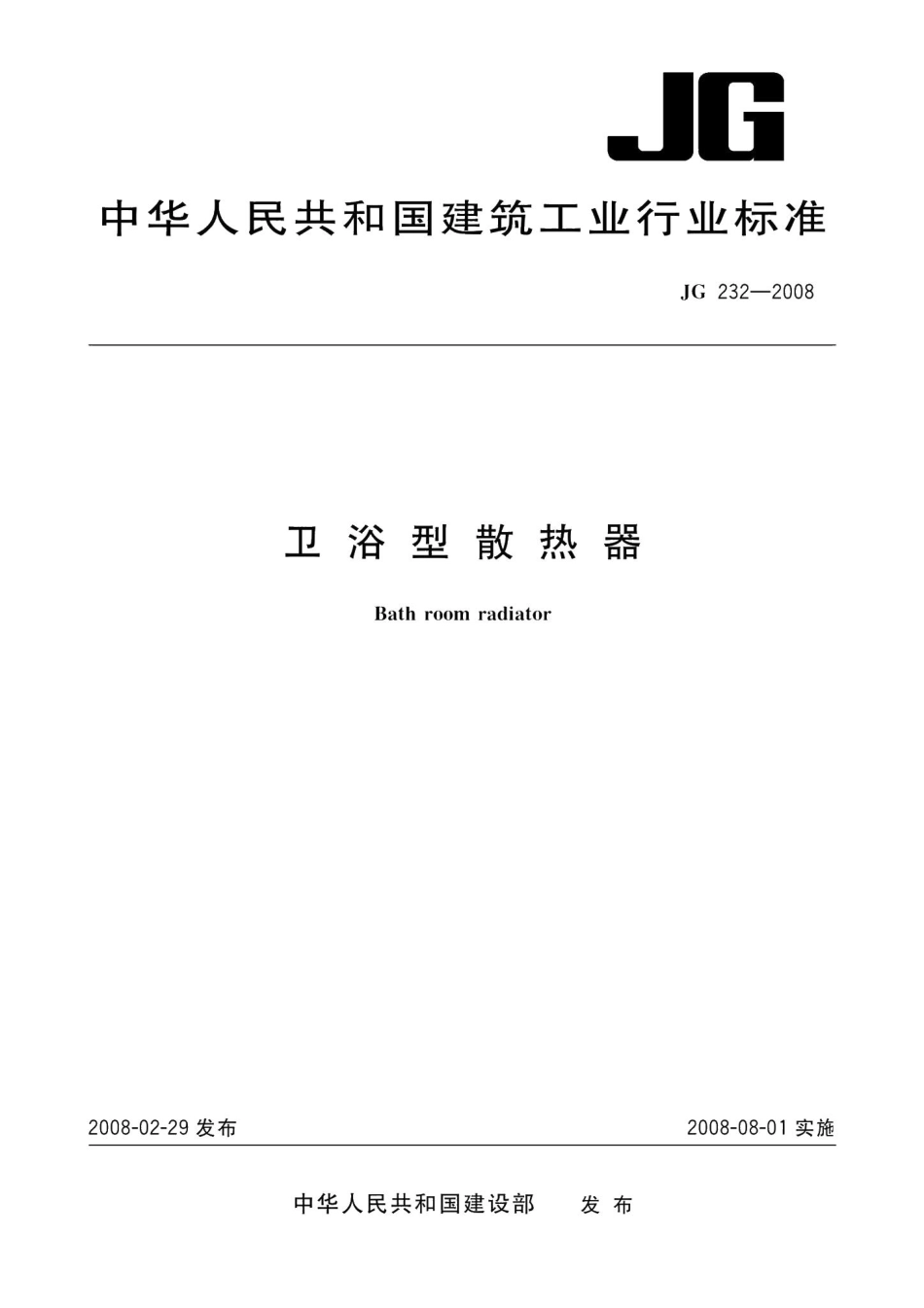

卫浴型散热器 JG232-2008.pdf

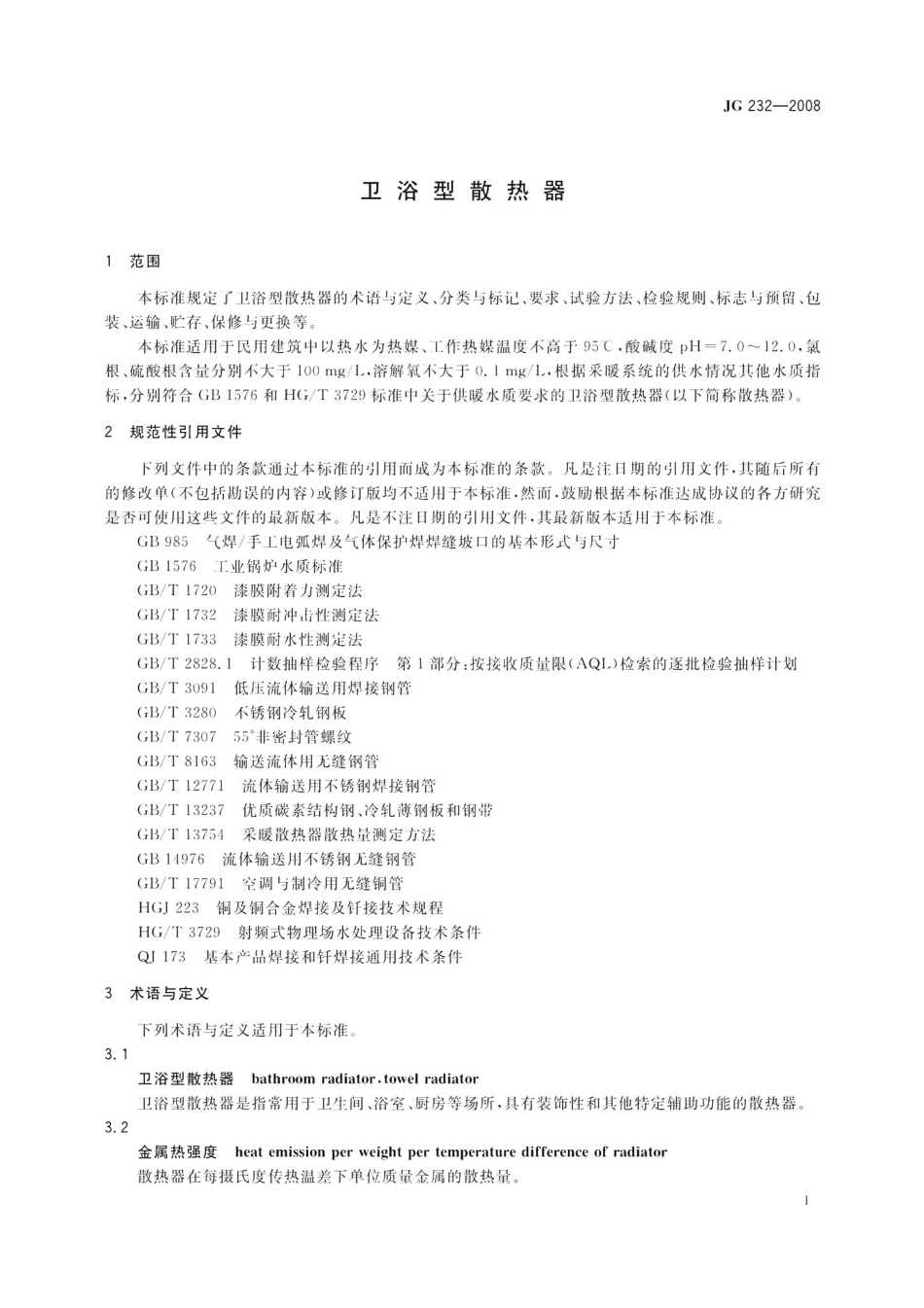

JG232-2008卫浴型散热器1范围本标准规定了卫浴型散热器的术语与定义、分类与标记、要求、试验方法、检验规则、标志与预留、包装、运输、贮存、保修与更换等。本标准适用于民用建筑中以热水为热媒、工作热媒温度不高于95C,酸碱度pH=7.0一12.0，氯根、硫酸根含量分别不大于100mg/L,溶解氧不大于0.mg/1,根据采暖系统的供水情况其他水质指标，分别符合(GB1576和H(/T3729标准中关于供暖水质要求的卫浴型散热器（以下简称散热器）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB985气焊/手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸(GB1576工业锅炉水质标准GB/T1720漆膜附着力测定法GB/T1732漆膜耐冲击性测定法GB/T1733漆膜耐水性测定法GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T3091低压流体输送用焊接钢管(B/T3280不锈钢冷轧钢板(B/T730755非密封管螺纹GB/T8163输送流体用无缝钢管GB/T12771流体输送用不锈钢焊接钢管GB/T13237优质碳素结构钢、冷轧薄钢板和钢带(3/T13754采暖散热器散热量测定方法GB14976流体输送用不锈钢无缝钢管(B/T17791空调与制冷用无缝铜管HG)223铜及铜合金焊接及钎接技术规程HG/T3729射频式物理场水处理设备技术条件Q173基本产品焊接和纤焊接通用技术条件3术语与定义下列术语与定义适用于本标准。3.1卫浴型散热器bathroom radiator,towel radiator卫浴型散热器是指常用于卫生间、浴室、厨房等场所，具有装饰性和其他特定辅助功能的散热器。3.2金属热强度heat emission per weight per temperature difference of radiator散热器在每摄氏度传热温差下单位质量金属的散热量。JG232-20083.3进出水口中心距distance between inlet and outlet散热器进出水口之间的距离。散热器进出水口可能设在散热器的上侧、下侧、左侧、右侧或底部，根据散热器进出水口的相对位置可分为水平中心距和垂直中心距，表示为D。3.4当量直径equivalent diameter当量直径等于水力半径的四倍。对于任意截面形状的管道，其水力半径等于管道截面积与周长之比。4分类与标记4.1分类4.1.1按材质分：按生产材质的不同卫浴型散热器可分为钢质、不锈钢质和铜质。4.1.2按进出水口中心距划分：散热器以进出水口中心距为系列主参数，参数值应符合表1的规定。表1卫浴型散热器进出水口中心距单位：mm项目参数值进出水口中心距D50801002003004004505005506008001000120015001800注1：以上进出水口中心距包含水平中心距和垂直中心距。注2：上述参数为参考值。4.1.3按进出水口的相对位置可分为水平进出水口和垂直进出水口。4.1.4按散热器接口管径分为：DN15.DN20。4.2标记WY早/工作压力单位为MPa散热器接口管径DN进出水口的相对位置，H表示水平.V表示垂直进出水口中心距，单位为mm材质，G表示钢质，B表示不锈钢质T表示铜质卫浴型散热器注：相关企业可在上述标记内容的基础上增加其他信息。标记示例：WYG-500H20/1.0表示进出水口水平中心距为500mm,接口管径为DN20,工作压力为1.0MPa的钢质卫浴型散热器。5要求5.1散热器工作压力不应低于1.0MPa。5.2散热器的最小金属热强度应符合表2的规定。表2卫浴型散热器最小金属热强度单位为：W/(kg()材质钢质不锈钢质铜质最小金属热强度0.800.751.05.3材质5.3.1散热器用钢管材质应符合GB/T3091或GB/T8163要求，无缝钢管壁厚不得小于1.2mm。2
