建筑玻璃用隔热涂料 JGT338-2011.pdf

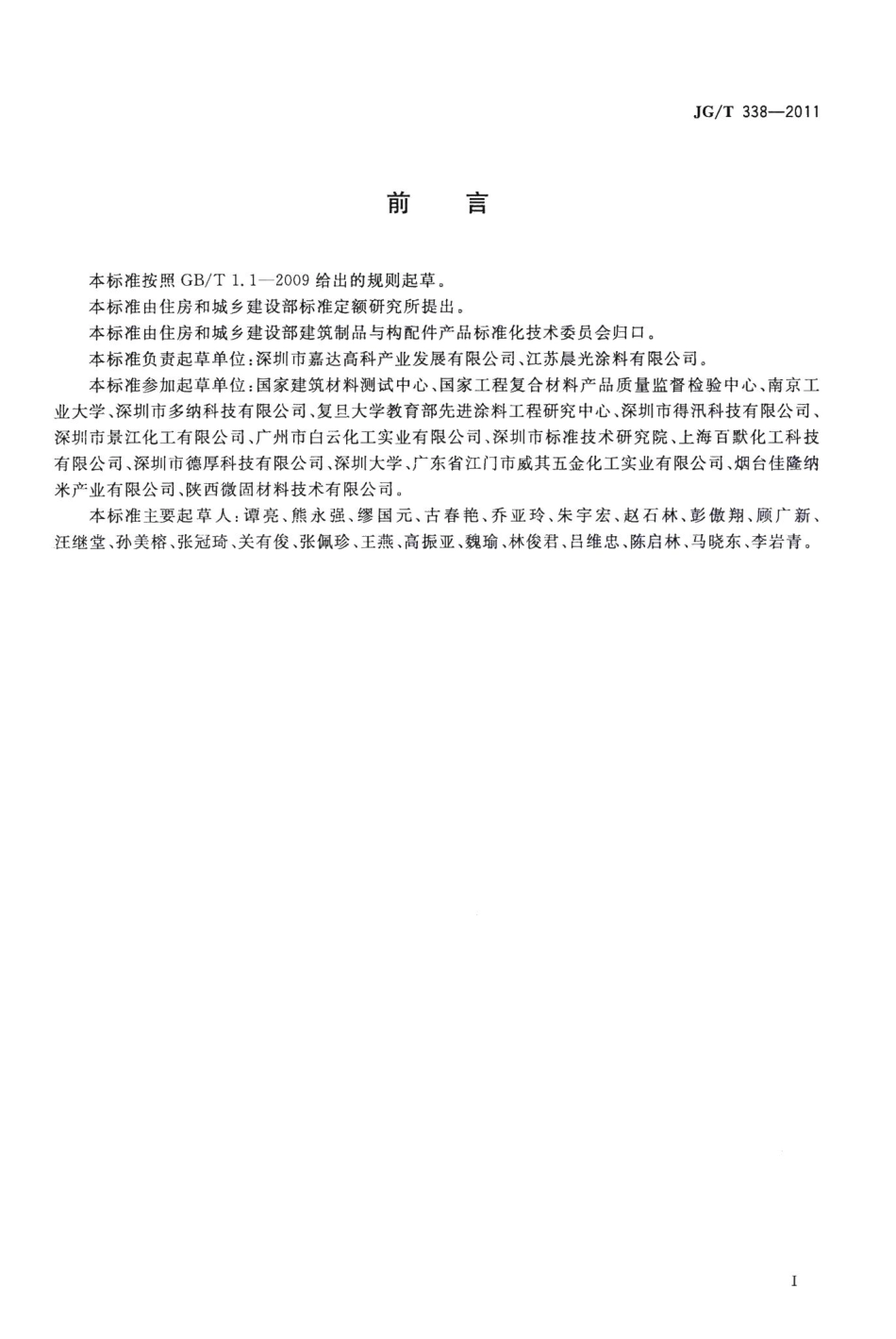

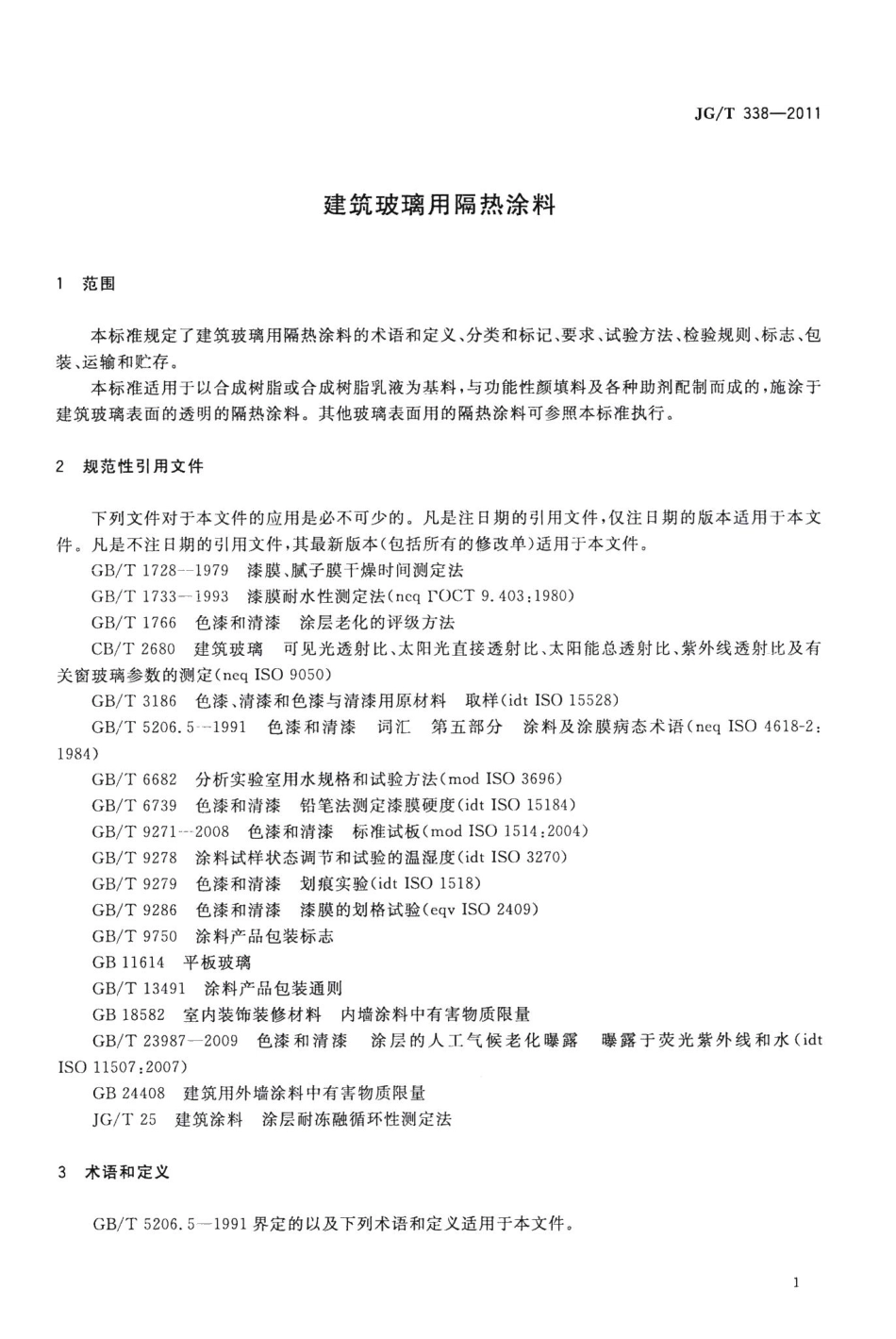

JG/T338-2011前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：深圳市嘉达高科产业发展有限公司、江苏晨光涂料有限公司。本标准参加起草单位：国家建筑材料测试中心、国家工程复合材料产品质量监督检验中心、南京工业大学、深圳市多纳科技有限公司、复旦大学教育部先进涂料工程研究中心、深圳市得汛科技有限公司、深圳市景江化工有限公司、广州市白云化工实业有限公司、深圳市标准技术研究院、上海百默化工科技有限公司、深圳市德厚科技有限公司、深圳大学、广东省江门市威其五金化工实业有限公司、烟台佳隆纳米产业有限公司、陕西微固材料技术有限公司。本标准主要起草人：谭亮、熊永强、缪国元、古春艳、乔亚玲、朱宇宏、赵石林、彭傲翔、顾广新、汪继堂、孙美榕、张冠琦、关有俊、张佩珍、王燕、高振亚、魏瑜、林俊君、吕维忠、陈启林、马晓东、李岩青。IJG/T338-2011表1物理性能指标序号项目S型W型1容器中状态搅拌后易于混合均匀2漆膜外观正常3低温稳定性不变质常温干燥型（表干）/h214干燥时间烘烤固化型/h0.5或商定紫外光固化型/s商定5附着力（划格法，lmm)/级16硬度（划破）3HH7耐划伤性300g未划伤100g未划伤8耐水性96h无异常9涂层耐温变性(5次循环)无异常外观240h不起泡、不剥落、无裂纹10耐紫外老化性粉化/级0附着力/级15.2光学性能产品的光学性能应符合表2的要求。表2光学性能指标序号项目I型I型型1遮蔽系数0.600.60,0.700.70,0.802可见光透射比/%5060703可见光透射比保持率/%955.3有害物质限量5.3.1溶剂型产品的有害物质限量应符合GB24408的要求。5.3.2水性产品的有害物质限量应符合GB18582的要求。6试验方法6.1试验的一般条件6.1.1试验环境试板的状态调节和试验的温湿度应符合GB/T9278的规定。3
