刑事照相定向反射镜 GA 540-2005.pdf

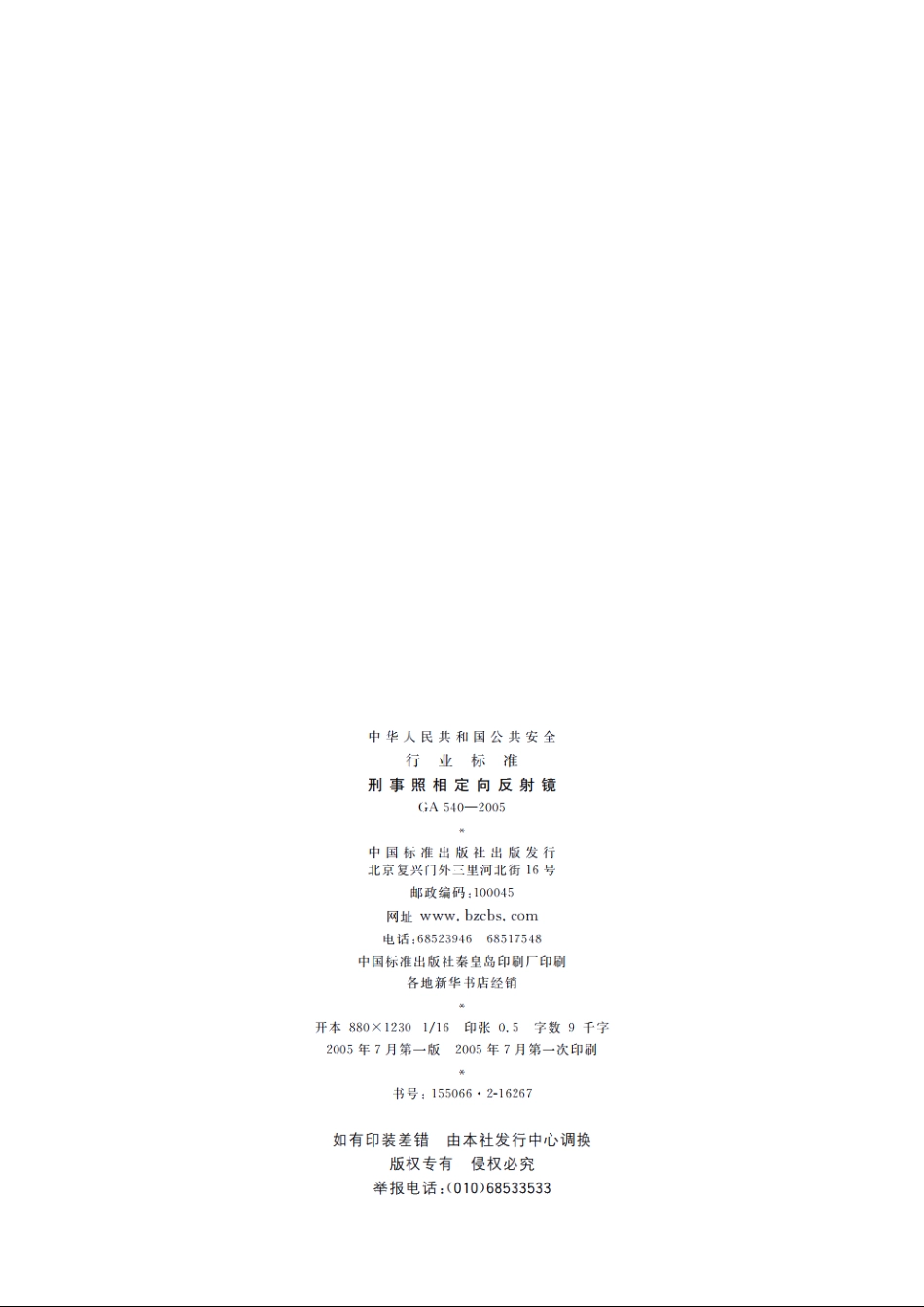

中华人民共和国公共安全行业标准刑事照相定向反射镜GA540-2005中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码：100045址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.5字数9千字2005年7月第一版2005年7月第一次印刷书号：1550662-16267如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68533533GA540-20055.2镀膜后分束膜滤光镜零件的光学性能5.2.1白光反射比和透射比之比为1的膜层。5.2.2白光等分比束膜按下列技术要求：a)白光的反射比与透射比之比的偏差应不超过士0.2：b)白光的反射比与透射比之和（十x)按表1的规定选用：表1白光的反射比与透射比之和序号型式(p+r)1全介质型982半透金属银型88半透金属铝型76半透金属铬型58c)膜层的中性程度指数在420nm700nm波段内的透射比最大值和最小值之差y不应大于10%：)膜层的偏振特性等应在产品标准或技术规范中规定。5.3镀膜后零件的表面质量5.3.1外观膜层不允许有损坏痕迹，如起皮、脱膜、裂纹和灰雾等。5.3.2胶合面不允许有气泡、开胶、霉斑、指纹、油污和水印等。5.3.3表面疵病根据GB/T1185一1989的规定，按抛光表矿疵病的原级数J,其个数G允许增加30%。5.3.4针孔金属型分束膜按规定的表面疵病要，其个数G不得超过规定数最30%。5.4膜层的抗磨强度5.4.1摩擦5.4.1.1非胶合件，介质型膜层)膜层能经受强度试验机的摩擦，摩擦2000转不磨破：b)膜层能经受橡皮磨头的摩擦，按基底材料的显微硬度分下述两类：1)对于显微硬度大于450kg/mm2的基底材料，膜层能经受压力为9,8N的橡皮磨头的摩擦，摩擦40次不磨破：2)对于显微硬度小于450kg/mm的基底材料，膜层能经受外裹清洁纱布、压力为4.9N的橡皮磨头的摩擦，摩擦50次不磨破。5.4.1.2金属膜层膜层能经受外裹清洁纱布、压力为4.9N的橡皮磨头的摩擦，摩擦50次不磨破。5.4.2擦拭当零件的形状和尺寸不可能进行摩擦试验时，膜层能经受十的脱脂棉擦拭，无划痕。5.5镀膜后零件对环境的适应性5.5.1恒定湿热无包装情况下，在温度40C士2C,相对湿度90%95%的条件下保持24h,膜层不允许脱落，光学性能仍符合5.2要求。5.5.2盐雾非胶合件在浓度4.9%5.1%，pH值为6.57.2的盐雾中承受连续喷雾8h,膜层不允许脱落，2
