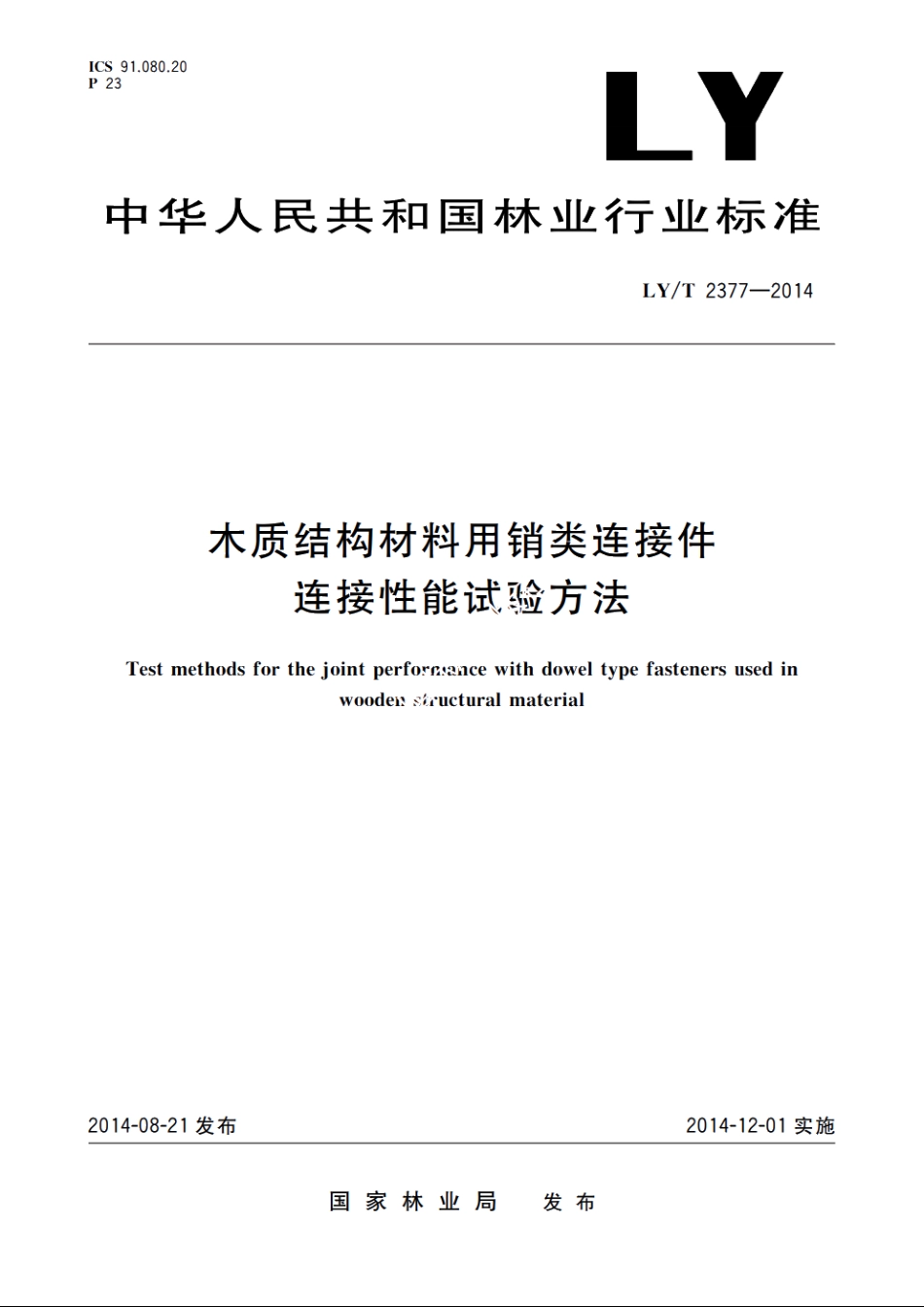

木质结构材料用销类连接件连接性能试验方法 LYT 2377-2014.pdf

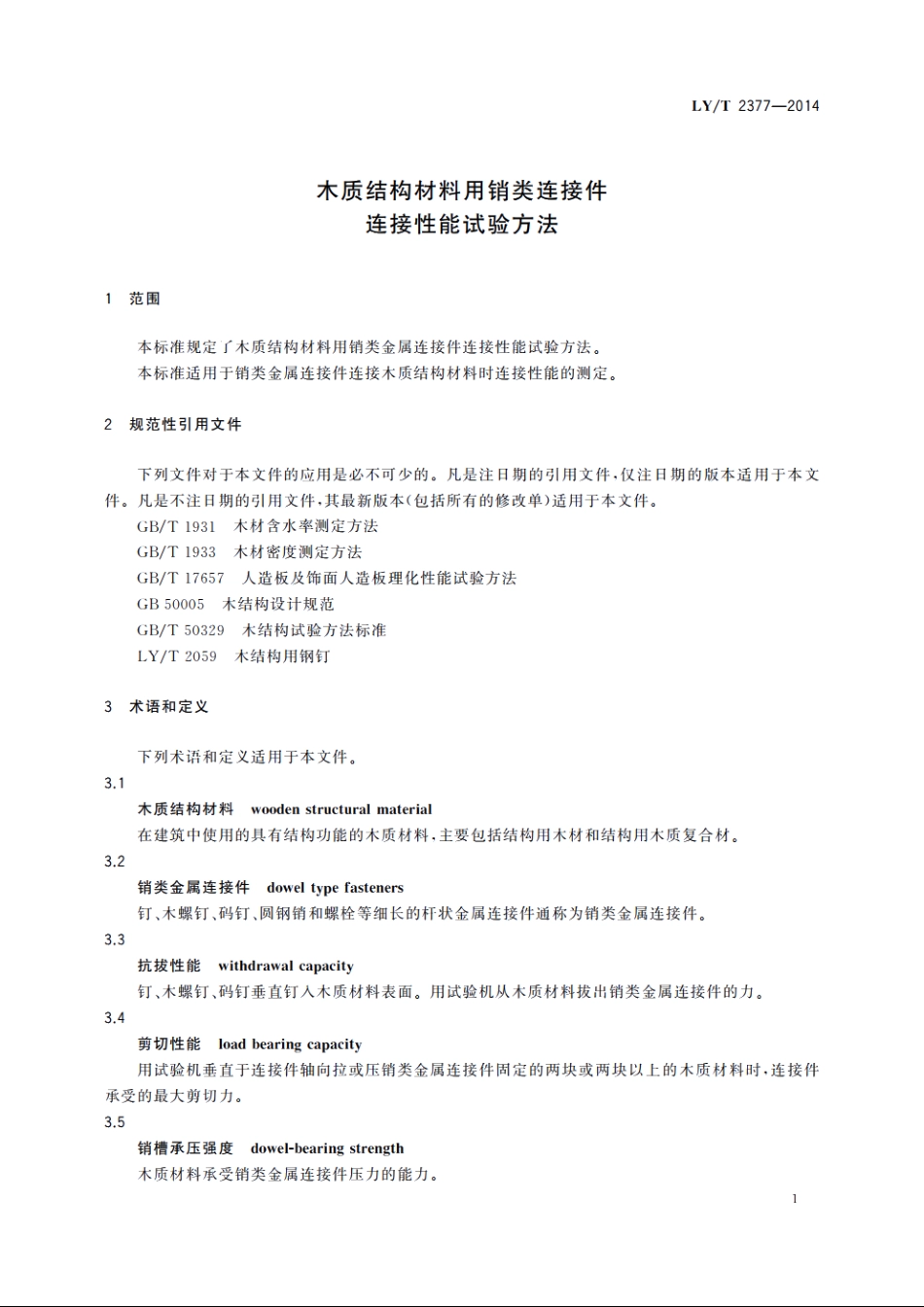

LY/T2377-2014木质结构材料用销类连接件连接性能试验方法1范围本标准规定了木质结构材料用销类金属连接件连接性能试验方法。本标准适用于销类金属连接件连接木质结构材料时连接性能的测定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1931木材含水率测定方法GB/T1933木材密度测定方法GB/T17657人造板及饰面人造板理化性能试验方法GB50005木结构设计规范GB/T50329结构试验方法标准LY/T2059木结构用钢钉3术语和定义下列术语和定义适用于本文件。3.1木质结构材料wooden structural material在建筑中使用的具有结构功能的木质材料，主要包括结构用木材和结构用木质复合材。3.2销类金属连接件doweltype fasteners钉、木螺钉、码钉、圆钢销和螺栓等细长的杆状金属连接件通称为销类金属连接件。3.3抗拔性能withdrawal capacity钉、木螺钉、码钉垂直钉入木质材料表面。用试验机从木质材料拔出销类金属连接件的力。3.4剪切性能load bearing capacity用试验机垂直于连接件轴向拉或压销类金属连接件固定的两块或两块以上的木质材料时，连接件承受的最大剪切力。3.5销槽承压强度dowel-bearing strength木质材料承受销类金属连接件压力的能力。LY/T2377-2014图1码钉尺寸5,2试验设备和测量设备5.2.1试验机或其他加载设备应能满足试验加载要求，精度市达到试验加载极限载荷的1%以上：位移测量设备精度为0.01mm,能够准确测量连接件附近木构作同位移：并能绘制载荷-位移曲线。5.2.2木构件尺寸测量设备精度为1mm。5,2.3销类连接件，直径测量设备精度为0.02mm.长泛测量设备精度为1mm。5.3通用加工和组装5.3.1木构件按常规方法锯制，木构件长方向为木材顺纹方向或结构用术质复合材制造长度方向。如果没有特殊要求，木构件表面应刨平，相邻平面应垂直。5.3.2木构件按常规方法钻孔，钻孔时应避免木构件表面劈裂，孔应垂直于木材表面。木构件的钻孔直径应符合常规使用要求或实际应用要求，否则应按下列要求进行。)对于使用螺栓类连接件的试件，木构件应进行钻孔，孔径应等于或大于连接件的直径，但最大不能超过螺栓直径1.5mm,螺栓能顺利安装到木构件中。b)对于使用圆钢销类连接件的试件，木构件钻孔直径应小于连接件的直径，钻孔深度应1。，圆钢销能顺利安装到木构件中。c)使用钉和木螺钉类连接件的试件，易开裂木材构件钻孔直径是连接件直径的0.8d0.9d。不易开裂木材，使用钉时可钻引导孔，孔径应等于钉直径的0,7d:使用木螺钉时宜钻引导孔，孔径应等于钉直径的0.7d。引导孔钻孔深度应0.6l,。5,3,3按常规使用方法装配木构件和连接件，连接件其轴向应垂直木构件表面。木构件在装配时不应发生劈裂。装配完成后，应在1h之内进行测试。5.4试件数量和统计方法试件数量和统计方法应按下列条件的其中之一进行：a)按GB/T50329中的试验数据的统计方法；b)按其他已有相关的国家或行业标准进行：c)在统计分析的基础上，按试验日的确定。
