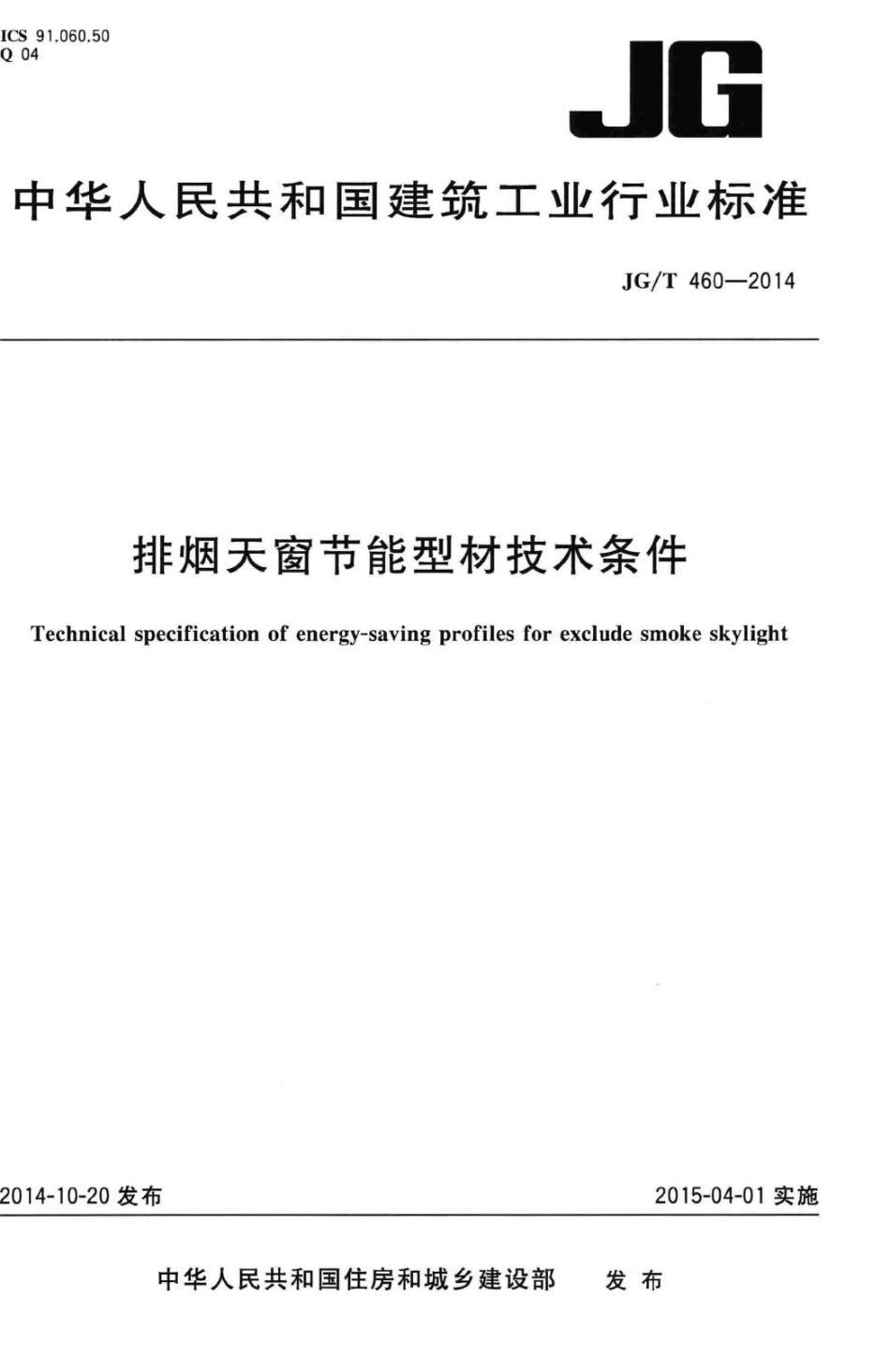

排烟天窗节能型材技术条件 JGT460-2014.pdf

JG/T460-2014a)三角型系列：代号为S;b)平天窗系列：代号为P;c)圆拱型系列：代号为Y;d)侧开型系列：代号为C。4.2标记与示例4.2.1标记排烟天窗节能型材(XC)产品型号可由系列代号、长度参数、传热系数参数及标准编号组成。XC-JG/T460-2014标准编号传热系数参数W/(m2K)长度参数(mm)序列代号产品名称4.2.2示例圆拱型系列，长度为6000mm,传热系数为3.2W/(m2K)。标记为：XC-Y-6000-3.2-JG/T460-2014。5材料5.1框架型材排烟天窗框架型材材料可选用建筑外用彩色涂层钢板材质，其性能应符合GB/T2518、GB/T12754及GB/T13448的规定；内部可填充硬质聚氨酯泡沫塑料等保温材料，燃烧性能应达到B1级，其余性能应符合GB/T6343、JG/T314的规定。5.2窗扇型材排烟天窗窗扇型材材料性能应符合GB5237、GB/T8814的规定。6要求6.1外观6.1.1排烟天窗窗扇型材应符合GB5237、GB/T8814的规定。6.1.2排烟天窗框架型材可视面的颜色应均匀，表面应光滑、平整，无明显凹凸，无杂质。型材装饰表面及变形角边缘应平整光滑，不应有明显的机械划伤、涂层龟裂、脱漆等现象。每支型材(6000mm)装饰表面局部缺陷应符合表1的规定。变形角边缘涂层不应脱落。2
