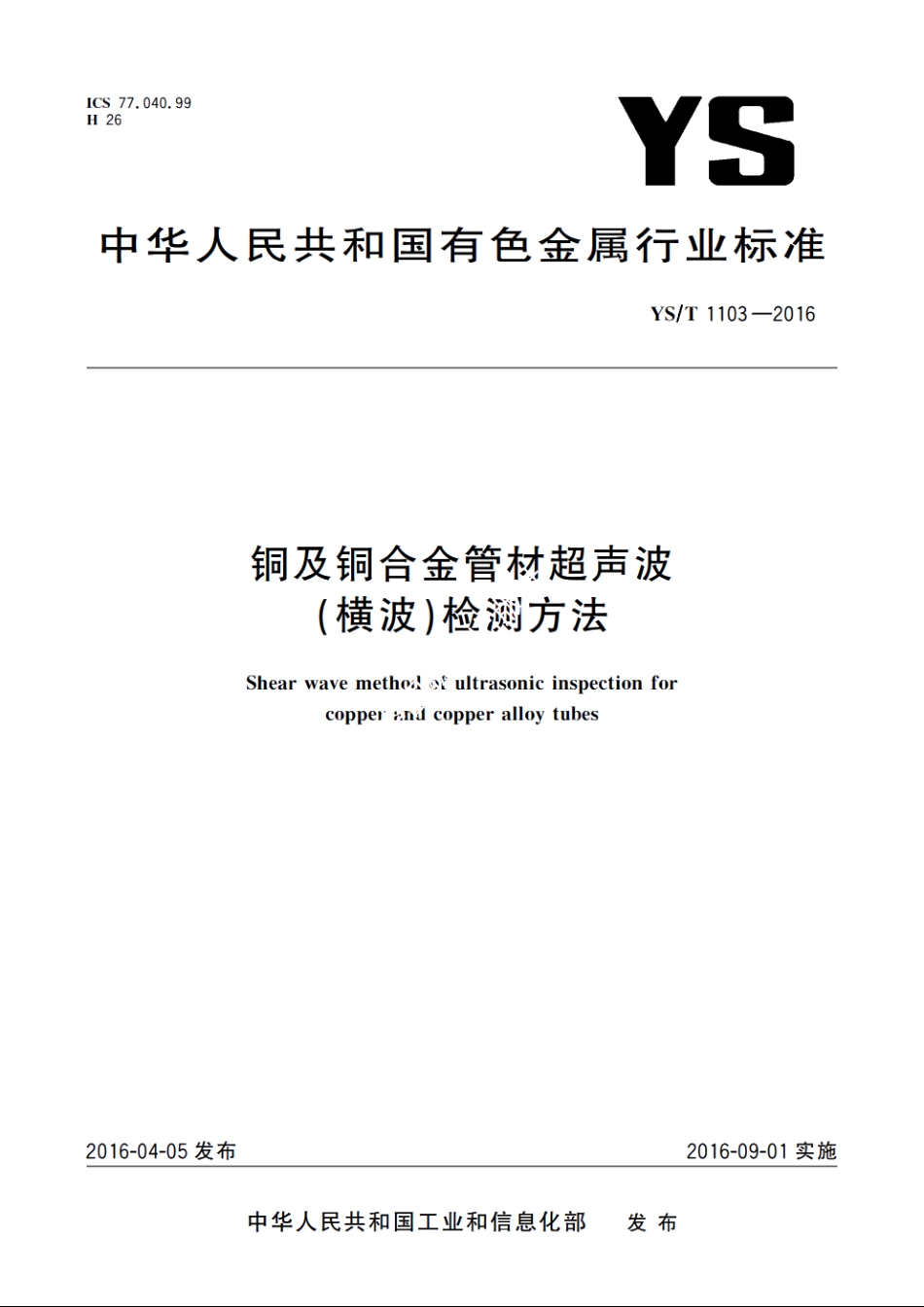

铜及铜合金管材超声波(横波)检测方法 YST 1103-2016.pdf

YS/T 1103-2016铜及铜合金管材超声波(横波)检测方法1范围本标准规定了铜及铜合金管材超声波横波检测方法。本标准适用于采用A型脉冲反射法对壁厚与外径之比0.2的铜及铜合金管材进行超声波探伤。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9445无损检测人员资格鉴定与认证JB/T10061A型脉冲反射式超声波探伤仪通用技术条件3方法提要超声波探伤仪产生的高频电脉冲施加到探头品片上，使晶片产生高频振动，发生电声转换，通过耦合介质将探头晶片所产生的超声波传人到被检工件，超声波在工件内传播遇到不同声阻抗介质的界面(如缺陷或底面)时产生反射并返回探头晶片，经过品片再一次电声转换，将声能转换成电能，由仪器接收并进行信号处理在探伤仪显示器上显示缺陷深度和大小。4一般要求4.1一般情况下以水作为耦合剂，水应保持清洁，无影响检验的气泡和其他悬浮物。必要时可加入消泡剂或防锈剂。4.2超声波探伤检验通常在管材的全部生产工序完成之后进行。被检管材的内外表面应洁净、光滑，不得有影响检验的油脂、污垢、金属屑及其他外来物质，管材的弯曲度、表面粗造度和尺寸公差应符合有关标准要求。4.3超声波探伤人员应按GB/T9445规定的要求经过培训，取得国家相关授权部门颁发的超声波探伤技术等级资格证书。5检验装置5.1探伤仪5.1.1探伤仪应为A型脉冲反射式多通道超声波探伤仪，其性能需经有关部门检定并符合JB/T10061规定的要求。5.1.2探伤仪应具有2.25MHz10MHz的工作频率。5.1.3探伤仪应具有记录或声、光、电报警功能。
