掺锑二氧化锡 YST 996-2014.pdf

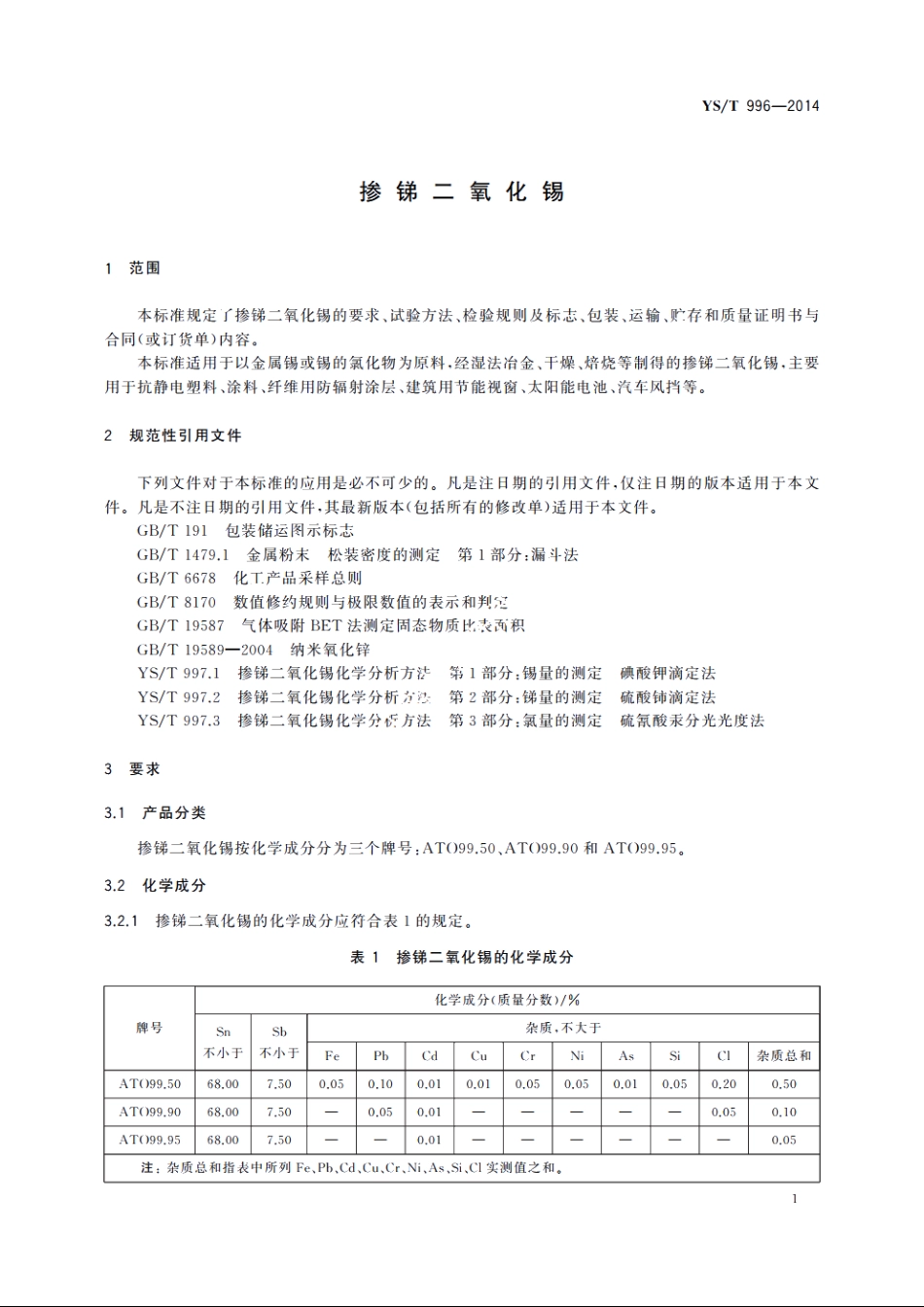

ICS77.150.60H62YS中华人民共和国有色金属行业标准YS/T996-2014掺锑二氧化锡Antimony-doped tin oxide2014-10-14发布2015-04-01实施中华人民共和国工业和信息化部发布YS/T996-2014掺锑二氧化锡1范围本标准规定了掺二氧化锡的要求、试验方法、检验规则及标志、包装、运输、贮存和质量证明书与合同（或订货单）内容。本标准适用于以金属锡或锡的氯化物为原料，经湿法冶金、干燥、焙烧等制得的掺锑二氧化锡，主要用于抗静电塑料、涂料、纤维用防辐射涂层、建筑用节能视窗、太阳能电池、汽车风挡等。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T1479.1金属粉末松装密度的测定第1部分：漏斗法GB/T6678化工产品采样总则GB/T8170数值修约规则与极限数值的表示和判GB/T19587气体吸附BET法测定固态物质比表面积GB/T19589-2004纳米氧化锌YS/T997.1掺锑二氧化锡化学分析方法第1部分：锡量的测定碘酸钾滴定法YS/T997.2掺锑二氧化锡化学分析方法第2部分：锑量的测定硫酸铈滴定法YS/T997.3掺锑二氧化锡化学分方法第3部分：氯量的测定硫氰酸汞分光光度法3要求3.1产品分类掺锑二氧化锡按化学成分分为三个牌号：ATO99.50、ATO99.90和ATO99.95。3.2化学成分3.2.1掺锑二氧化锡的化学成分应符合表1的规定。表1掺梯二氧化锡的化学成分化学成分（质量分数）/%牌号SnSb杂质，不大于不小于不小于FePbCdCuCrNiAsSiCI杂质总和ATO99.5068.007.500.050.100.010.010.050.050.010.050.200.50AT099.9068.007.500.050.010.050.10ATO99.9568.007.500.01一0.05注：杂质总和指表中所列Fe、Pb、Cd、Cu、Cr、Ni、As、Si、Cl实测值之和。YS/T996-20143.2.2掺锑二氧化锡主元素以氧化物计，质量分数比SnO2:Sb2O3=90:10。3.2.3掺锑二氧化锡105挥发物不大于0.5%。3.3物理性能3.3.1电镜平均粒径：100nm。3.3.2比表面积：30m2/g。3.3.3松装密度：1.0g/cm3。3.3.4电阻率：5cm。3.4外观质量灰色或蓝色粉末，目视无可见夹杂物。3.5其他要求需方如对其他质量有特殊要求，由供需双方商定。4试验方法4.1掺梯二氧化锡中的锡、锑和氯量的测定分别按YS/T997的规定进行，其他杂质元素含量分析方法由供需双方协商确定。4.2掺锑二氧化锡在105挥发物含量测定按GB/T19589-2004的5.13进行。4.3掺锑二氧化锡的电镜平均粒径测定按GB/T19589-2004的5.4.1进行：比表面积的测定按GB/T19587进行，松装密度的测定按GB/T1479.1进行，电阻率的测定方法由供需双方商定。4.4掺锑二氧化锡的外观质量以目视法检验，5检验规则5.1检查和验收5.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准或合同（或订货单）的规定，并填写质量证明书。5.1.2需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准或合同（或订货单）的规定不符时，应在收到产品之日起30d内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。5.2组批产品应成批提交检验，每批应由同一牌号的产品组成，每批重量不超过1000kg。5.3检验项目每批产品应进行化学成分、物理性能和外观质量等项目的检验。5.4取样和制样仲裁取样，每批按GB/T6678规定确定采样单元数。采样时，将采样器自袋的中心垂直插入至料层深度的至少3/4处采样。将采出的样品混匀，按四分法缩分至重量不小于600g,分成三份，分装于三个洁净的聚丙烯塑料试剂瓶中，一份作仲裁分析，其余由供需双方各保存一份。2
