外科植入物不锈钢产品点蚀电位 YYT 1074-2002.pdf

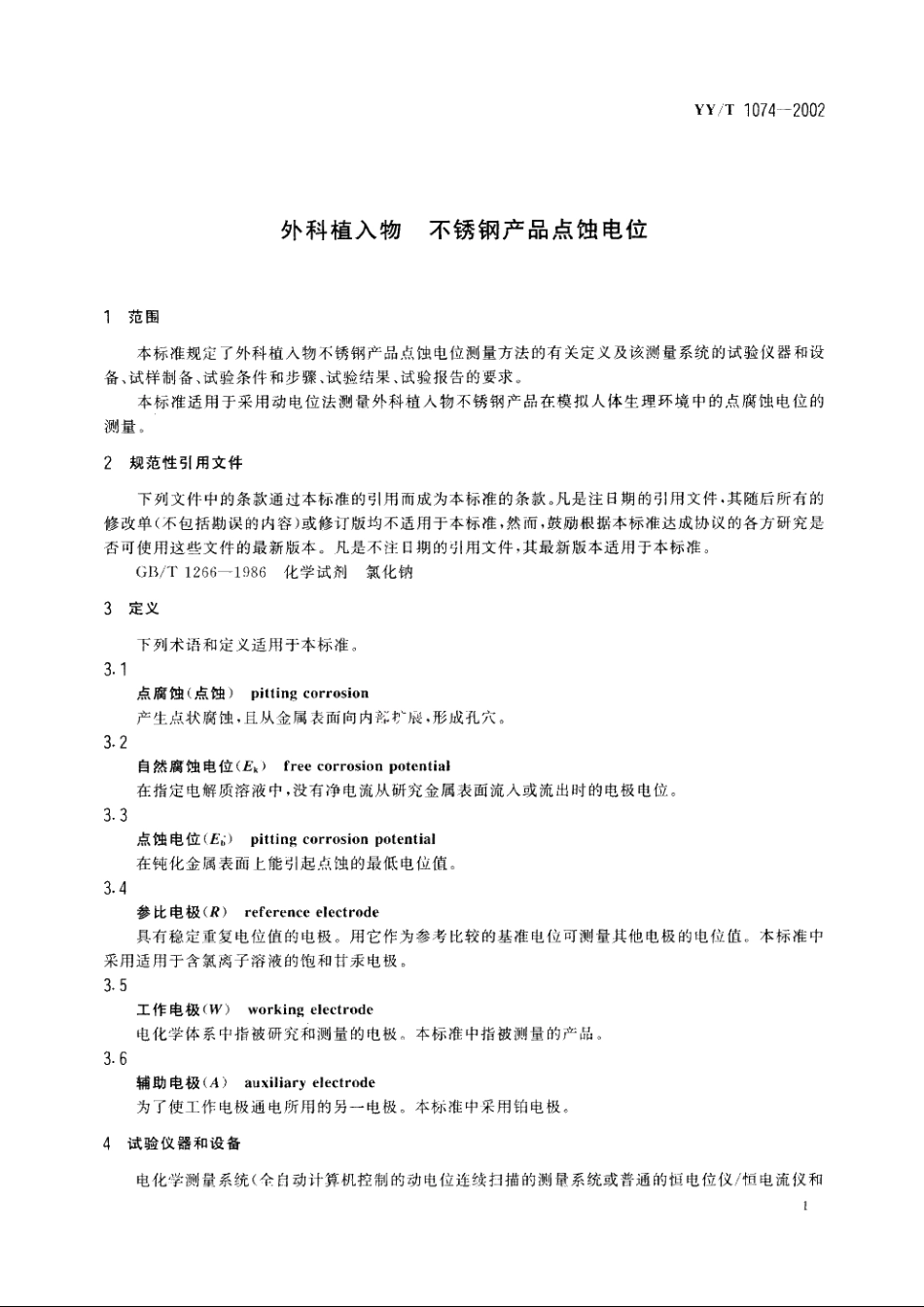

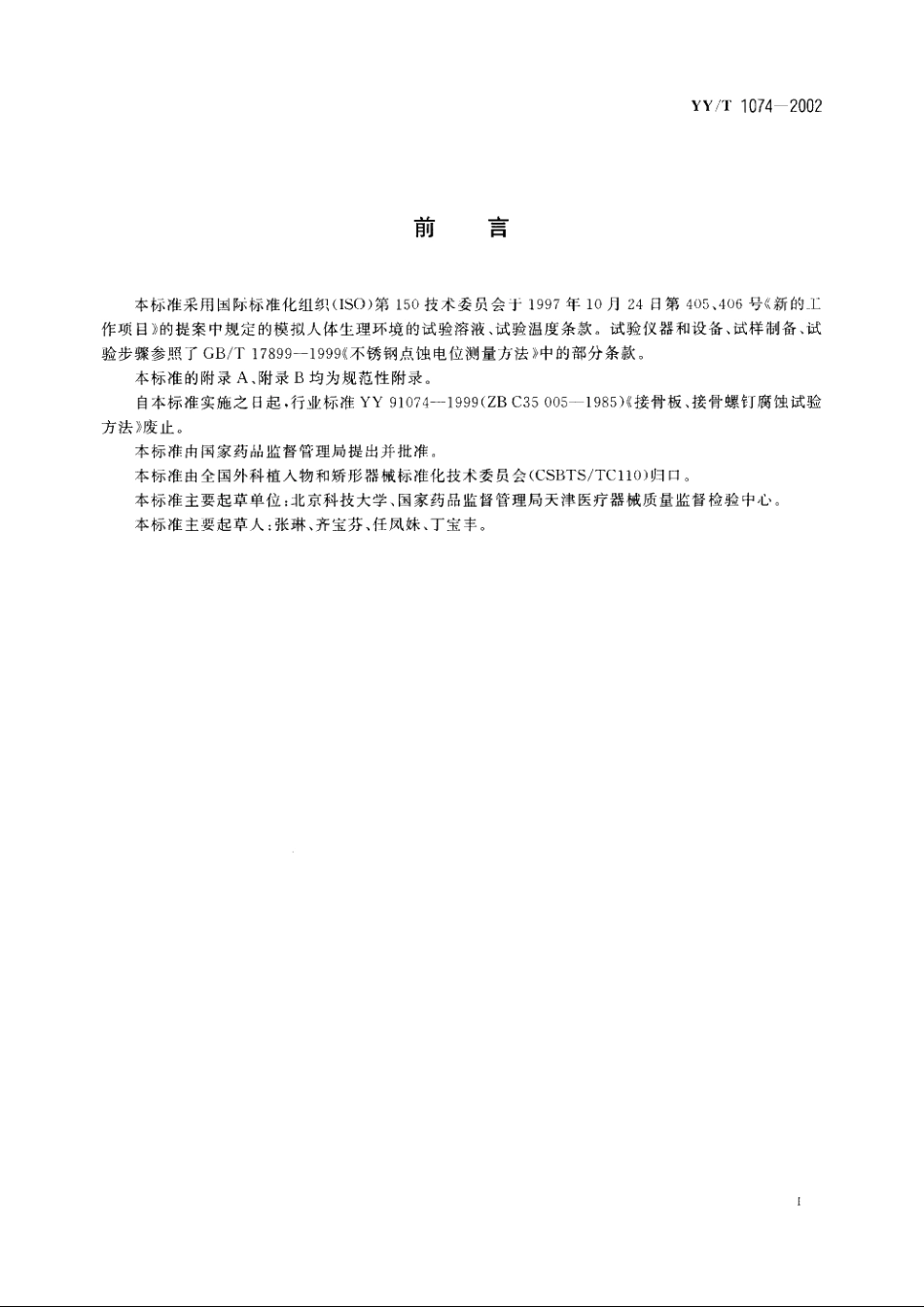

YY/T1074-2002具备扫描、对数转换功能的记录系统)、玻璃电解池（容积大于300mL),饱和甘汞电极(SCE)、铂电极(面积至少是工作电极的2倍)、恒温水浴槽。5试样制备5.1试样应为经过钝化处理的外科植人物不锈钢产品。5.2试样的准备：试样应大小适中、易于夹持、固定。当试样过小无法夹持、固定时，应用锡焊的方法将导线焊在试样上。试样过大时应采取锯晰、切削的方法截取。5.3试验面的选取：板制产品应选取轧制面，棒及丝制产品应选取拉拔面。试验面应远离边棱、尖角、孔、槽、螺纹、标记和焊点的平面部位。若无平面应选取光滑的球面或柱面。5,4试样的涂封：试样表面需用酒精、丙酮擦洗干净、晾干后用绝缘密封胶(704胶、环氧树脂、乙烯树脂)涂封或镶嵌，使最终暴露的试验面约为1cm2,当试样过小时试验面可小于1cm2。绝缘涂封面不允许有缝隙、针孔存在。6试验条件和步骤6.1试验条件6.1.1试验溶液：9gL的氯化钠溶液。用符合GB/T1266规定的分析纯氯化钠9g溶于1000mL蒸馏水或去离子水中配制而成。6.1.2试验温度：37士1。6.2试验步骤6.2.1将适量的试验溶液注入清洁的电解池内，并将申解池置于恒温水浴槽内保持37C士1C恒温。6.2.2将工作电极（试样）、饱和甘汞电极，铂电极按电化学测量系统示意图（附录B)安装于电解池的试验溶液内并固定。6,2.3将工作电极（试样）、参比电极，辅助免板的试验面全部浸人试验溶液中，绝缘部位上边缘应高于试验溶液界面1cm以上。参比电极的鲁金乏细管尖端部位距工作电极试验面中心12mm。6.2.4按仪器使用说明书的要求接好导线，将仪器开关、按钮置于所需位置，输人所需参数（选择恒电位控制，记录E-log阳极极化曲线)：6.2.5放置10mi后，记录自然腐蚀电位，从自然腐蚀电位开始，以20mV/min电位扫描速度正向连续自动调节电位，使试样进行阳极极化，直到阳极电流密度达500A/cm210004A/cm时，终止试验。6.2.6试验结束后，除去绝缘物，用10倍以上的放大镜检查有尤缝隙腐蚀及绝缘部位的针孔缺陷，若有则舍去此值。6.2.7每次试验应使用新的试样及试验溶液。7试验结果7.1打印出E-log阳极极化曲线。7.2点蚀电位的确定：E-0g阳极极化曲线纯化区上某一点电流急剧上升时，该点的电位即为该产品的点蚀电位值(E)。7.3每批产品应平行测定试样3件，单位以伏特表示，记录到小数点后第三位。8试验报告8.1试验报告应包括下列内容：8.1.1产品名称、生产厂家、试样编号、材料名称、试验日期、试验环境条件（室温、相对湿度）产品表面终端处理状态及条件。2
