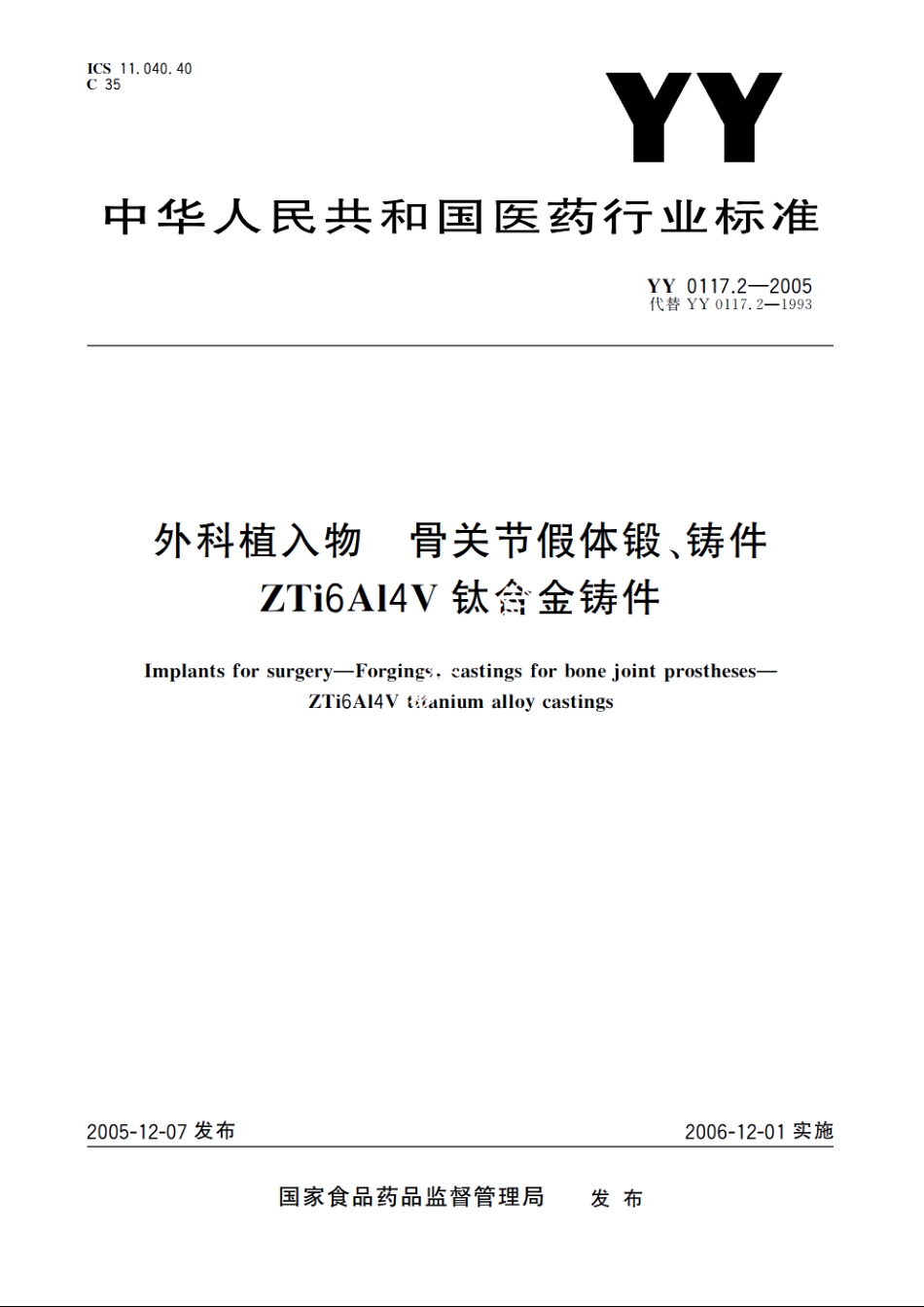

外科植入物骨关节假体锻、铸件ZTi6Al4V钛合金铸件 YY 0117.2-2005.pdf

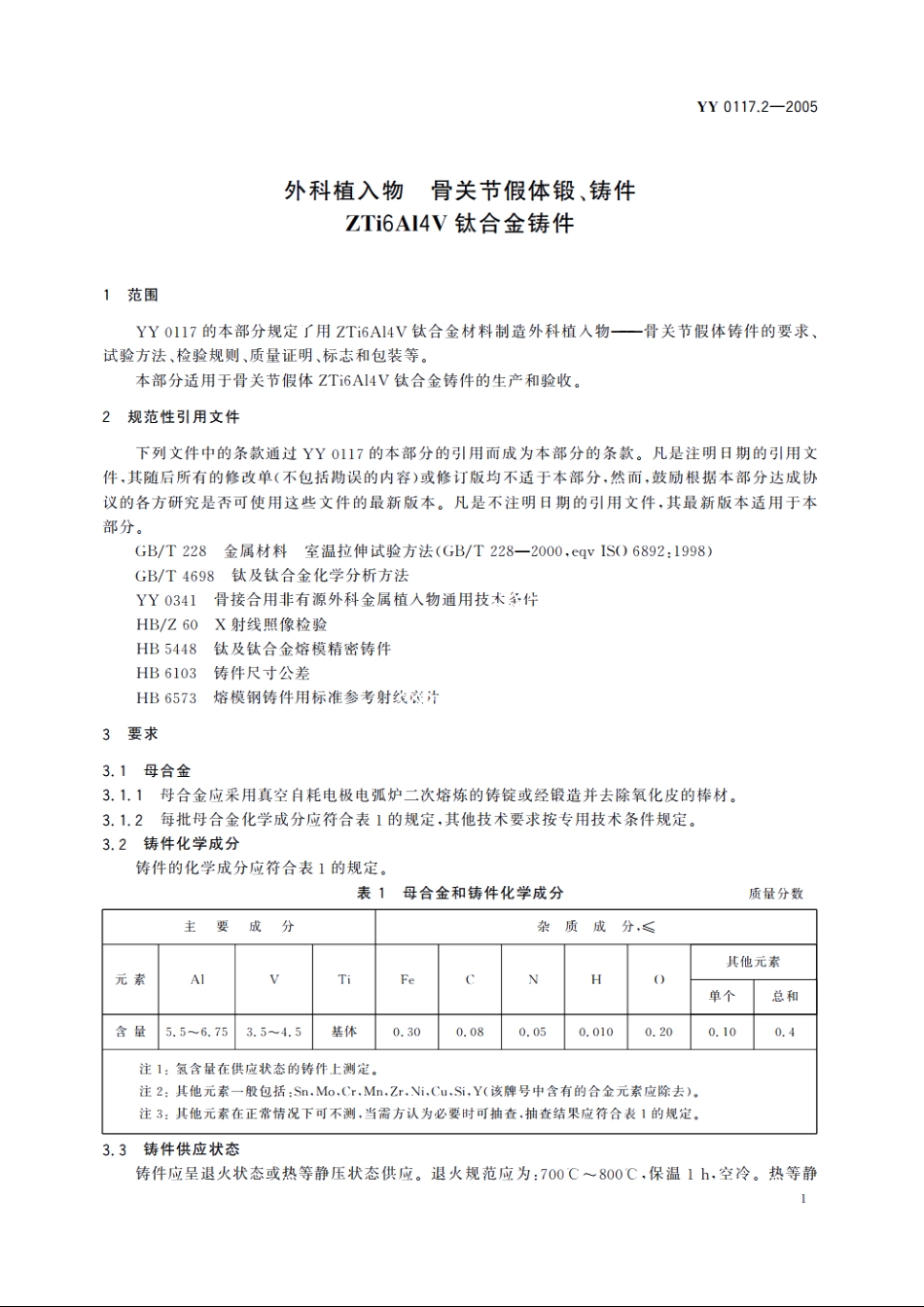

YY0117.2-2005外科植入物骨关节假体锻、铸件ZTi6AI4V钛合金铸件1范围YY0117的本部分规定了用2Ti6A14V钛合金材料制造外科植入物骨关节假体铸件的要求、试验方法、检验规则、质量证明、标志和包装等。本部分适用于骨关节假体ZTi6Al4V钛合金铸件的生产和验收。2规范性引用文件下列文件中的条款通过YY0117的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括斯误的内容）或修订版均不适于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。GB/T228金属材料室温拉伸试验方法(GB/T228-2000,eqv ISO 6892:1998)GB/T4698钛及钛合金化学分析方法YY0341骨接合用非有源外科金属植入物通用技术件HB/Z60X射线照像检验HB5448钛及钛合金熔模精密铸件HB6103铸件尺寸公差HB6573熔模钢铸件用标准参考射线片3要求3.1母合金3.1.1母合金应采用真空自耗电极电弧炉二次熔炼的铸锭或经锻造并去除氧化皮的棒材。3.1.2每批母合金化学成分应符合表1的规定，其他技术要求按专用技术条件规定。3.2铸件化学成分铸件的化学成分应符合表1的规定。表1母合金和铸件化学成分质量分数主要成分杂质成分其他元素元素AlVTiFeCNH单个总和含量5.56.753.54.5基体0.300.080.050.0100.200.100.4注1：氢含量在供应状态的铸件上测定。注2：其他元素一般包括：Sn.Mo,Cr,Mn.Zr.Ni,Cu,Si.Y(该牌号中含有的合金元素应除去)注3：其他元素在正常情况下可不测，当需方认为必要时可抽查.抽查结果应符合表1的规定。3.3铸件供应状态铸件应呈退火状态或热等静压状态供应。退火规范应为：700800，保温1h,空冷。热等静1
