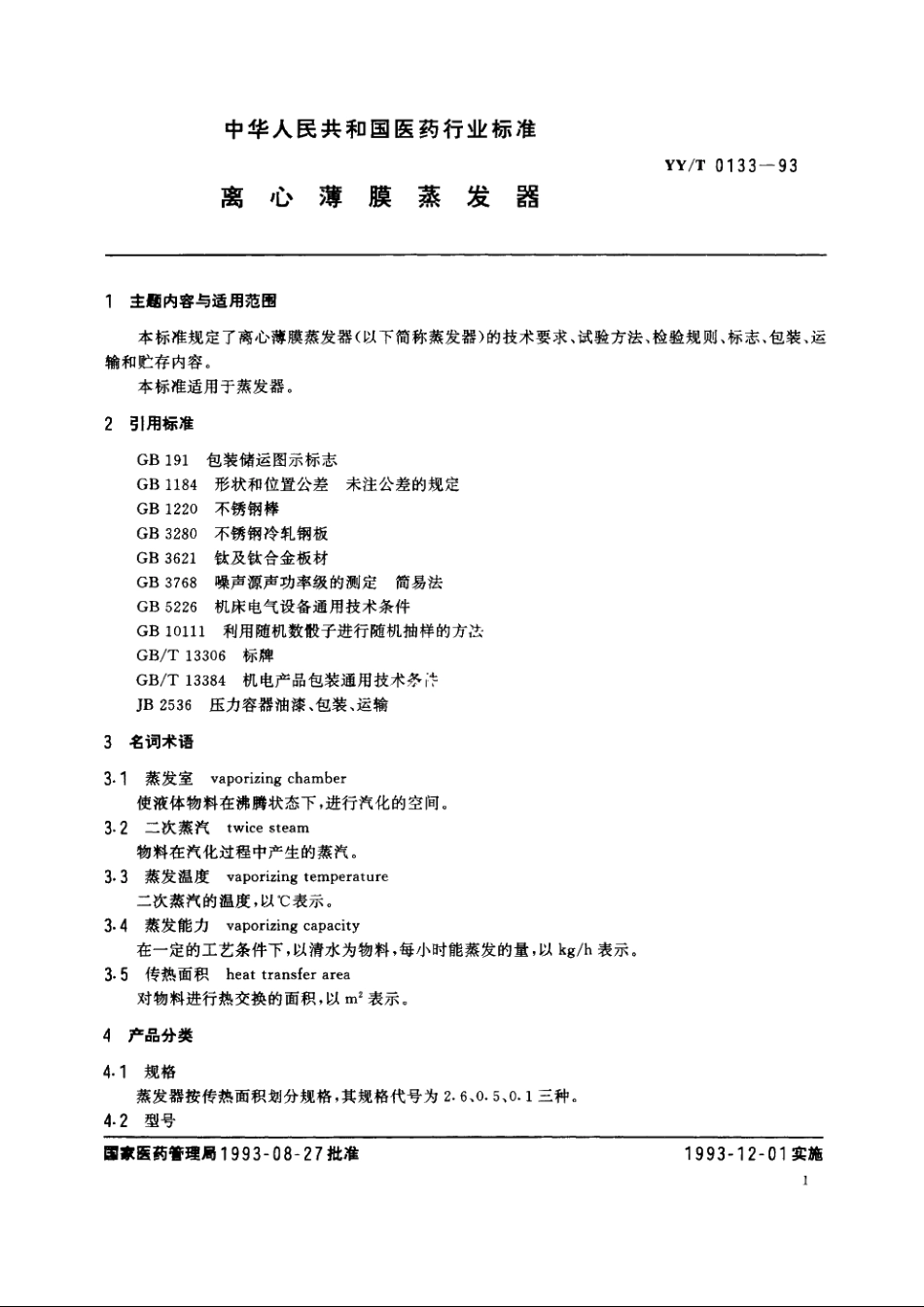

离心薄膜蒸发器 YYT 0133-1993.pdf

(京)新登字023号中华人民共和国医药行业标准离心薄膜蒸发器YY/T0133-93中国标准出版社出版发行北京西城区复兴门外三里河北衔16号邮政编码：145http:/http:/电话：(010)51299090、685220001994年2月第一版书号：1550662-9133版权专有侵权必究举报电话：(010)68522006YY/T0133-93公差值。5.5空运转要求5.5.1空运转时无异常响声，所有零件无松动现象。5.5.2电机起动电流不超过额定电流7倍，空运转电流不大于额定电流的80%。5.5.3起动时间不超过60s。5.5.4转鼓空运转转速不低于额定转速的96%。5.5.5主轴承在空运转1h后，轴承润滑油温度不超过60。5.5.6上、下机械密封应有充分冷却水怜却，空运转1h后冷却水温升不高于20.5.5.7振动振幅应符合表2的规定。表2ZB-2.6、ZB-0.5ZB-0.1顶盖连接法兰处不大于0.08mm(水平方向)外壳体下法兰处水平方向及垂直方向均不大于0.05mm5.5.8上、下端面机械密封冷却水的泄漏量应符合表3要求。表3ZB-2.6、ZB-0.5ZB-0.1不大于80mL/h不大于10mL/h5.5.9蒸发器空运转时，蒸发室的真空度应小于8kPa(低于真空表压-0.093MPa)。5.5.10蒸发器空运转时，其噪声不得超过85dB(A).5.6与蒸发器相配套设备的主要性能应符合表4的规定表4配套设备ZB-2.6ZB-0.5ZB-0.1清水进口阀门及物料进口平衡槽门关闭时应无泄漏换热面积F=12m2,水压0.3换热面积F=2m2,在水压冷凝器MPa不海漏，出水量不少于0.2MPa时，出水量不少于15m/h1.7m3/h扬程0.150.150.15进料MPa螺杆泵流量1.40.50.1m/h扬程0.30.150.15出料MPa螺杆泵流量1.50.550.135m/h5.7蒸发器在配套设备符合表4条件下，蒸发温度为50，加热蒸汽温度与蒸发温度的温度差为58时，物料为清水，蒸发能力应达到表1中要求。5.8蒸发器负荷运转1h后，上、下机械密封冷却水温不得高于65。6试验方法6.1原材料检查3
