松香树脂稳定性试验方法 LYT 1928-2010.pdf

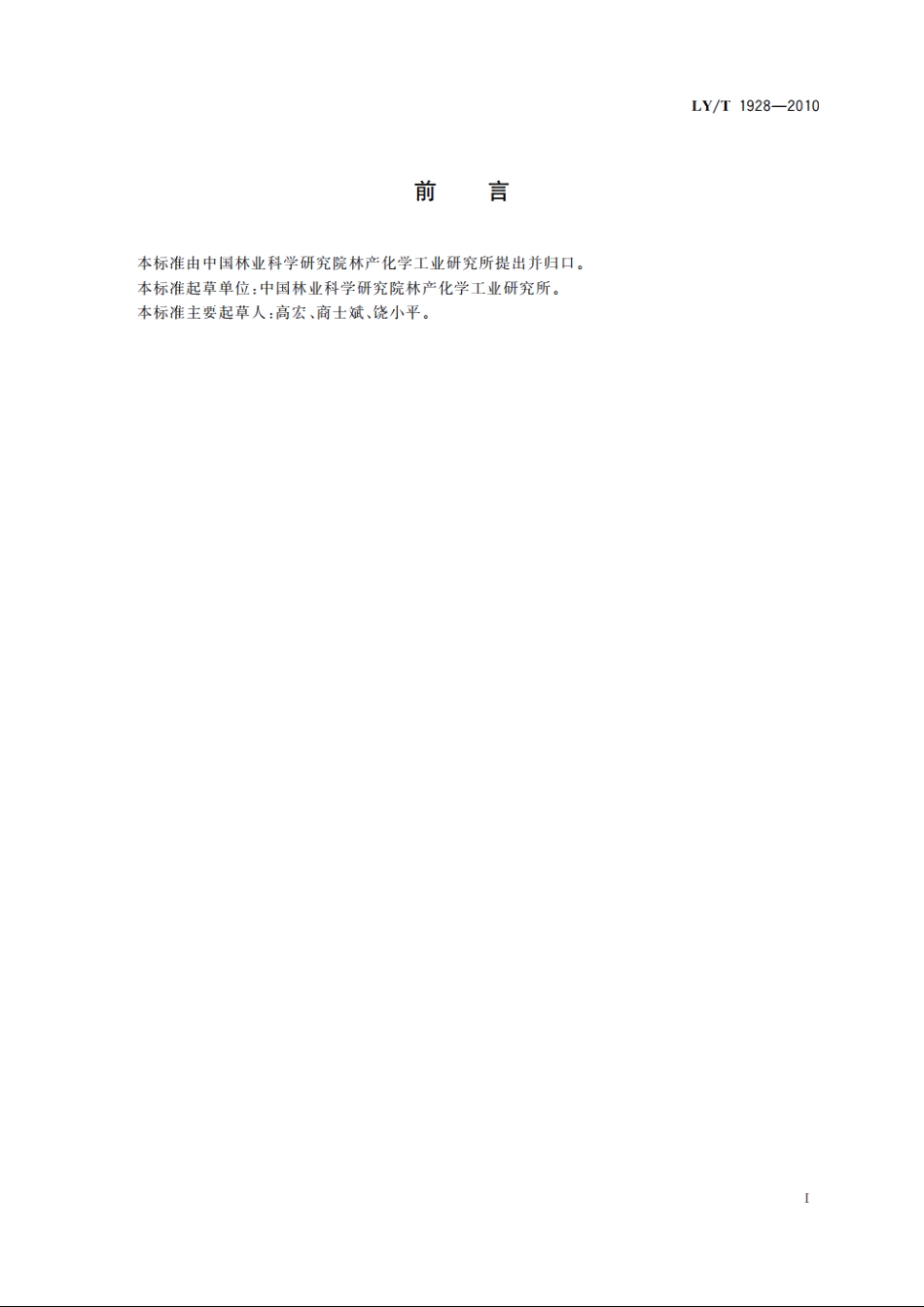

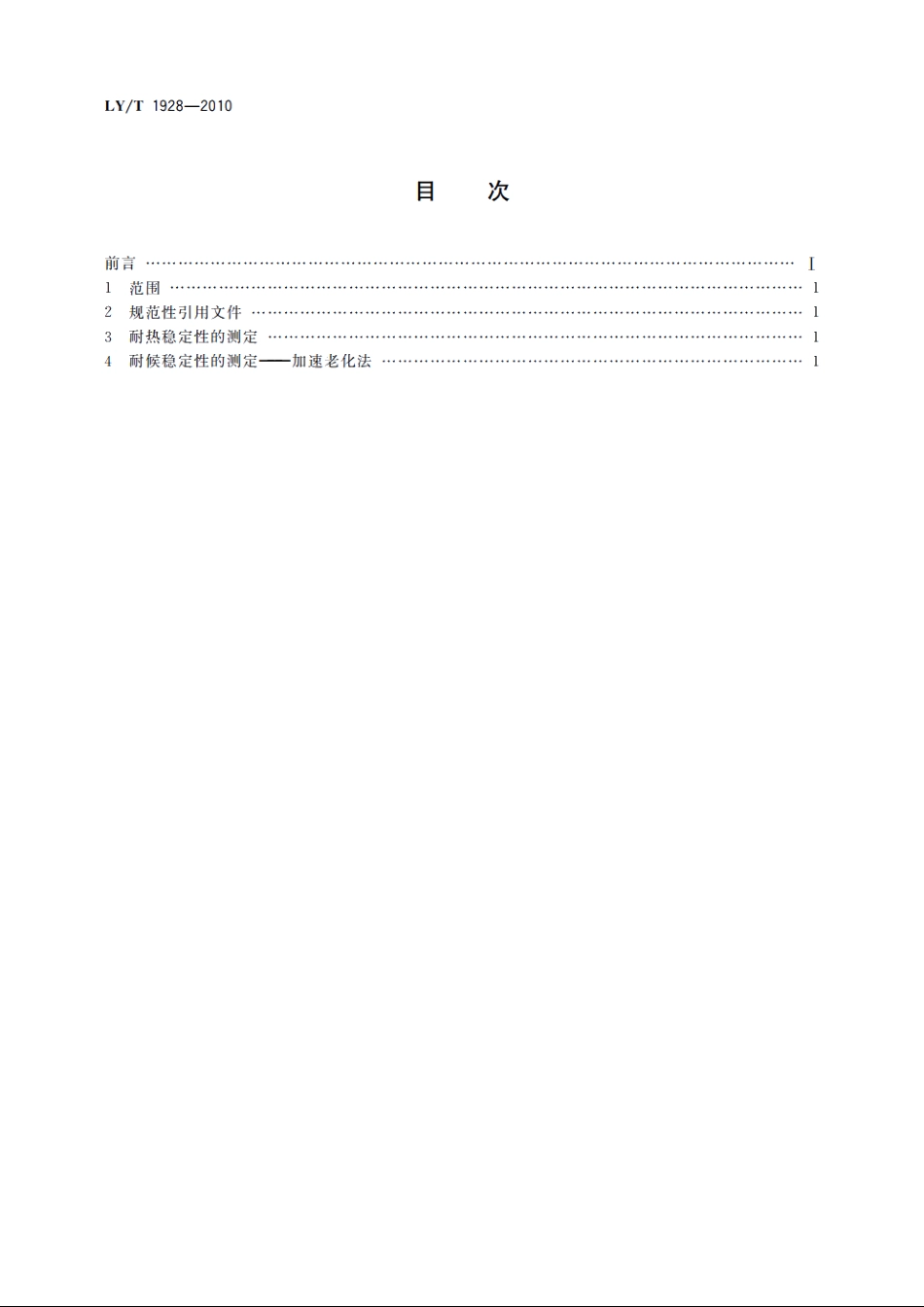

LY/T1928-2010目次t言2规范性引用文件13耐热稳定性的测定4耐候稳定性的测定一加速老化法LY/T1928-2010前言本标准由中国林业科学研究院林产化学工业研究所提出并归口。本标准起草单位：中国林业科学研究院林产化学工业研究所。本标准主要起草人：高宏、商士斌、饶小平。LY/T1928-2010松香树脂稳定性试验方法1范围本标准规定了松香树脂的耐热稳定性和耐候稳定性的检验方法。本标准适用于松香树脂的检验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1722清漆、清油及稀释剂颜色测定法3耐热稳定性的测定3.1仪器设备3.1.1无色玻璃试管：无色玻璃试管（符合GB/T1722):内径10.75mm士0.05mm,高114mm士1mm。3.1.2鼓风干燥箱。3.2测定方法将试样粉碎，取10g士0.1g装人无色玻璃试管中，放人180C恒温鼓风十燥箱中，于8h取出，按下列方法进行比色。3.2.1液体比色待试样冷却、粉碎，用甲苯（符合Gb/T684中分析纯的要求）按1：1比例溶解，装人无色玻璃试管，按照GB/T1722规定的方法进行比色。3.2.2固体比色试样冷却前，处于熔融状态下即按照GB/T1722规定的方法进行比色。3.2.3结果判定如对检验结果有异议，应以液体比色结果为淮。4耐候稳定性的测定一加速老化法4.1仪器设备4.1.1培养皿内径5.6cm。4.1.2紫外灯耐气候试验箱紫外灯功率400W,照射距离40cm。温度20士2，湿度55%士5%。4.2测定方法将试样粉碎至60目100目，称取2g(精确至0.0001g),均匀放人内径5,6cm的培养皿内，于紫外灯耐气候试验箱内照射15，取出，称重计算增重率并按照3.2.1规定的方法进行比色，观察试样的颜色变化。4.3结果表示与计算增重率以X计，数值以%表示，按式(1)计算。
