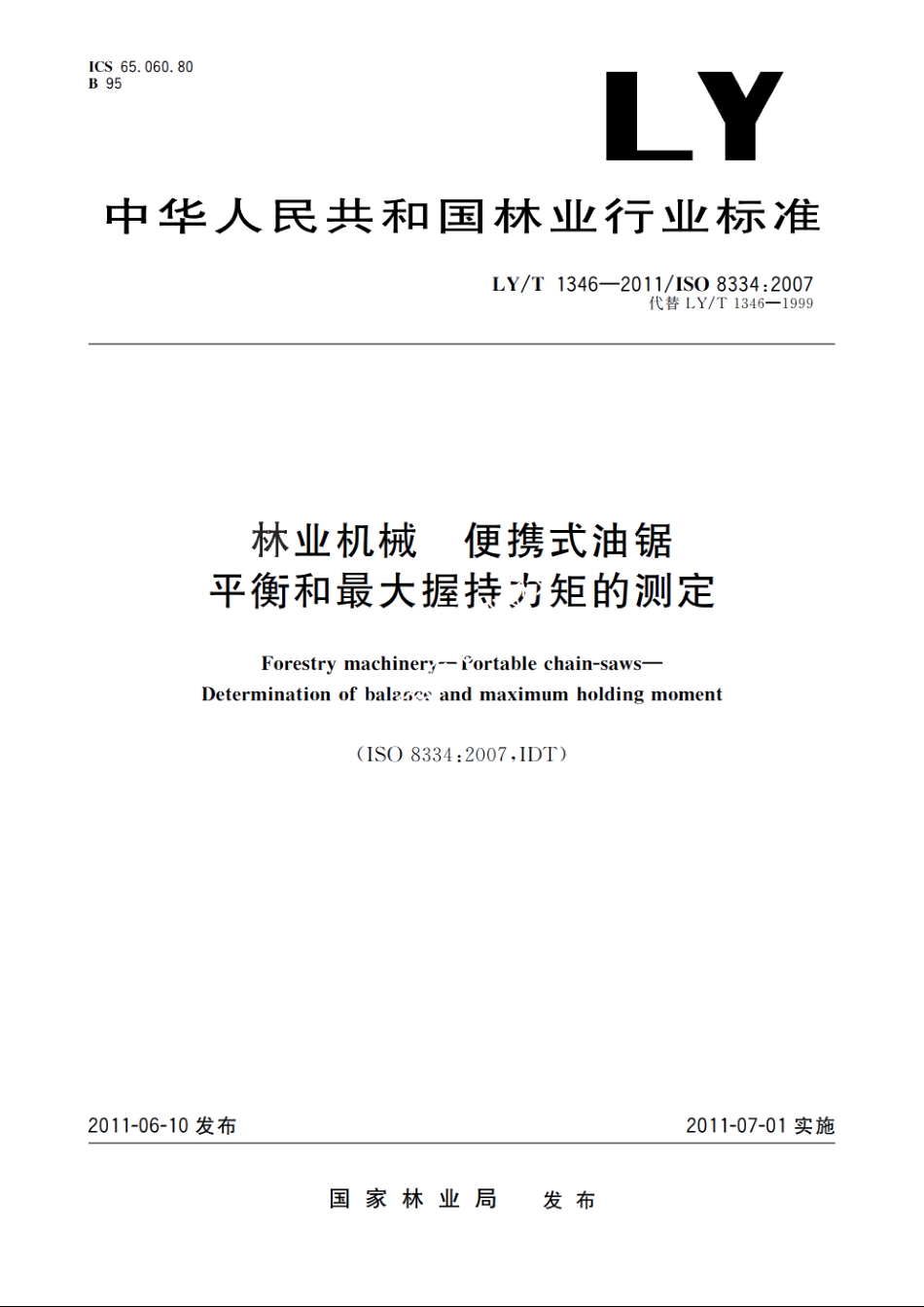

林业机械　便携式油锯　平衡和最大握持力矩的测定 LYT 1346-2011.pdf

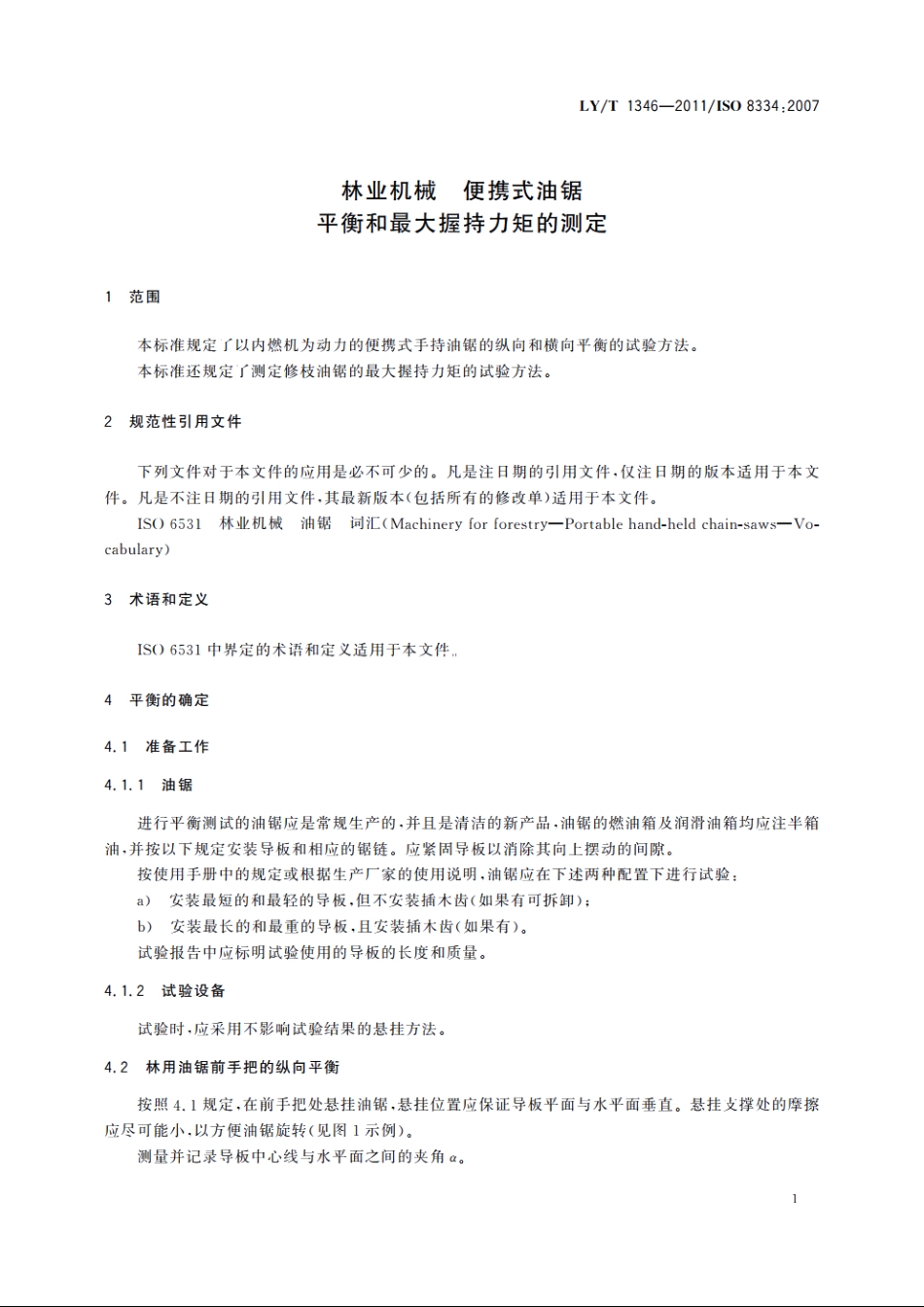

LY/T1346-2011/1S08334:2007说明：1一滚珠轴承端面。图1测定林用油锯前手把纵向平衡试验装置的示例4.3修枝油锯后手把的纵向平衡按照4.1规定，用一根直径为10mm的杆将油锯悬拉起来，悬挂位置应尽可能靠近油门扳机后部。通过一夹持装置或类似装置将杆与后手把牢固地连接起来，并保证导板平面与水平面垂直。悬挂杆两端应采用轴承支撑，使其产生的摩擦最小（见图2示例）。测量并记录导板中心线与水平面之间的夹角5，区图2测定修枝油锯后手把纵向平衡试验装置的示例4.4修枝油锯后手把的横向平衡油锯在支撑销上应保持平衡（见图3）。支撑销应尽可能靠近处于释放状态的油门扳机后部。支撑销应是钢制圆锥，其顶角应不大于45，支撑销与后手把的接触面的半径R应不大于1mm。如果中于手把设计的原因使油锯在后手把支撑销上不能保持平衡，允许在支撑处钻一盲孔以确保稳定支撑。盲孔的直径和深度应能保证攴撑销稳定支撑且不妨碍油锯摆动。测量并记录导板平面与垂直平面之间的夹角。2
