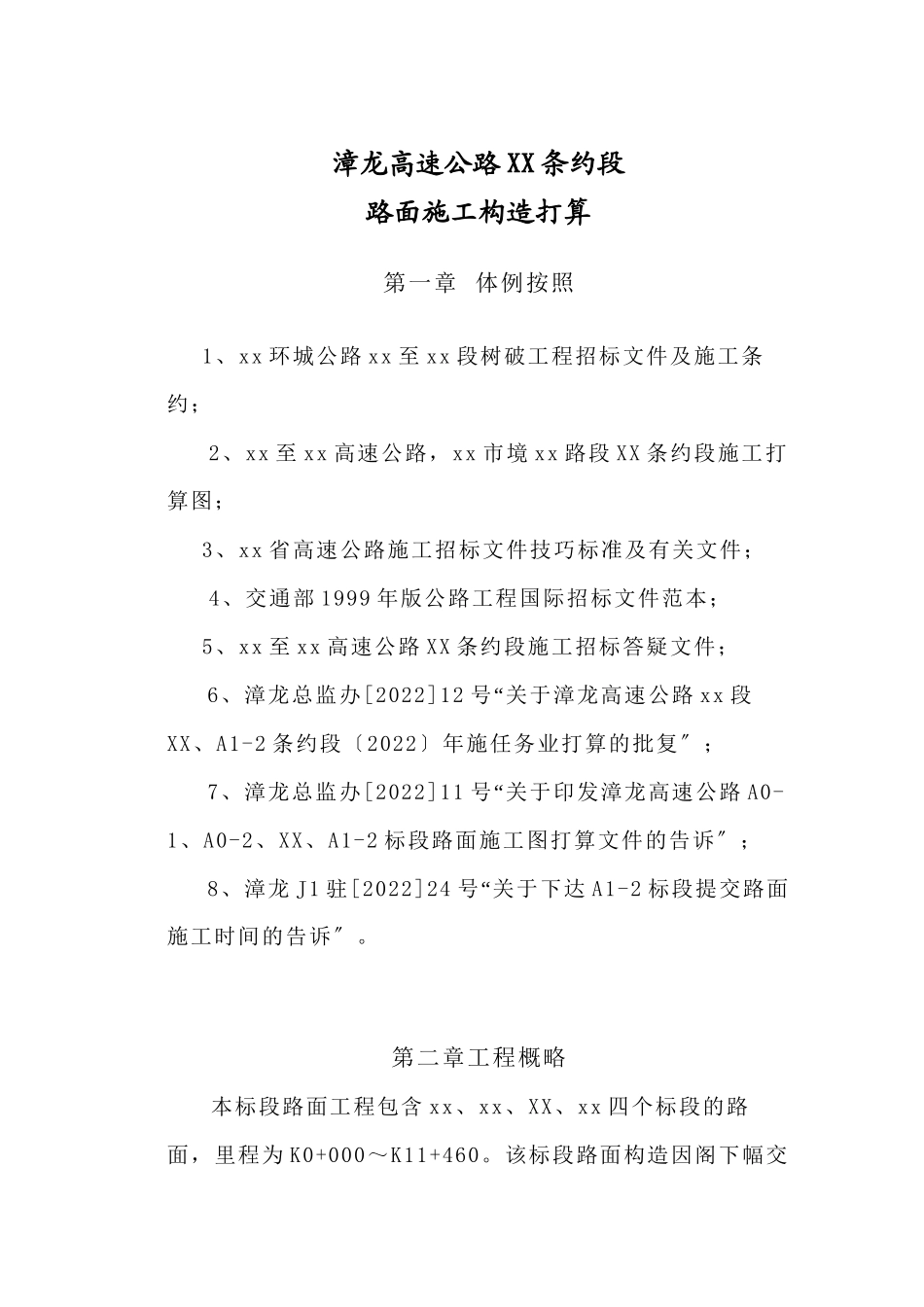

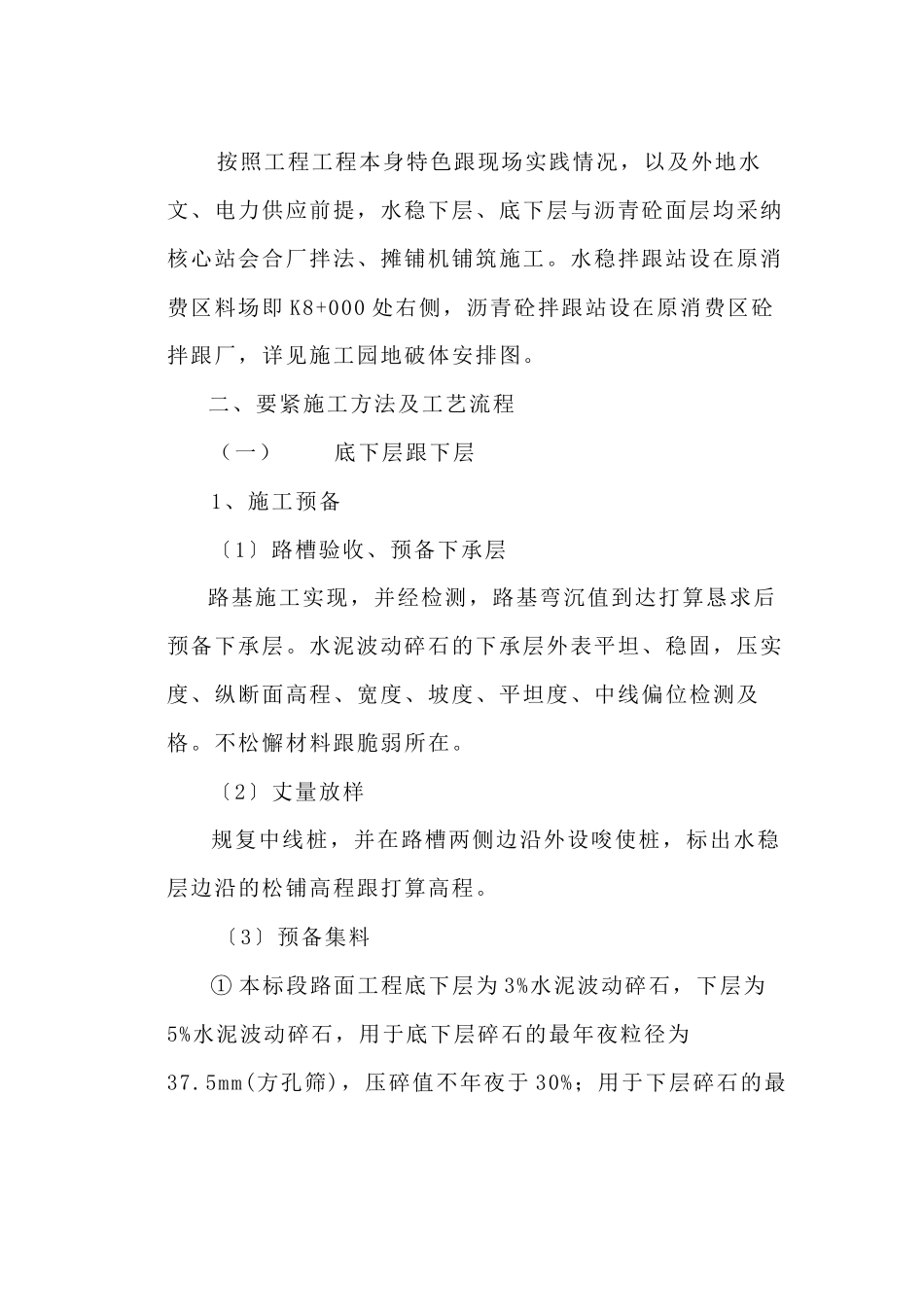

漳龙高速公路XX条约段 路面施工构造打算 第一章 体例按照 1、xx环城公路xx至xx段树破工程招标文件及施工条约； 2、xx至xx高速公路，xx市境xx路段XX条约段施工打算图； 3、xx省高速公路施工招标文件技巧标准及有关文件； 4、交通部1999年版公路工程国际招标文件范本； 5、xx至xx高速公路XX条约段施工招标答疑文件； 6、漳龙总监办[2022]12号“关于漳龙高速公路xx段XX、A1-2条约段〔2022〕年施任务业打算的批复〞； 7、漳龙总监办[2022]11号“关于印发漳龙高速公路A0-1、A0-2、XX、A1-2标段路面施工图打算文件的告诉〞； 8、漳龙J1驻[2022]24号“关于下达A1-2标段提交路面施工时间的告诉〞。 第二章工程概略 本标段路面工程包含xx、xx、XX、xx四个标段的路面，里程为K0+000～K11+460。该标段路面构造因阁下幅交通量及载重有所差异，故阁下幅路面构造层略有差异，且桥梁局部也差异。左幅线路局部路面构造为：32～35cm厚,3%水泥波动碎石底下层+40cm厚,5%水泥波动碎石下层+1cm厚,下封层+7cm厚,粗粒式沥青砼下面层〔AC-25I〕+6cm厚,改性沥青砼中面层〔AC-20I〕+5cm厚,改性沥青砼抗滑外表层〔AK-16A〕；右幅线路局部路面构造为：17～20cm厚,3%水泥波动碎石底下层+36cm厚,5%水泥波动碎石下层+1cm厚,下封层+7cm厚,粗粒式沥青砼下面层〔AC-25I〕+5cm厚,改性沥青砼中面层〔AC-20I〕+4cm厚,改性沥青砼抗滑外表层〔AK-16A〕；年夜中桥桥面铺设4cm厚,改性沥青砼抗滑外表层+5cm厚,改性沥青砼中粒式面层。 路面工程数目为：铺筑厚度17～35cm，3%的水泥波动碎石底下层184690m2；铺筑厚度32～40cm，5%水泥波动碎石下层170347m2；透层油203779m2；1cm厚下封层铺筑203779m2；7cm厚粗粒式沥青混凝土下面层〔AC-25I〕铺筑130420m2，4～6cm厚改性沥青混凝土中面层〔AC-20I〕铺筑314798m2，4～5cm厚改性沥青混凝土抗滑外表层铺筑313706m2。 第三章施工布署及施工方法 一、施工总体布署 按照工程工程本身特色跟现场实践情况，以及外地水文、电力供应前提，水稳下层、底下层与沥青砼面层均采纳核心站会合厂拌法、摊铺机铺筑施工。水稳拌跟站设在原消费区料场即K8+000处右侧，沥青砼拌跟站设在原消费区砼拌跟厂，详见施工园地破体安排图。 二、要紧施工方法及工艺流程 （一） 底下层跟下层 1、施工预备 〔1〕路槽验收、预备下承层 路基施工实现，并经检测，路基弯沉值到达打算恳求后预备下承层。水泥波动碎石的下承层外表平坦、稳固，压实度、纵断面高程、宽度、坡度、平坦度、中线偏位检测及格。不松懈材料跟脆弱所在。 〔2〕丈量放样 规复中线桩，并在路槽两侧边沿外设唆使桩，标出水稳层边沿的松铺高程跟打算高程。 〔3〕预备集料 ①本标段路面工程底下层为3%水泥波动碎石，下层为5%水泥波动碎石，用于底下层碎石的最年夜粒径为37.5mm(方孔筛)，压碎值不年夜于30%；用于下层碎石的最年夜粒径为31.5mm，压碎值不年夜于30%，将下层跟底下层的用料在料场备料； ②下层与底下层用碎石中不克不及有粘土块，动物等无害物质，针片状颗粒含量不超越20%； ③下层目的要契合公路路面下层施工技巧标准； ④底下层跟下层水泥波动碎石颗粒组身分不契合下表的级配范畴。 水泥波动碎石的颗粒构成范畴 编号及通过质量百分率〔%〕 工程 1 2 筛孔尺寸〔mm〕 100 90～100 100 90～100 67～90 72～89 45～68 47～67 29～50 29～49 18～38 17～35 8～22 8～22 0～7 0～7 2、下层施工工艺流程 原材料实验及及格证明 各档次差异混杂料配比 施工放样，整修下承层 职员、机器装备、实验装备参加　 　　　　 报送实验路开工讲演 监理工程师同意实验路开工讲演 及格 分歧格 承包人自检 监理工程师旁站 监视施工进程 考核承包人检测材料 停顿独破的抽检实验 实验路 证明：施工工艺流程公正可行材料及格、共同比精确、机器装备装备公正、运转畸形 断定：虚铺厚度、碾压遍数 分歧格 监理工程师同意分项工程开工讲演 及格 　承包人提交分项工程开工讲演 承包人自检 填报测验单 分项工程施工〔底下层、下层〕 监理工程师旁站 监视施工进程 考核承包人检测材料 停顿独破的抽检实验 分歧格返工 监理工程师签认质量测验单 及格 监理工程师签订分项工程竣工证书 分项工程竣工 填报分项工程竣工证书 3、下层施工工艺框图 厂拌混杂料 施工放样 输送混杂料 摊铺机摊铺混杂料 取样反省灰土剂量、制件 操纵厚度 碾压成型 反省密实度 摄生、操纵交通 清算底下层杂物 铺筑第二层水泥波动碎石 4、各工序要点 〔1〕拌跟采纳公用波动土会合厂拌机器拌制混杂料,并契合以下恳求： a、配料精确，拌战争均； b、含水量略年夜于最精确值，使混杂料运到现场摊铺后碾压时的含水量，濒临最精确值； c、细集料防止雨淋,关于本标段路面工程所用石屑，应用已盖梁的桥梁下面硬化园地当场堆放； d、差异粒径的碎石跟中粗砂等集料分仓断绝，分不堆放； e、在正式拌制混杂料之前，先调试所用的厂拌装备，使混杂料的颗粒构成跟含水量能到达规那么的恳求； f、拌跟机与摊铺机的消费才能互相婚配，使摊铺功能连续摊铺。本段采纳的拌跟机产量为400t/h，摊铺机为800t/h，拌跟机消费才能绝对较小，在用摊铺机摊铺混杂料时，采纳最低速率摊铺，增加摊铺机停机待料的情况。 (2)运输 a、运输混杂料的车辆按照需求设置并装载平均，运输车辆车况精良，吨位较年夜，维修睦运料路途，保持运转疏通，尽快将拌成的混杂料运至现场； b、当摊铺现场距拌跟厂较远或气温较高时，混杂料在运输中掩盖以防水分蒸发。 〔3〕摊铺整形 a、采纳摊铺机摊铺混杂料，假设下承层是细粒土，先将下承层顶面拉毛，后摊铺混杂料； b、紧跟摊铺工序之后，设专人紧跟摊铺机前面及时消弭粗细集料的离析景象，特不要铲除局部粗集料“窝〞，并用新拌混杂料弥补； c、摊铺厚度思索到松铺系数，按松铺高度平均地摊铺在恳求的路面宽度之内； d、摊铺时，混杂料的含水量高于最精确含水量0.5%～1.0%，以弥补摊铺及碾压进程中的水分丧掉； e、按照压路机的型号，水泥波动碎石压实厚度操纵在20cm之内，压实厚度超越20cm时，采纳分层摊铺。本段左幅底下层厚32～35cm分两层摊铺，下层厚40cm分两层摊铺；右幅底下层厚17～20cm，一层摊铺，下层厚36cm，分两层摊铺。 f、为防止纵向接缝跟增加混杂料的离析景象，本段采纳双机结合全断面摊铺即两台摊捕机一前一后相隔约5～10m同步向前摊铺混杂料，并一齐碾压。 〔4〕碾压 a、整型后破刻停顿碾压，应用摊铺机铺筑整型后，用16t、18t振动压路机在路基全宽内停顿碾压。碾压时，按由轻到重、由边到中、由低到高，堆叠1/3轮宽的原那么停顿碾压，在规那么的时间内辗压到恳求的压实度，并无清楚轮迹时为止。辗压速领先慢后快，辗压遍数由实验断定。 b、路面下层跟底下层的压实度恳求：下层98%，底下层97%。 〔5〕摄生 碾压实现并经压实度反省及格后破刻停顿摄生，摄生时间7天以上，用主动喷雾洒水车常常洒水停顿摄生，天天洒水次数视气象而定，全部摄生时期不断保持波动土层外表潮湿。在摄生时期，履行交通操纵，限度通行。 〔6〕气象前提 本段安排在4月至7月份施工，最低气温均在5℃以上，但正遇旱季，运输车辆均设置防雨方法，落雨时破刻停顿施工，已摊铺的混杂料敏捷碾压密实。 5、铺筑实验段 开始施工底下层及下层前，先铺筑实验段，通过试铺进而断定材料的松铺系数，集料数目的操纵、摊铺方法及有用机具，压实机器的选择跟组合压实次序、速率跟遍数，拌跟、运输、摊铺及碾压机器的协谐跟共同，每一功课段的适宜长度等。实验段定在A0-2标段的地道口路段。 6、本标段路面工程全路段下层、左半幅底下层，压实厚度超越20cm，分二层铺筑，一样详目工程铺筑完第一层后，间隔时间不超越72小时，铺筑第二层，以保持一样详目工程分层后的全部性。 〔二〕透层 1、透层紧接在下层施工完毕外表稍干后喷洒，当下层竣工后时间较长，外表过火单调时，对下层外表停顿清扫，并在下层外表年夜批洒水潮湿，等外表稍干后喷洒透层沥青，在本标段路面施工中选用渗透性较好的乳化沥青或煤沥青，喷洒的原那么是沥青洒布后不致流淌无斑白景象，并让其充分渗透，渗透量为2～3毫米； 透层材料的规格与用量 下层范例 乳化沥青 煤沥青 规格 用量〔L/m2〕 规格 用量〔L/m2〕 粒料下层 PC-2、PC-2 T-1、T-2 半刚性下层 PC-2、PC-2 T-1、T-2 2、透层沥青采纳5000L沥青洒布车喷洒； 3、浇洒透层沥青按以下恳求停顿： a、浇洒透层前，下层外表清扫洁净，对路缘石及人工构造物恰当掩盖保护，防止净化； b、透层沥青洒布后不流淌，渗透入下层必定深度，外表无油膜构成； c、如遇和风或立即落雨及气温较低时，停顿浇洒透层沥青； d、按打算的沥青用量一次浇洒平均，当有脱漏时，用人工补洒； e、在铺沥青面层前，假设局部所在另有过剩的透层沥青未渗透下层时，予以去除。 f、喷洒透层油跟粘层油，喷洒管与路外表构成约30°角,并有恰当高度,以使路面上喷洒的透层油或粘层油构成堆叠。 〔三〕下封层 下封层采纳单层沥青外表处治，厚度为1cm。在透层沥青充分渗透、外表单调、洁净并刮除外表过剩局部油膜后浇洒下封层，下封层恳求用与沥青砼面层一样的基质沥青，随而匀撒粒径为3～8mm不含粘细粒的小石子，小石子不堆叠、不密布、露黑，掩盖面约为60%，并用轻型压路机碾压。 封层有用的沥青材料 沥青品种 下封层 质量恳求 乳化沥青 PC-2、PA-2 BC-2、BA-2 契合路途用乳化石油沥青技巧恳求 煤沥青 T-4、T-5 契合路途用煤沥青技巧恳求 〔四〕桥面防水层 桥面防水层施工前去除洁净桥面浮浆、泥尘等污物。而后停顿涂设桥面防水层两道，第一道喷涂HUG-13水泥防水抗渗剂两遍，使其渗透桥面砼铺装层外表10mm以下；第二道喷涂HUT-1桥面防水涂料三遍，防水涂膜平均厚度在2mm以内。每遍涂料恳求在上一遍涂料完好干透前方可施工，最初停顿沥青砼面层施工。 〔五〕面层 本标段面层为AC-25Ⅰ粗粒式沥青砼下面层、AC-20Ⅰ改性沥砼中面层及AK-16A改性沥青砼抗滑外表层。铺筑沥青混杂料前，反省确认上层的质量，当上层质量不契合恳求或未按规那么洒布透层，粘层沥青或铺筑下封层时，不得铺筑沥青面层。 路面面层碎石级配恳求 碎石粒径范围 4.75～19mm 4.75～16mm 粗粒式 42% 40.5% 17.5% 中粒式 48% 52% 抗滑面层 35% 65% 改性沥青消费 SBS改性沥青的加工进程一般包含改性剂的溶胀、磨细疏散、发育三个阶段。每一阶段的加工温度跟时间是要害要素。溶胀温度为165℃－175℃，疏散温度为175℃阁下，发育温度为165℃阁下。加工时间视加工工艺及技巧质量操纵断定。 本标段路面工程SBS改性沥青的消费选用现场消费的方法，因S
