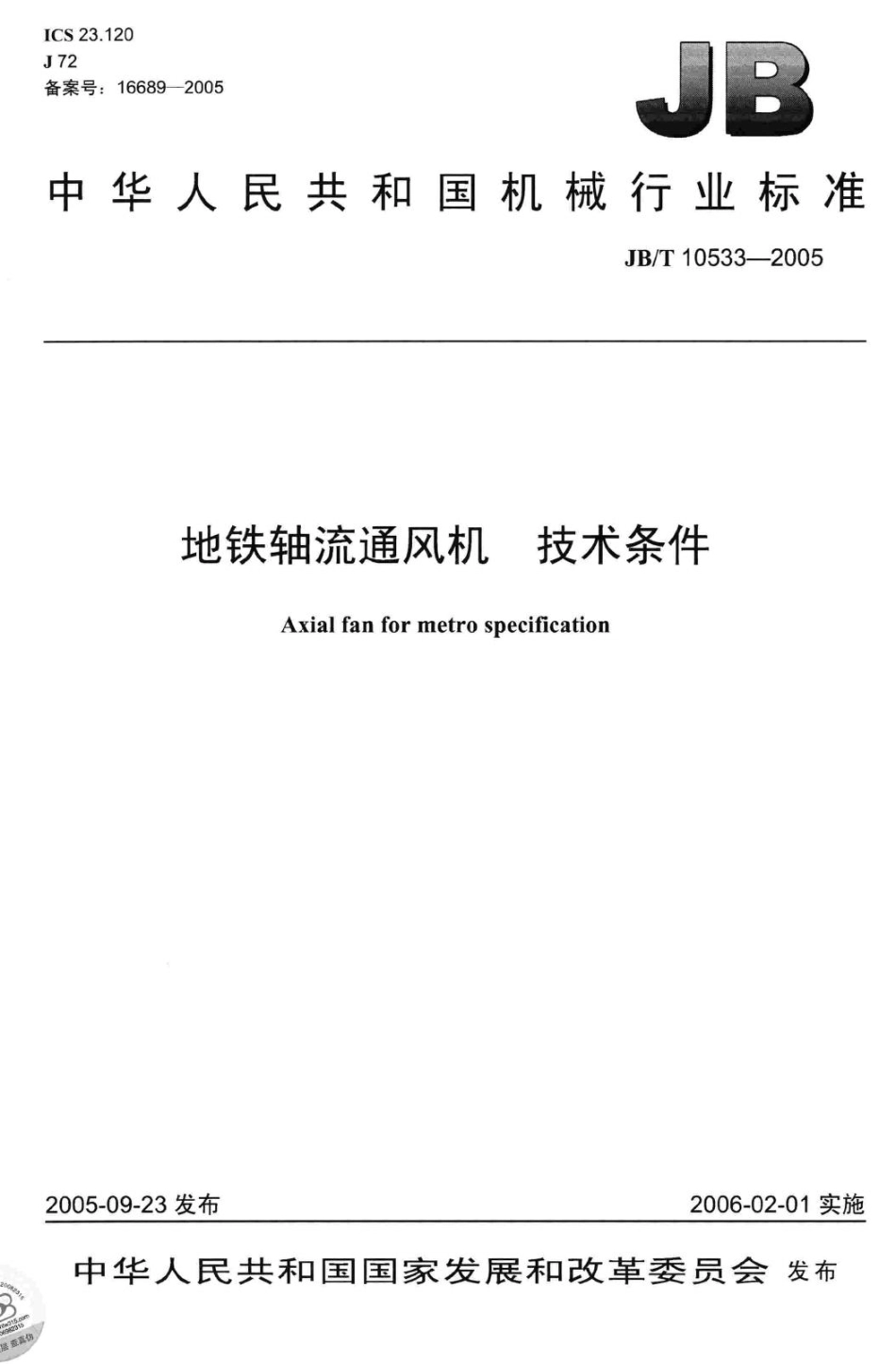

ICS23.120J72备案号：16689一2005B中华人民共和国机械行业标准JB/T10533-2005地铁轴流通风机技术条件Axial fan for metro specification2005-09-23发布2006-02-01实施中华人民共和国国家发展和改革委员会发布JB/T10533-2005反风量是指可逆转式地铁轴流通风机在与正向运行相同的管网阻力下，反向运行时的风量。3.3防喘振装置anti-surge device安装在风机本体上的在风机向小流量运行时，可以防止喘振现象发生的装置。3.4正反向切换conversion between positive and negative direction风机从全速正转到全速逆转或从全速逆转到全速正转的过程。4技术要求风机应符合本标准的规定，并按经规定程序批准的图样和技术文件或供需双方协议要求制造。4.1产品性能4.1.1风机应进行机械运转试验，测量轴承温升和振动应符合下列规定：a)在风机机壳外表面的振动速度均方根值不得超过4.6mms。b)在轴承表面测得的轴承温度不得高于环境温度40。4.1.2对各系列机号的风机均应进行噪声测量，并绘出A声级噪声特性曲线，其比A声级应符合JBT8690的规定。4.1.3空气动力性能风机的空气动力性能参数主要有：流量、压力效率、内功率等。对于可逆转式风机，还应包括在反向运行时的述性能参数。4.1.3.1在同一管网阻力下，可逆风机的反风流量与正向流量之比不小手95%。4.1.3.2每个系列的风机均应进行空气动力性能试验，并编制性能试验报告。4.1.3.3在额定转速下，在工作区域内，风机的实测空气动力性能曲线与典型性能曲线的偏差应满足下列规定：)在规定的风机压力或静压下，所对应的流量偏差为士5%：或在规定的流量下，所对应风机压力或静压偏差为士5%。b)风机叶轮效率不得低于其对应点效率的3%：或风机叶轮静效率不得低于其对应点效率的2%。注1：典型性能曲线是指新产品鉴定时所确认的性能曲线。注2：偏差=实测值-标准值100%。标准值4.1.4耐高温性能对H型风机在气体温度250时连续运转1h内，不会出现机械、电气或绩构方面的故障。对M型风机在气体温度150C时连续运转内，不会出现机械、电气或结构方面的故障。4.2结构4.2.1风机基本设计4.2.1.1风机在环境温度为一25+50且相对湿度不超过95%的条件下，按使用寿命至少为10a(易损件除外)，第一次大修前的安全运转时间应不少于18000h设计。4.2.1.2风机的型式尺寸、参数及性能曲线应符合GB/T3235的规定。4.2.1.3同一系列中机号相同的风机，其部件（包括备件和备用组件）应能互换。4.2.2叶轮4.2.2.1叶片安装角的偏差应符合JB/T10214的规定。4.2.2.2叶轮应进行平衡校正，并符合JB/T9101的规定。4.2.2.3叶轮应满足最高转速的110%，并符合B/T6445的规定。4.2.2.4叶轮与轴的联接，在轴头应有紧固装置，且该紧周装置自身在叶轮正转或反转时均具备防松功能。4.2.2.5叶轮应具有足够的刚度，在搬运和运转中不得产生变形。2
