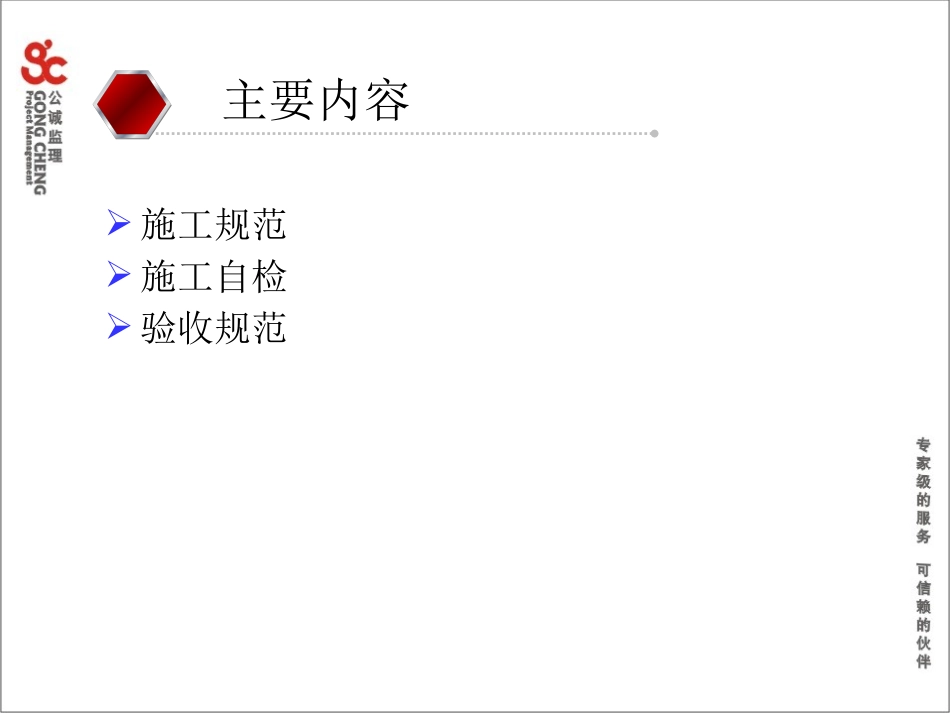

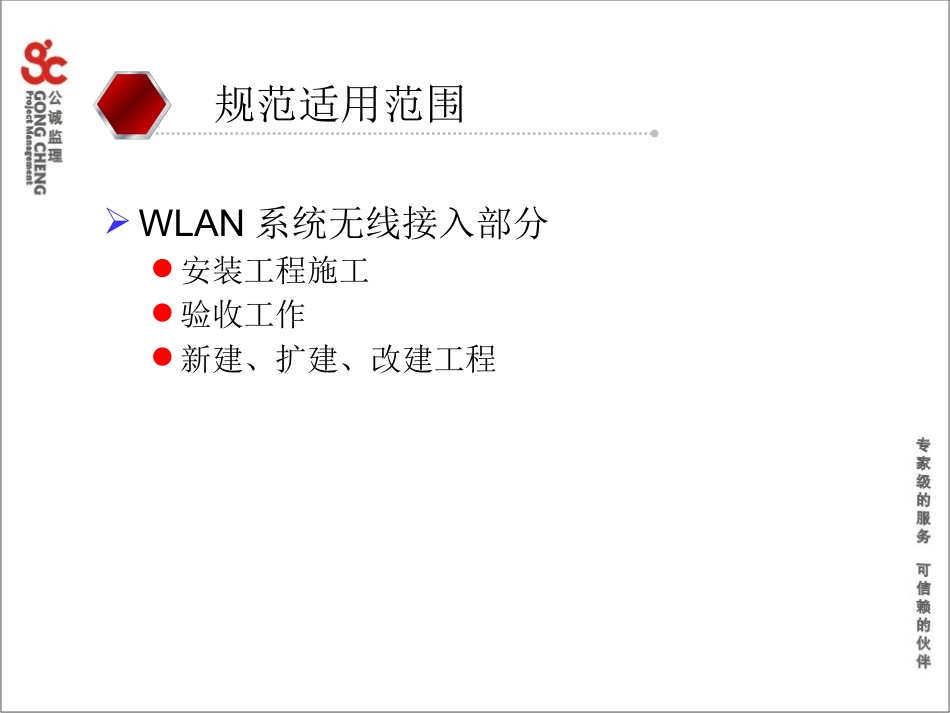

WLAN热点建设工程 施工及现场验收规范 施工规范 施工自检 验收规范 主要内容 WLAN系统无线接入部分 安装工程施工 验收工作 新建、扩建、改建工程 规范适用范围 常用术语 施工规范 施工自检 验收规范 主要内容 施工环境的要求 设备器材检验 电缆走道（或槽道）安装 设备安装 线缆布放 防雷接地 标签 施工规范 施工区域的井道、楼板、墙壁等不得渗水。施工区域及其附近严禁存放易燃易爆等危险品。市电已引入，照明系统已能正常使用。室外易于固定，无阻挡 施工环境要求 设备和材料的检查 规格型号 数量 外观 工程内容的核实 设计图纸 工程说明表 设备器材检验 位置、高度符合工程设计要求 根据建筑物的实际情况和业主的要求，尽量不外露布放 平直，无明显扭曲和歪斜 吊挂、立柱、侧旁支撑应牢固、整齐、平直 所有油漆铁件的漆色应一致，刷漆均匀，不留痕，不起泡。电缆走道（或槽道）安装 AP、Modem和交换机的安装 无源设备的安装 天线安装 设备安装 AP类型 室内型 自带天线 外接天线 室外型 设备安装位置必须符合工程设计要求。设备安装时必须牢固固定 在安装AP的时候，要考虑以太网交换机、Modem跟AP之间的距离限制。自带天线型AP尽量安装在较高的位置，最好能直接可视，不能安装在金属天花板上面或金属走线架等金属材料的后面。设备安装-AP、Modem和交换机的安装 室外型AP必须进行防雷、防盗、防水、防晒、防破坏处理 当AP采用POE供电时，必须将电源引入POE供电模块，然后通过网线给AP供电 要明确每个AP设备的功率，匹配相应的供电模块。安装POE供电模块，需用扎带固定在机架上，保持良好通风、散热。采用空气开关引电源线排插，为POE供电模块集中供电。当设备外露于公共场所的情况下，需考虑设备的安全性。设备安装-AP、Modem和交换机的安装 安装位置、设备型号必须符合工程设计要求 安装位置应便于调测、维护和散热 附近无强电、强磁、强腐蚀性设备 牢固固定，不可摇动，不允许悬空放置 接头牢固可靠，电气性能良好，两端应牢固固定，并做好防水处理。对布放在室外的，必须做好防水、防尘、防晒处理。在接入室分多网合路系统中，参照中国电信广东公司室内分布系统工程施工及验收规范的要求进行安装 设备安装-无源设备的安装 总体要求 安装位置、型号必须符合工程设计要求 安装必须牢固、可靠，清洁干净 挂墙式天线 保证天线垂直美观 吸顶式天线 保证天线水平 安装在天花板下时，应不破坏室内整体环境；安装天花板吊顶内时，应预留维护口 不允许与金属天花板吊顶直接接触 装修吊顶为石膏板，可依照设计要求将天线安装于吊顶与天花之间 设备安装-天线安装 电梯内的天线 必须用膨胀螺栓牢固固定于电梯井壁 室外天线 采用具有防雷设备的专用支架固定 室外天线与跳线的接头应作防水处理。室外天线的安装位置必须保证天线主覆盖方向前方无明显阻挡物，其指向和俯仰角可以根据覆盖目标进行微调。设备安装-天线安装 线缆布放的一般要求 线缆的规格、型号应符合工程设计要求。所放线缆应顺直、整齐，线缆拐弯应均匀、圆滑一致，下线按顺序。线缆两段应有明确的标志。射频同轴电缆的布放和电缆头的安装 需要弯曲布放时，应满足最小弯曲半径的要求 射频同轴电缆所经过的线井应为电气管井，不得使用风管或水管管井。确保无强电、强磁的干扰 设备安装-线缆布放 射频同轴电缆的布放和电缆头的安装 应尽量在线井和吊顶内布放，并用扎带进行牢固固定，严禁馈线沿建筑物避雷线捆扎。射频同轴电缆布放时不能强行拉直，以免扭曲内导体。射频同轴电缆的连接头必须牢固安装，接触良好，并做防水密封处理。电缆头的规格型号必须与射频同轴电缆相吻合。所有室内使用的7/8”以上的射频同轴电缆要用粗扎带捆扎，没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带；所有室外使用的扎带均要求使用黑色扎带，扎带尾段必须预留23mm的余量；室外射频同轴电缆若悬空布放必须使用钢丝绳固定。设备安装-线缆布放 走线管走线管 对于不在机房、线井和天花吊顶中布放的射频同轴电缆，应套用PVC 走线管。走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，其固定间距应能保证走线不出现交叉和空中飞线的现象。若走线管无法靠墙布放（如地下停车场），馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。走线管进出口的墙孔应用防水、阻燃的材料进行密封。设备安装-线缆布放 五类线的布放 布放最长不超过100米 五类线布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。五类线缆终接后，应有余量。必须用尼龙绑扎带牢固绑扎。在弱电井桥架内和吊顶内隐蔽走线位置布放时，绑扎间距应不大于1 米；在弱电井开放处和明线布放时，绑扎间距应不大于30 厘米。五类线的弯曲半径应符合：非屏蔽4 对对绞电缆的弯曲半径应至少为电缆外径的4 倍；屏蔽4 对对绞电缆的弯曲半径应至少为电缆外径的610倍。设备安装-线缆布放 五类线的布放 不受强电、强磁等源体的干扰 五类线与电源线平行敷设时 对绞电缆与电力电缆平行敷设，最小净距为130mm 有一方在接地的金属槽道或钢管中，最小净距为70mm 双方都在接地的金属槽道或钢管中，且平行长度小于10m 时，最小间距可为10mm。走线架或PVC 管不允许有交叉和空中飞线的现象。五类线终接应符合设计和施工操作规程，终接前必须核对缆线标示内容是否正确，缆线中间不允许有接头，终接处必须牢固、接触良好。连接室外AP的五类线，必须在与设备连接处加装避雷器 。设备安装-线缆布放 电源线的敷设 电源线的敷设路由及截面应符合设计规定。直流电源线和交流电源线宜分开敷设，避免绑在同一线束内。电源线必须根据设计要求穿铁管或PVC 管后布放，穿入管内的电源线不得有接头。电源线与同轴电缆不能捆扎在一起 。设备安装-线缆布放 光纤的布放 得有交叉、扭曲、空中飞线等情况。室内光纤敷设完成后，对于光纤进线穿越的楼板洞、墙洞需用防火材料封堵。室内光纤敷设必须防雷、防强电、防机械损伤、防鼠、防潮、防火。光纤敷设安装的最小曲率 敷设过程中应不少于光缆外径的20倍 安装固定后应不少于光缆外径的10倍；光纤距离限制：多模光纤直径为62.5um时，两站点间最大距离275米；多模光纤直径为50um时，两站点间最大距离550米。单模光纤直径为9um时，两站点间最大距离3公里，最长支持10km。设备安装-线缆布放 室内安装时，设备必须与建筑的防雷保护接地系统相接，或则新建简易地网及室内地线排 天线支撑件、室外馈线等室外设施连接到建筑的防雷保护接地系统 主机保护地、室外馈线、天线支撑件的接地点应分开 当天线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接地 避雷针要求电气性能良好，接地良好 设备安装-防雷接地 每个设备和每根电缆的两端都要挂上标签，注明设备的名称、编号和电缆的走向 AP设备标签：网线标签：终止端：FROM 设备名n-m楼层数F 起始端：TO设备名n-m楼层数F 注：以上n表示设备的编号，m表示该设备安装的楼层。按照设计文件要求注明与3G和WLAN信源合路时合路器的放置位置 对已覆盖的公共区域必须使用中国电信广东公司统一规定下发的信号覆盖标识品牌（附图），进行中国电信的品牌宣传。设备安装-标签 施工规范 施工自检 验收规范 主要内容 初验的条件 终验的条件 器件及材料数量的验收 设备安装工艺检验 WLAN系统质量验收 验收注意事项 验收规范 初验的条件 完成自检 确认WLAN系统路由可达互联网 提交交工文件和工程初验申请表 初验的内容 安装器件及材料数量 安装工艺 系统质量 初验交工资料 初验条件 终验的条件 初验合格 3个月试运行期 系统运行稳定 无用户投诉 终验的内容 初验遗留问题 试运行报告 终验条件 器件及材料数量的验收由施工单位在自检完成后填写已安装设备明细表，由监理公司或建设方的随工代表抽查、核实，该表作为竣工验收的结算依据。器件及材料数量的验收 设备安装检测 AP、Modem和交换机 安装位置、数量、类型与设计方案 馈线及相关设施 各类线缆的连接头必须牢固安装，接触良好 标签 网线的标签 设备安装工艺检验 按以下顺序进行验收测试 关键参数验收；局域网内覆盖效果验收；端到端的业务性能的验收；网管连通性验收 频点干扰情况 WLAN系统质量验收 WLAN验收内容和指标要求 WLAN端到端业务性能验收 上网认证通过测试 DHCPWEB认证 PPPoE拨号认证 网络业务性能测试 信号强度 下行无线数据传输速率 丢包率 时延 WLAN局域网内系统质量验收 覆盖效果 信号强度 局域网内业务性能 信号质量 上、下行无线数据传输速率 丢包率 时延 WLAN系统质量验收系统质量验收（2大部分）大部分）WLAN验收内容和指标要求 WLAN系统质量验收（系统质量验收（3小部分）小部分）频点干扰 情况验收 AP关键参 数验收 AP与网管连 通性验收 WLAN局域网内系统质量验收连接图 测试电脑当作服务器测试电脑当作客户端测试电脑当作监控端AP服务端有线方式连接AP测试电脑当作服务器测试电脑监控端AP测试电脑客户端服务端无线方式连接APWLAN局域网内系统质量验收 验收子验收子项目项目工具工具方法方法指标要求指标要求信号强度黄马夹仪表或NetworkStumbler软件采用点测方法,用黄马夹或笔记本Networkstumbler或其它同类仪表在每个AP的覆盖区域边缘位置抽测4个点，每个测试点至少观察10秒，记录信号强度平均值，要求被测点结果100达标，测试过程仪表使用统一。若采用Networkstumbler时，在测信号强度前，要求重新运行一次该软件。记录测试结果为:Networkstumbler实际测试接收信号强度3dbm（校准）。抽测的4个边缘测试点，接收信号强度全部75dBm信号质量Ominipeek软件用户终端无线网卡接收到的下行信号S/N值全部10dB数据传输速率Chariot软件抽测的1个边缘点，单用户接入AP进行局域网内测试，有线连接方式下，上、下行数据传输速率均值不低于4Mbits/s；无线连接方式下，上、下行数据传输速率均值不低于2Mbits/s终端Ping-AP时延单用户接入AP进行局域网内测试时，ping 该点信号最强的AP平均时延10ms丢包率要求ping丢包率不大于3采用点测方法在每个AP的目标覆盖区域内至少选择2个测试点，一个优秀点(指在场强为-50dBm -60dBm范围内)、一个边缘点。在Ap接入室内分布的情况下，要求测试设计方案中目标覆盖区域内天线口输出功率最小的天线的信号覆盖情况与业务传输性能。使用笔记本3台（要求CPU不低于1.66GHz，内存为不低于512MHz，使用迅驰或思科网卡）Chariot软件EndPoint软件进行局域网内测试，无线客户端与服务端Ping通后，服务端运行Chariot、Endpoint，客户端运行EndPoint。Chariot测试开始后，运行监控端的Omnipeek开始监控。每个测试点测三次,每次观察1分钟记录数据传输速率平均值，取三次的统计平均作为该点的S/N值、数据传输速率值。终端电脑终端电脑运行CMD，采用ping AP方式获得丢包率、时延。ping参数设置为发送数据包50次，包大小为64字节的方式进行Ping测试，模式：ping n 50+IP地址 l 64端到端业务性能的验收端到端业务性能的验收 IPIP城域网城域网APAPAPAPL L2 2 SwitchSwitchDSLAMDSLAMBRASBRAS1010/100100M M802802.1111b b802802.1111b bNMSNMSServerServerRadius Radius ServerServerPortalPortalServerServer省网大后台省网大后台测试服务器端到端业务性能验收 验收项目验收项目验收子项目验收子项目工具工具方法方法指标要求指标要求DHCPWEB认证笔记本电脑1、把测试笔记本电脑的无线网卡配置成自动获取IP地址2、用户获取
