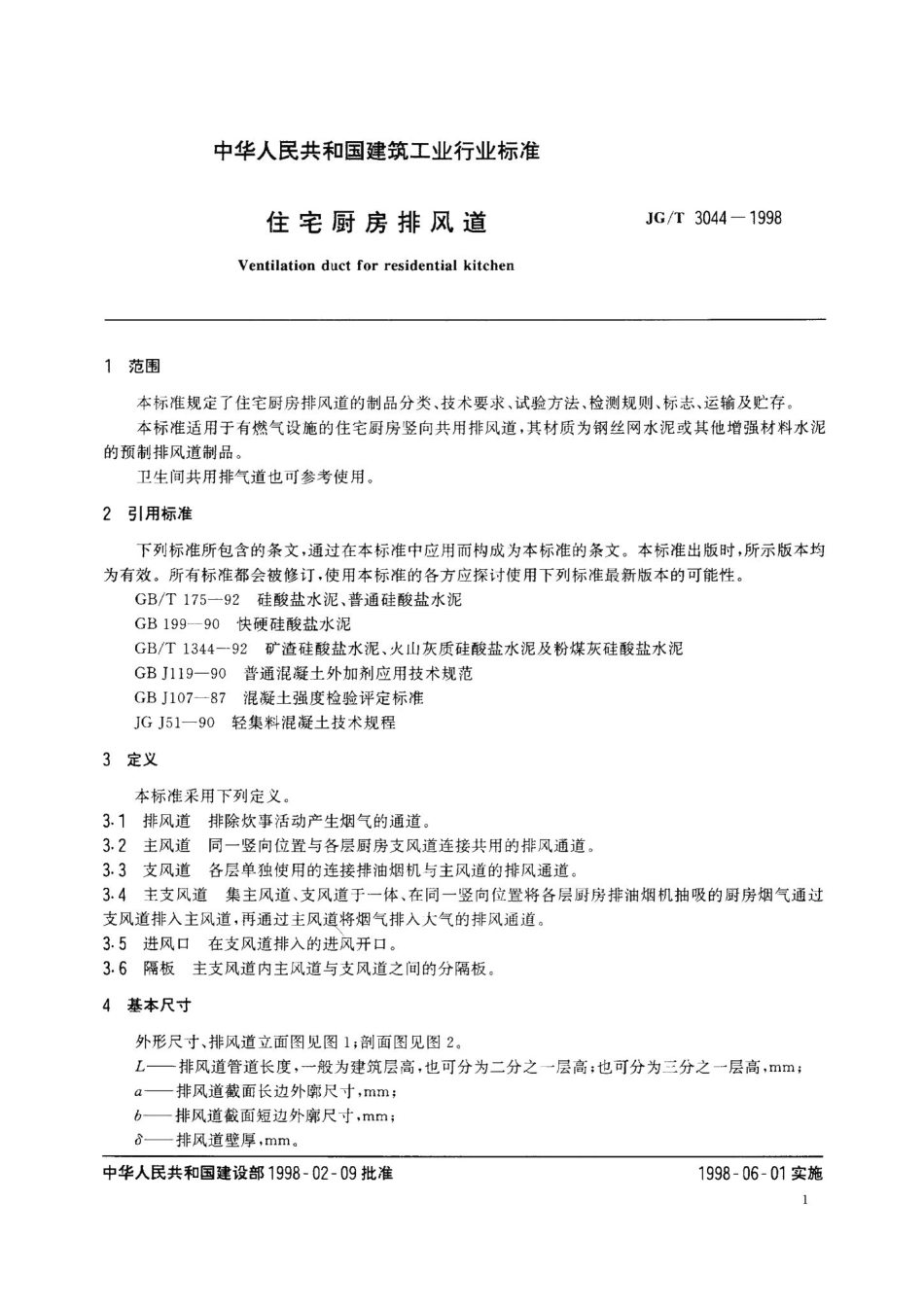

G中华人民共和国建筑工业行业标准JG/T3044-1998住宅厨房排风道Ventilation duct for residential kitchen1998-02-09发布1998-06-01实施中华人民共和国建设部发布中华人民共和国建筑工业行业标准住宅厨房排风道JG/T3044-1998Ventilation duct for residential kitchen1范围本标准规定了住宅厨房排风道的制品分类、技术要求、试验方法、检测规则、标志、运输及贮存。本标准适用于有燃气设施的住宅厨房竖向共用排风道，其材质为钢丝网水泥或其他增强材料水泥的预制排风道制品。卫生间共用排气道也可参考使用。2引用标准下列标准所包含的条文，通过在本标准中应用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T175一92硅酸盐水泥、普通硅酸盐水泥GB199一90快硬硅酸盐水泥GB/T1344一92矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GBJ119一90普通混凝土外加剂应用技术规范GBJ107一87混凝土强度检验评定标准JGJ51一90轻集料混凝土技术规程3定义本标准采用下列定义。3.1排风道排除炊事活动产生烟气的通道。3.2主风道同一竖向位置与各层厨房支风道连接共用的排风通道。3.3支风道各层单独使用的连接排油烟机与主风道的排风通道。3.4主支风道集主风道、支风道于一体、在同一竖向位置将各层厨房排油烟机抽吸的厨房烟气通过支风道排入主风道，再通过主风道将烟气排入大气的排风通道。3.5进风口在支风道排入的进风开口。3.6隔板主支风道内主风道与支风道之间的分隔板。4基本尺寸外形尺寸、排风道立面图见图1；剖面图见图2。L一排风道管道长度，一般为建筑层高，也可分为二分之一层高：也可分为三分之一层高，mm；a一排风道截面长边外廓尺寸，mm;b一排风道截面短边外廓尺寸，mm;6一排风道壁厚，mm。中华人民共和国建设部1998-02-09批准1998-06-01实施1
