高尔夫球头用钛及钛合金板材 YST 795-2012.pdf

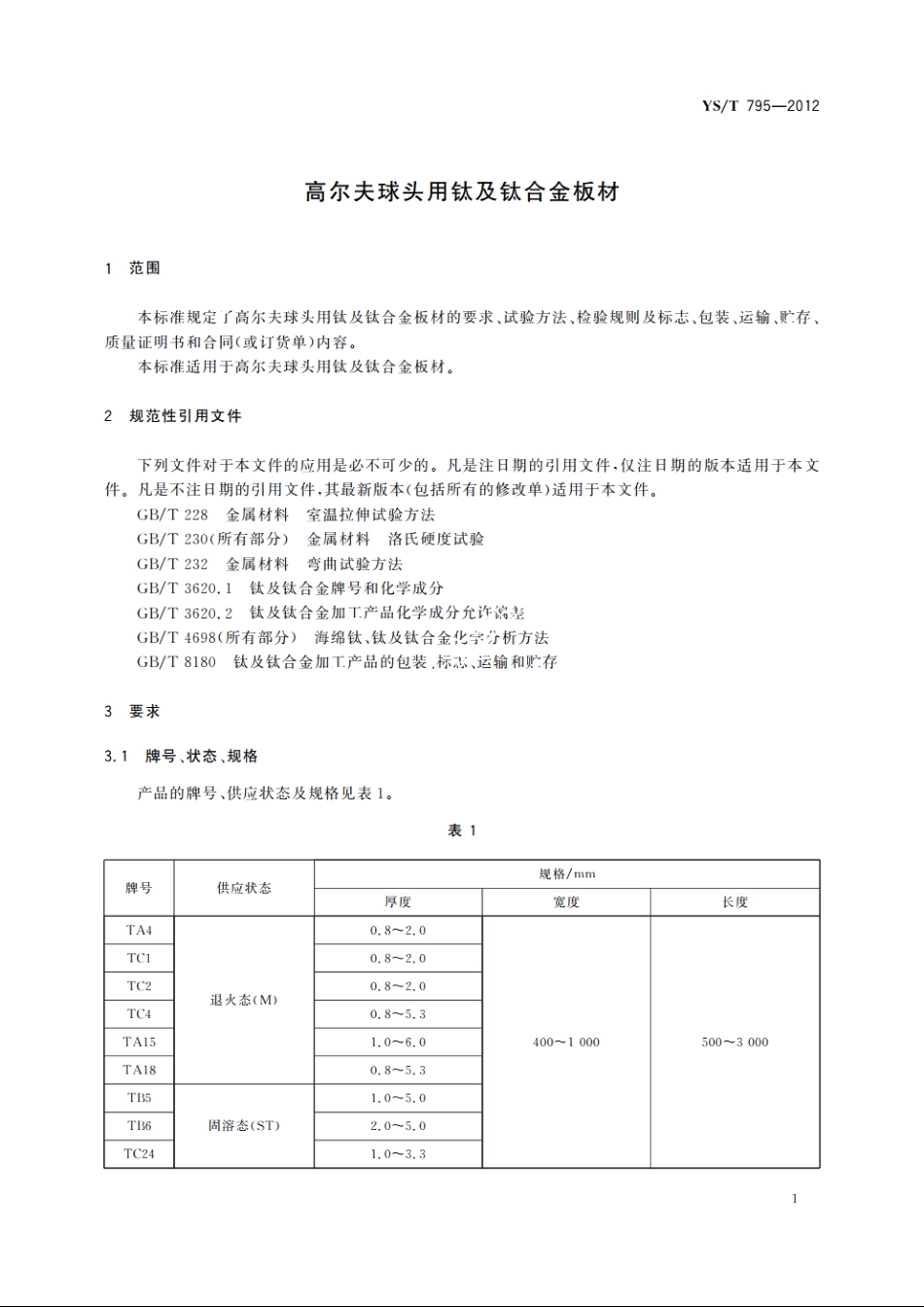

YS/T795-20123.2标记产品标记按产品名称、标准编号、牌号、状态和规格的顺序表示。示例：用TC24合金生产的、符合本标准要求的、固溶态(ST)、厚度为3.3mm,宽度为1000mm、长度为2000mm的定尺板材，标记为：钛板YS/T795一2012T(C24ST3.3100020003.3化学成分产品的化学成分应符合GB/T3620.1中相应牌号的规定。需方复验时，化学成分允许偏差应符合GB/T3620.2的规定。3.4尺寸允许偏差3.4.1板材厚度、宽度和长度的允许偏差应符合表2的规定。表2单位为毫米厚度厚度允许偏差宽度允许偏差长度允许偏差0.8-2.0士0.102.03.0士0.15+5+10003.04.0士0.204.0-6.0士0.303.4.2板材的不平度应符合表3的规定。表3牌号不平度/(mnm/m),不大于TIB5、TC2430TB650其他牌号153.4.3经剪切的板材边部应切齐，无裂口、卷边、毛刺。3.4.4板材各角应切成直角，切斜应不超过板材长度和宽度的允许偏差。3.5力学性能3.5.1拉伸性能板材的室温拉伸性能应符合表4的规定。表4牌号厚度/mm抗拉强度Rm/MPa规定非比例延伸强度Rm.:/MPa断后伸长率A/%TA40.8-2.0580485-655202YS/T795-2012表4（续）牌号厚度/mm抗拉强度Rm/MPa规定非比例延伸强度Rm.,/MPa断后伸长率A/%TCI0.8-2.0590-73525TC20.8-2.0685150.8-2.012TC48958302.05.310TA151.0-6.0930113085510TA180.8-5.3590-73525TB51.0-5.0705-945690-83510TB62.05.010006TC241.0-3.3100090083.5.2洛氏硬度3.5.2.1表5规定厚度范围的TC4、TA15、TB5、TB6和TC24板材应进行洛氏硬度(HRC)检验，检验结果应符合表5的规定。3.5.2.2需方要求并在合同中注明时，其他牌号和厚度小于表5规定的TC4、TA15、TB5、TB6和TC24的板材可进行洛氏硬度(HRC)检验，仅报实测作。3.6工艺性能需方要求并在合同中注明时，板材应按表。的规定进行弯曲试验，弯曲后试样的弯曲部位不应产生裂纹。表5牌号厚度/mm洛氏硬度HRCTC41.3-5.332-38TA151.4-6.030TB51.55.020-35TB62.0-5.032TC241.5-3.332表6牌号板材厚度/mm弯芯直径/mm弯曲角/()TA40.8-2.06T105TCI0.8-2.03T70TC20.8-2.03T60
