锰酸锂 YST 677-2008.pdf

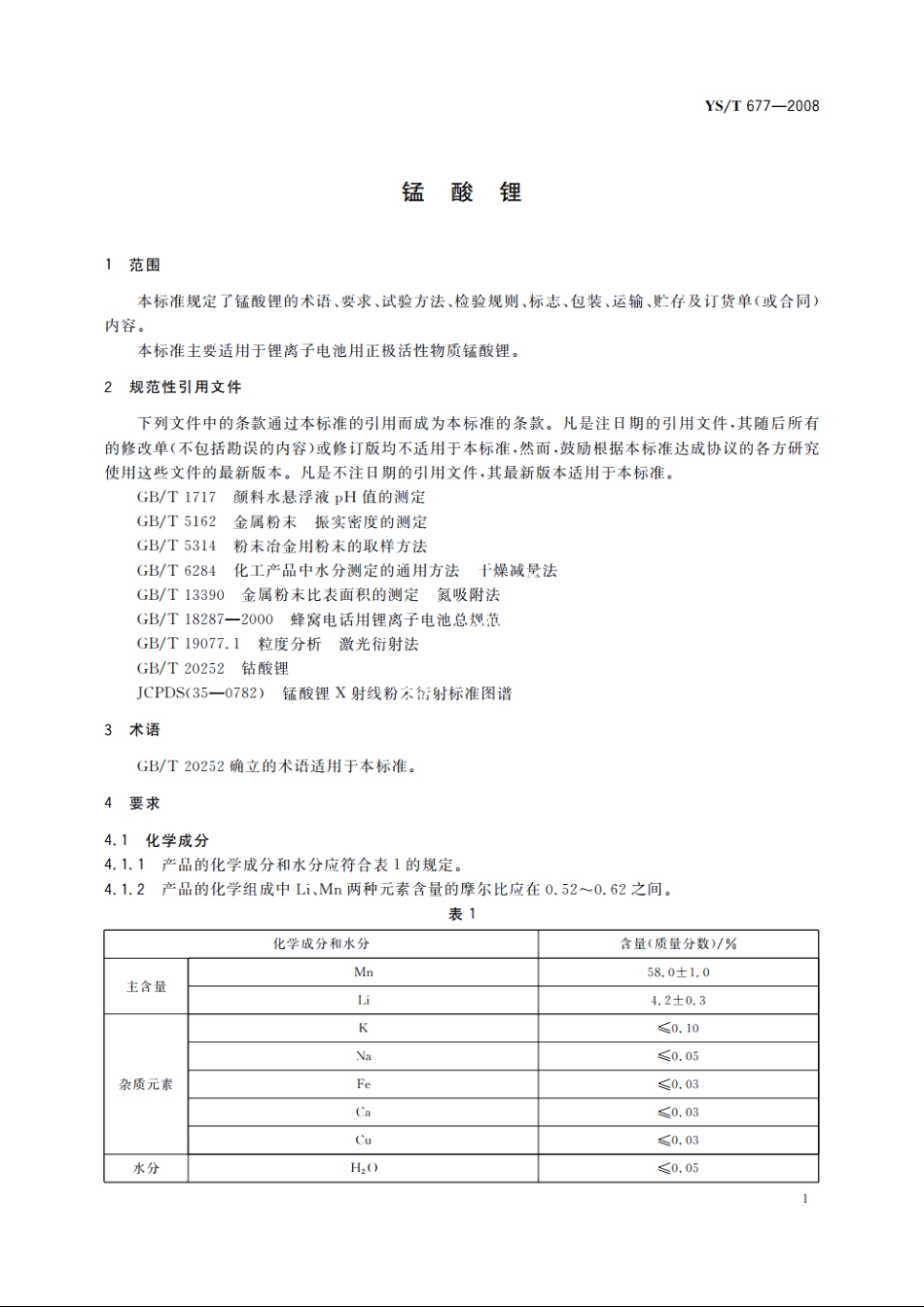

YS/T677-20084.2外观质量产品的外观应为黑色粉末，颜色均一，无结坎。4,3晶体结构产品应为尖品石结构，应符合JCPDS(35-0782)标准。4.4物理性能4.4.1振实密度产品的振实密度应不小于1.8g/cm3。4.4.2粒度分布产品的粒度分布要求呈正态分布，特征值要求范围如下：D应大于2.0m;D0应在4.0m30.0m范围内：Dg应小于50.0m。4.4.3比表面积产品的比表面积应在0.5m/g2.0m2/g范围内。4.5pH值产品的pH值应在8.511.0范围内。4.6电化学性能4.6.1首次放电比容量产品在规定条件下的首次放电比容量应不小于110mAh/g。4.6.2首次充放电效率产品在规定条件下的首次充放电效率应不小于90%4.6.3平台容量比率产品在规定条件下第10次充放电循环后平台容县比率应不低于90%，第100次充放电循环后平台容量比率应不低于85%。4.6.4循环寿命产品在规定条件下放电容量达到第-殖环放电容量的80%时循环次数应不低于500次。5试验方法5.1化学成分5.1.1产品化学成分的测定按附录A、附录B的规定进行。5.1.2水分测定按GB/T6284的规定进行，样品烘十温度提高到120C。5.1.3产品Li、Mn两种元素含量的摩尔比按5.1.1测定的结果计算。5.2外观质量产品的外观质量用目视检查。5.3晶体结构产品的品体结构用X射线粉末衍射仪检测。5.4物理性能5.4.1振实密度产品振实密度的测定按GB/T5162的规定进行，振幅提高到5cm,震动300次土5次。5.4.2粒度分布产品粒度分布的测定按GB/T19077.1的规定进行。5.4.3比表面积产品比表面积的测定按GB/T13390的规定进行。5.5pH值产品pH值的测定按GB/T1717的规定进行。2
