镀银(银镍复合镀)铜及铜合金圆线 YST 867-2013.pdf

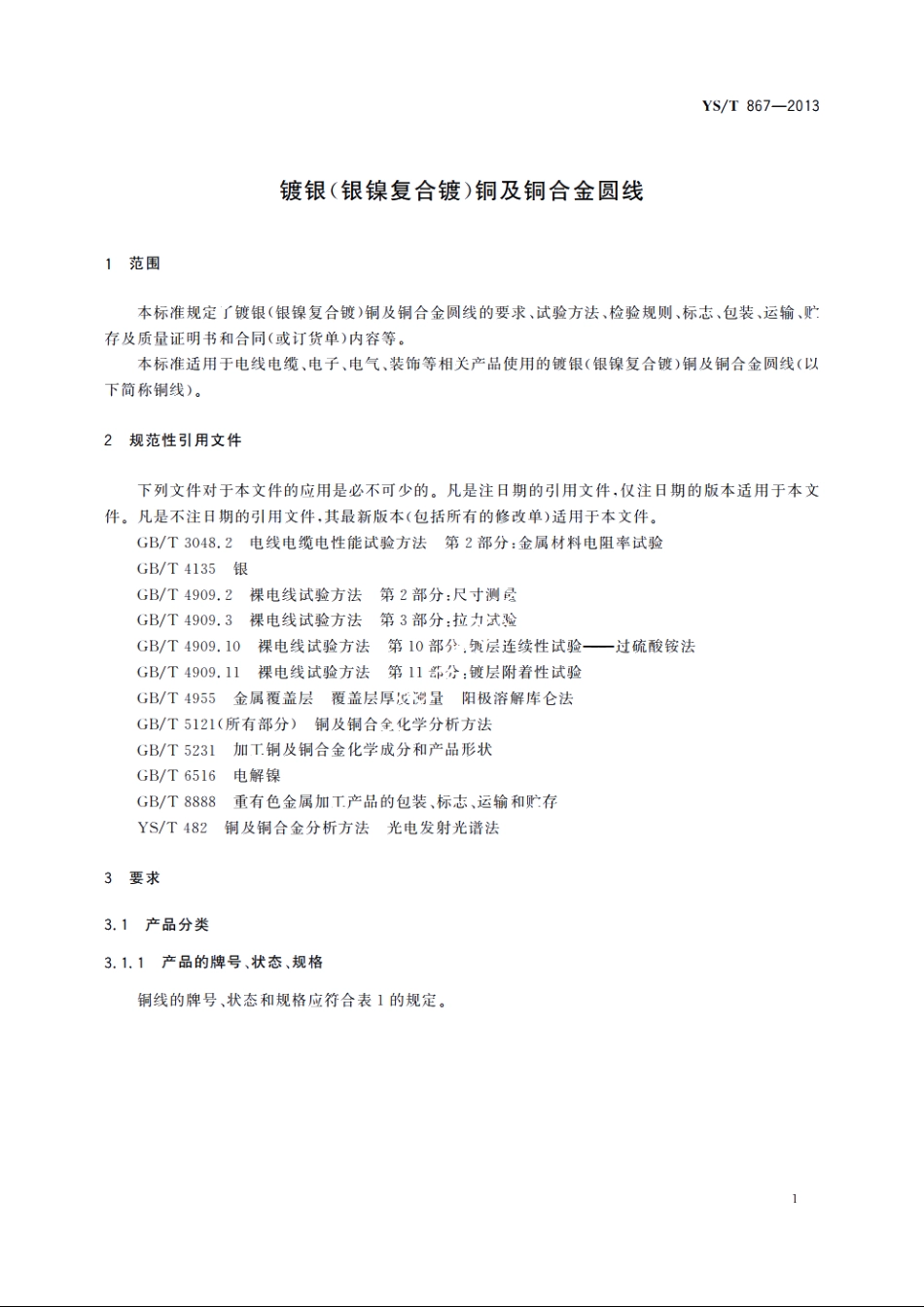

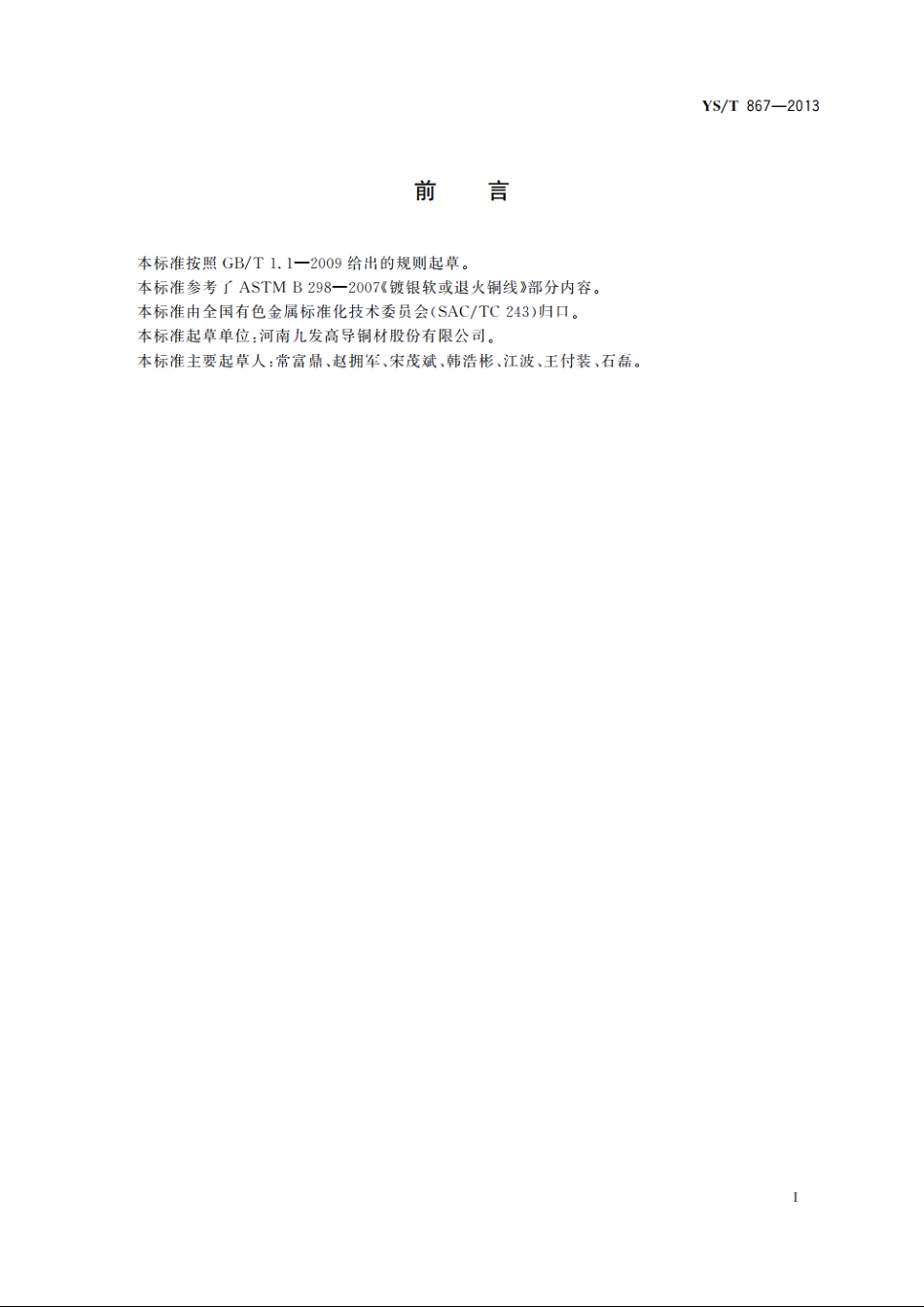

YS/T867-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准参考了ASTM B298一2007镀银软或退火铜线部分内容。本标准中全国有色金属标准化技术委员会(SAC/T243)归口。本标准起草单位：河南九发高导铜材股份有限公司。本标准主要起草人：常富鼎、赵拥车、宋茂斌、韩浩彬、江波、王付装、石磊。YS/T867-2013表1线材的牌号、状态、规格基材直径镀银厚度牌号镀层种类状态镀镍厚度mm以mnTU1-AgQSn1.5-0.1-Ag银0.3-20TAgo.1-Ag软态QMg0.8-Ag(060)0.02-3.24TU1-NiAg硬态QSn1.5-0.1-NiAg(H80)银/镍0.3-200.1-10TAg0.1-NiAgQMg0.8-NiAg3.1.2标记示例铜线标记按产品名称、标准编号、牌号、状态、规格的顺序表示。示例1：基材牌号为TU1-Ag,软态(060).直径为0,20mm,银层厚度为1.0m的镀银软圆制线标示为：镀银例铜线YS/T867-TU1-Ag()60-b0.20/1.0示例2：基材牌号为TU1-NiAg,软态(O60),规格直径为0.20nm,袋层厚度为1,0m的偾镍银软圆铜线标示为：度镍银圆铜线YS/T867-TU1-NiAg()60-50.20/1.0示例3：基材牌号为QSnl.5-0.1-NiAg,硬态(H80),规数直径为0.20mm,银层厚度为1.0m的镀镍银硬锡青铜圆线标示为：簸镍银锡青铜圆线YS/T867-QSnl.5-0.1-Ni3g130-0.20/1.03.2化学成分3.2.1铜线基材的化学成分应符合GB/T5231中的相应规定。3.2.2银的化学成分应符合GB/T4135中牌号为IC-Ag99.99的相应规定。3.2.3镍的化学成分应符合GB/T6516中牌号为i9999的相应规定。3.3镀层厚度、连续性及附着性3.3.1铜线的镀层厚度尺寸偏差应符合表2的规定。表2镀层的厚度偏差单位为微米镀层厚度允许偏羞0.1-0.50.030.51.00.051.0-5.00.105.010.0士0.5010.0士1.00
