铝电解用预焙阳极、阳极糊二氧化碳反应性的测定方法 YST 411-1998.pdf

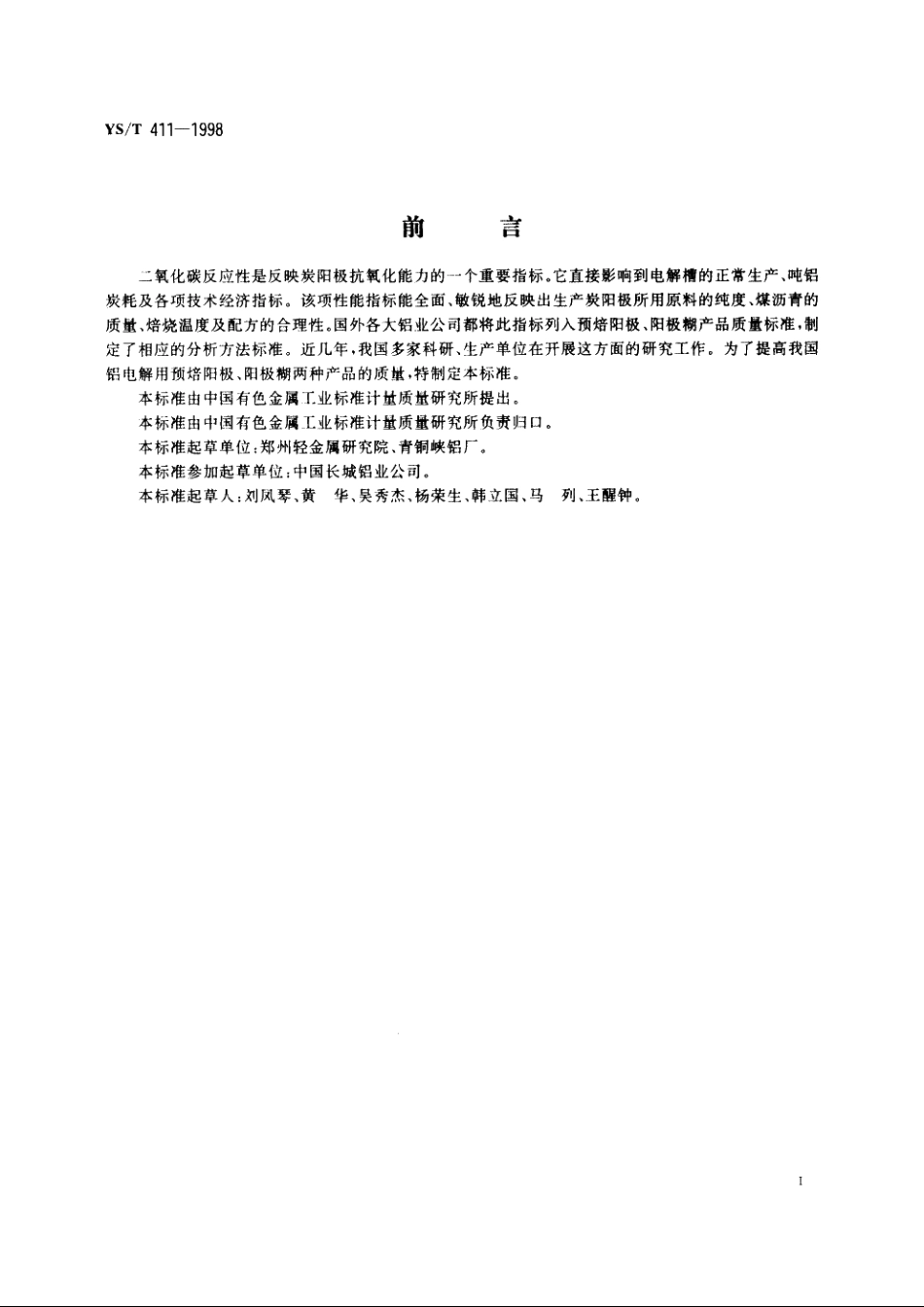

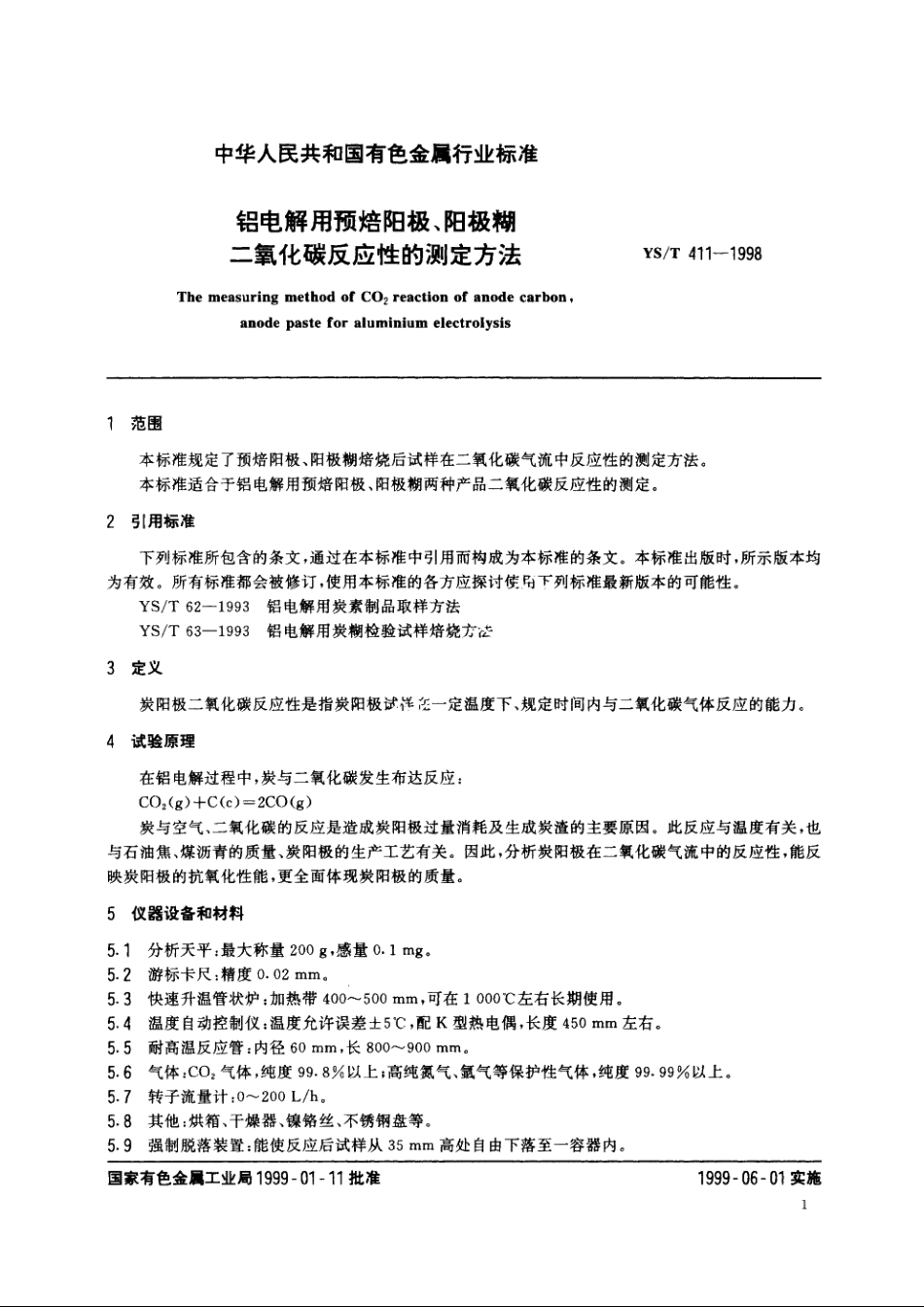

中华人民共和国有色金局行业标准铝电解用预焙阳极、阳极糊二氧化碳反应性的测定方法Ys/T411-1998The measuring method of CO2 reaction of anode carbon,anode paste for aluminium electrolysis1范围本标准规定了预焙阳极、阳极糊焙烧后试样在二氧化碳气流中反应性的测定方法。本标准适合于铝电解用预焙阳极、阳极糊两种产品二氧化碳反应性的测定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使局下列标准最新版本的可能性。YS/T62一1993铝电解用炭素制品取样方法YS/T63一1993铝电解用炭糊检验试样焙烧方法3定义炭阳极二氧化碳反应性是指炭阳极试样在一定温度下、规定时间内与二氧化碳气体反应的能力。4试验原理在铝电解过程中，炭与二氧化碳发生布达反应：C02(g)+C(c)=2C0(g)炭与空气、二氧化碳的反应是造成炭阳极过量消耗及生成炭渣的主要原因。此反应与温度有关，也与石油焦、煤沥青的质量、炭阳极的生产工艺有关。因此，分析炭阳极在二氧化碳气流中的反应性，能反映炭阳极的抗氧化性能，更全面体现炭阳极的质量。5仪器设备和材料5.1分析天平：最大称量200g,感量0.1mg。5.2游标卡尺：精度0.02mm。5.3快速升温管状炉：加热带400500mm,可在1000左右长期使用。5.4温度自动控制仪：温度允许误差土5，配K型热电偶，长度450mm左右。5.5耐高温反应管：内径60mm,长800900mm.5.6气体：C02气体，纯度99.8%以上；高纯氮气、氩气等保护性气体，纯度99.99%以上。5.7转子流量计：0一200L/h。5.8其他：烘箱、千燥器、镍铬丝、不锈钢盘等。5.9强制脱落装置：能使反应后试样从35mm高处自由下落至一容器内。国家有色金属工业局1999-01-11批准1999-06-01实施
