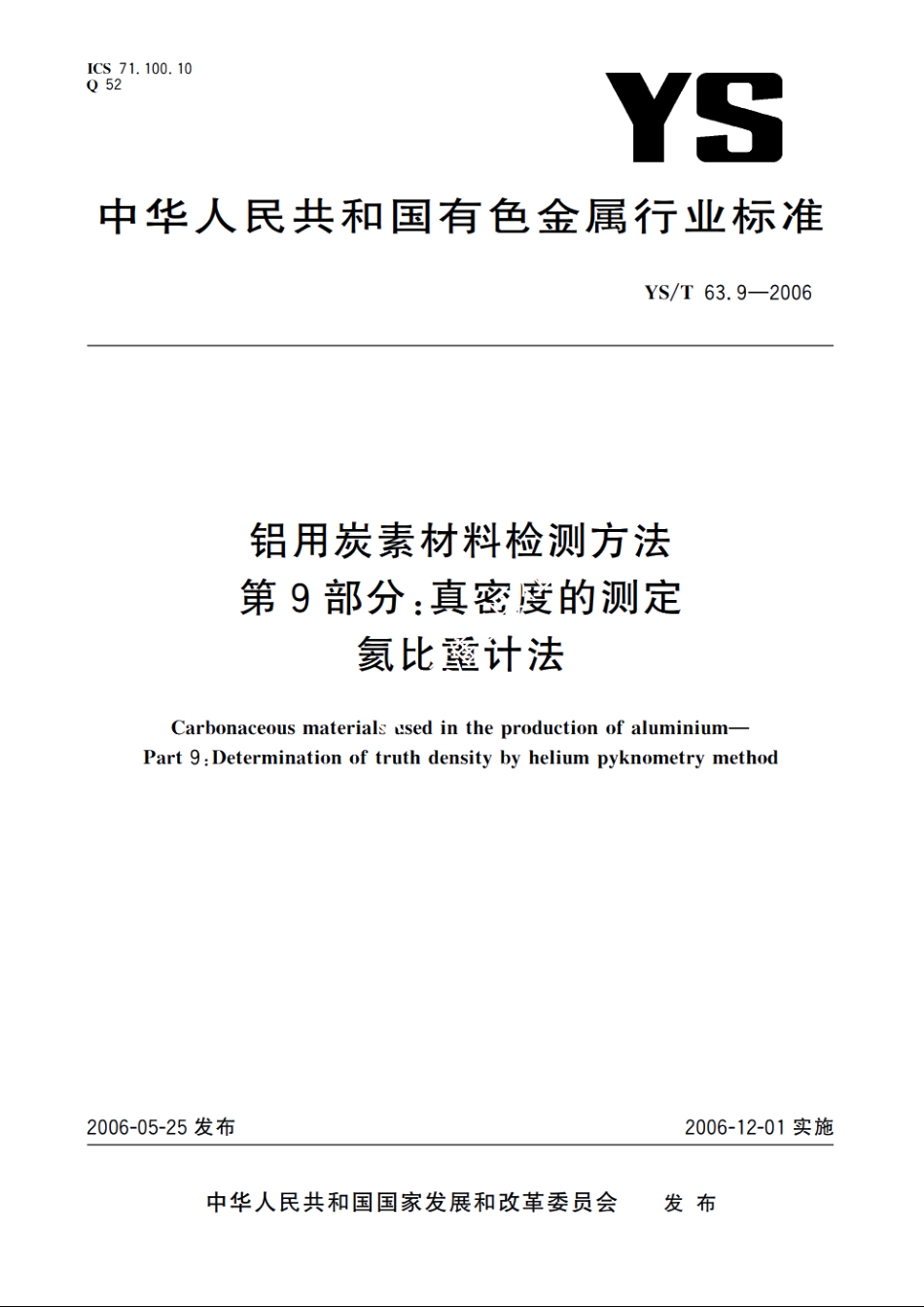

铝用炭素材料检测方法 第9部分：真密度的测定 氦比重计法 YST 63.9-2006.pdf

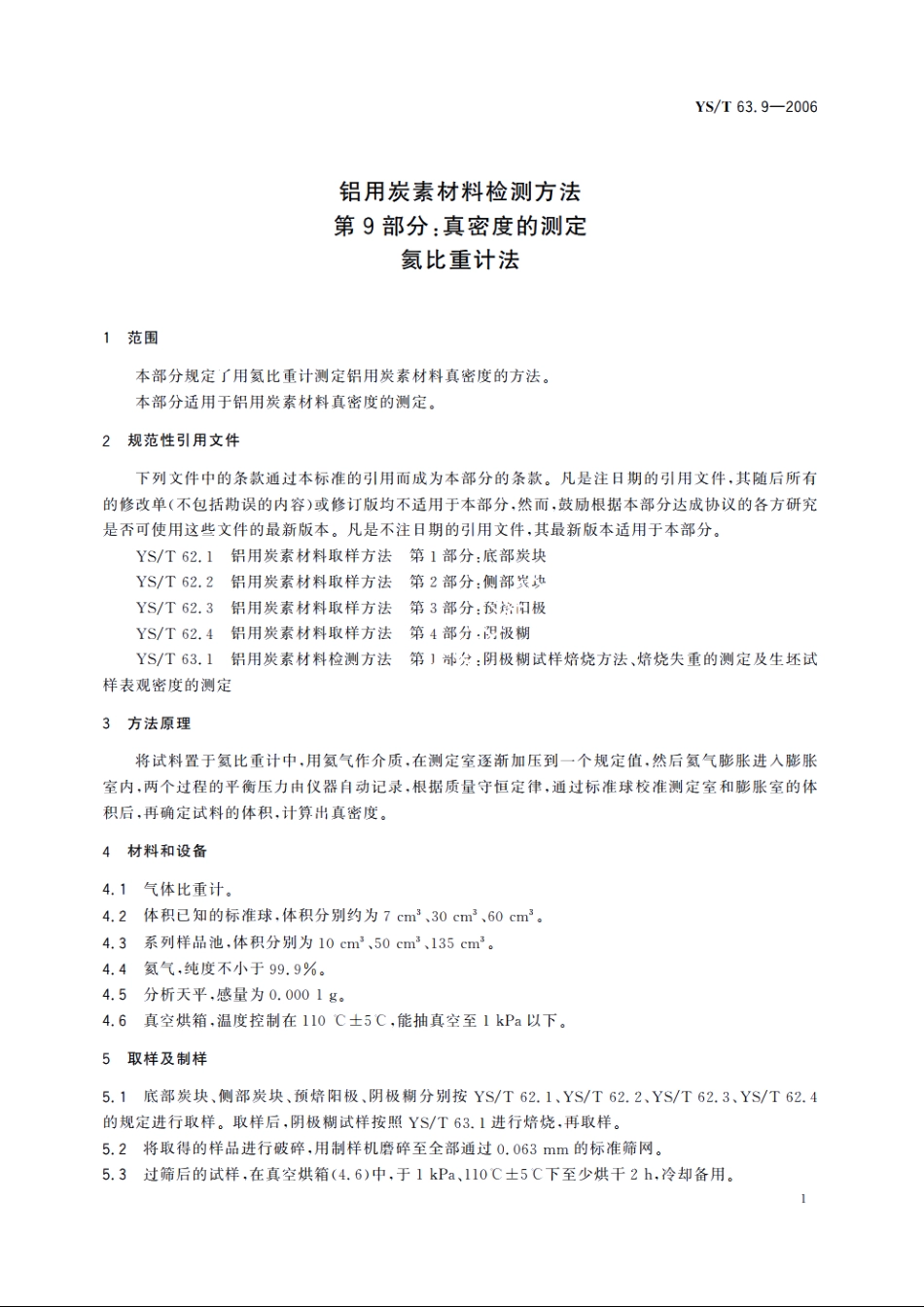

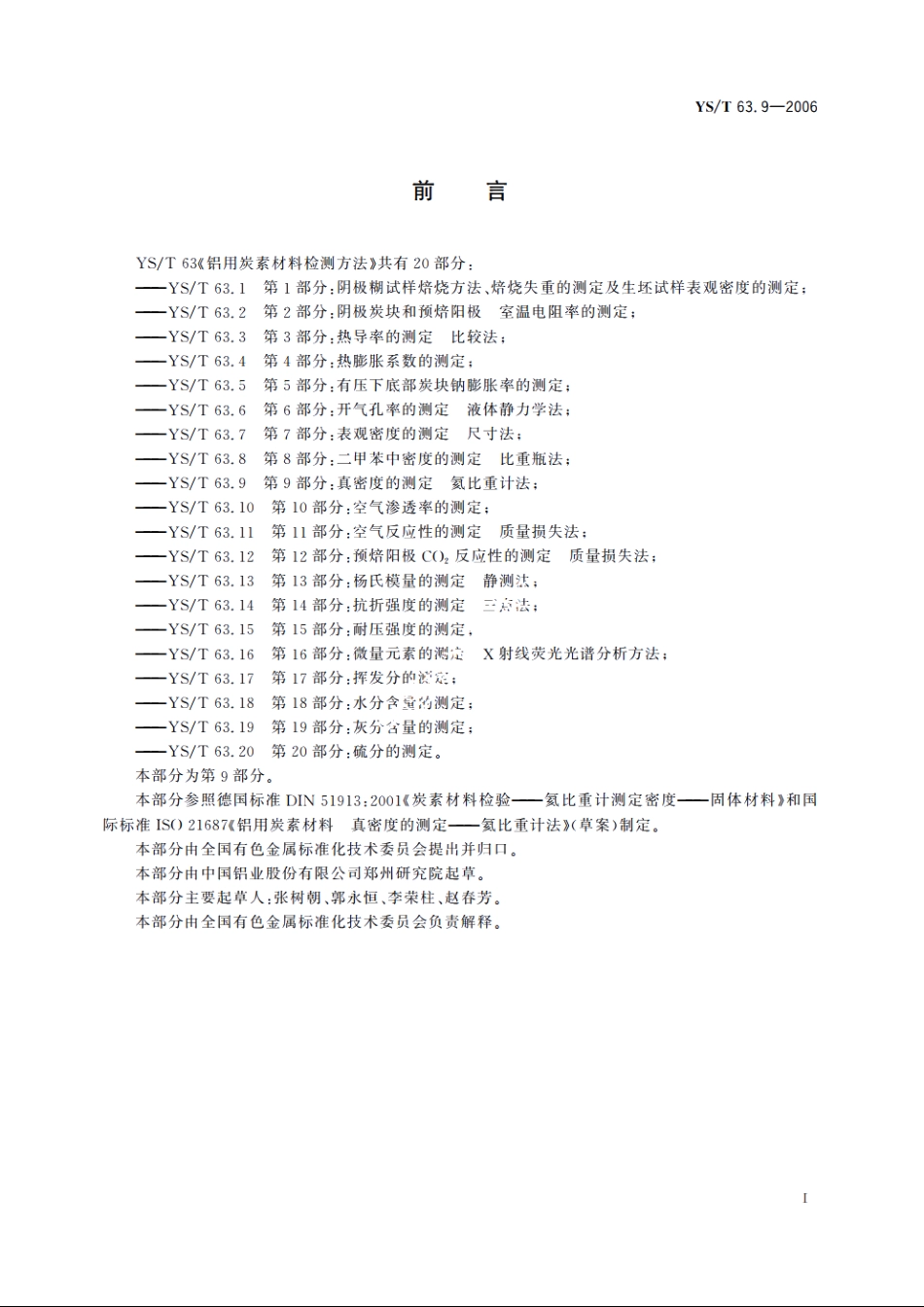

YS/T63.9-2006铝用炭素材料检测方法第9部分：真密度的测定氨比重计法1范围本部分规定了用氨比重计测定铝用炭素材料真密度的方法。本部分适用于铝用炭素材料真密度的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YS/T62.1铝用炭素材料取样方法第1部分：底部炭块YS/T62.2铝用炭素材料取样方法第2部分：侧部炭YS/T62.3铝用炭素材料取样方法第3部分.顶阳极YS/T62.4铝用炭系材料取样方法第4部分9极糊YS/T63.1铝用炭素材料检测方法第)部会：阴极糊试样焙烧方法、焙烧失重的测定及生坏试样表观密度的测定3方法原理将试料置于氨比重计中，用氢气作介质，在测定室逐渐加压到一个规定值，然后氨气膨胀进入膨张室内，两个过程的平衡压力由仪器白动记录，根据质量守恒定律，通过标准球校准测定室和膨胀室的体积后，再确定试料的体积，计算出真密度。4材料和设备4.1气体比重计。4.2体积已知的标准球，体积分别约为7cm3、30cm3、60cm3。4.3系列样品池，体积分别为10cm3、50cm3、135cm3。4.4氨气，纯度不小于99.9%。4.5分析天平，感量为0.0001g。4.6真空烘箱，温度控制在110C士5C,能抽真空至1kPa以下。5取样及制样5.1底部炭块、侧部炭块、顶焙阳极、阴极糊分别按YS/T62.1、YS/T62.2、YS/T62.3、YS/T62.4的规定进行取样。取样后，阴极糊试样按照YS/T63.1进行培烧，再取样。5.2将取得的样品进行破碎，用制样机磨碎至全部通过0.063mm的标准筛网。5.3过筛后的试样，在真空烘箱(4.6)中，于1kPa、110C土5C下至少烘干2h,冷却备用。
