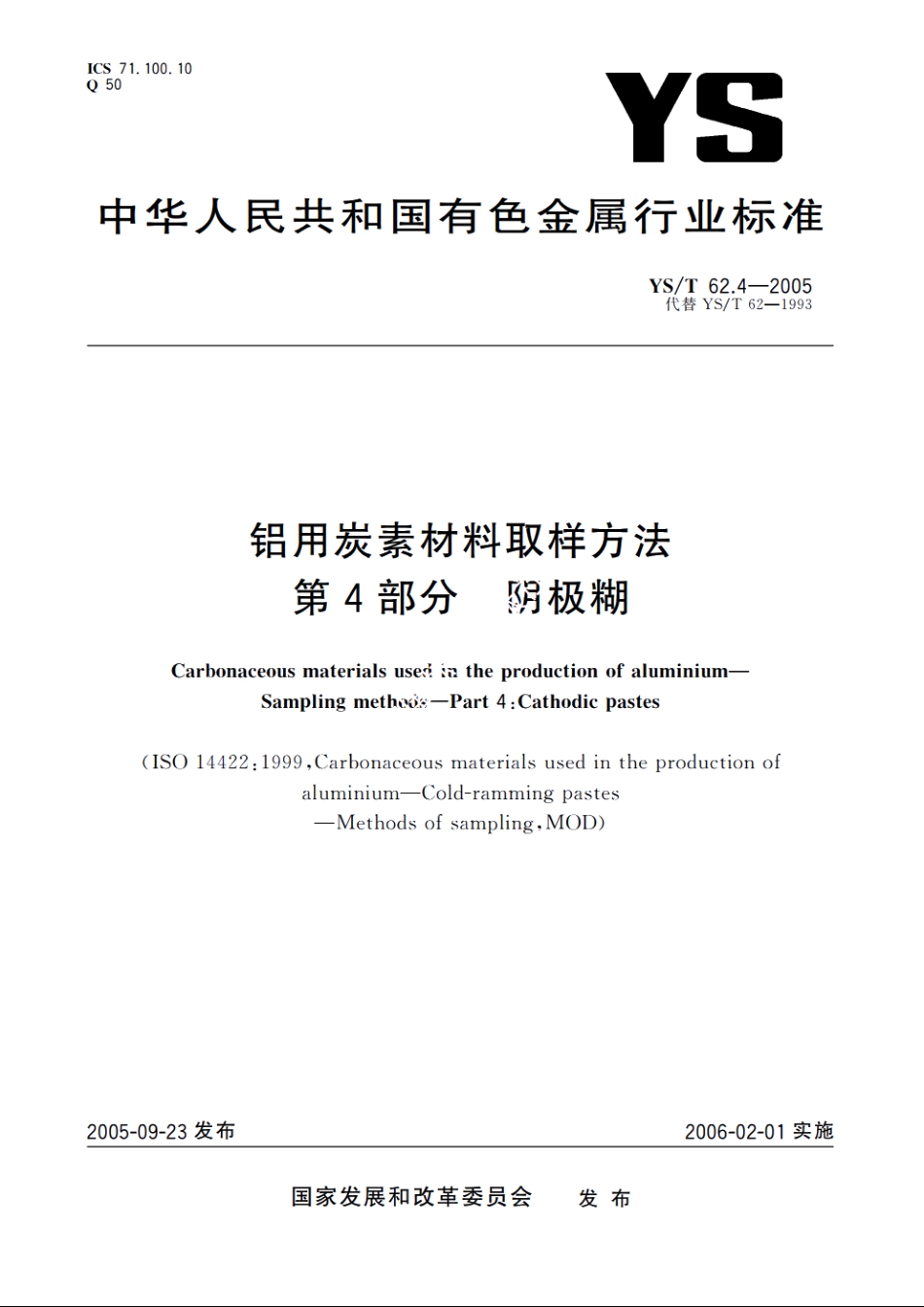

铝用炭素材料取样方法 第4部分 阴极糊 YST 62.4-2005.pdf

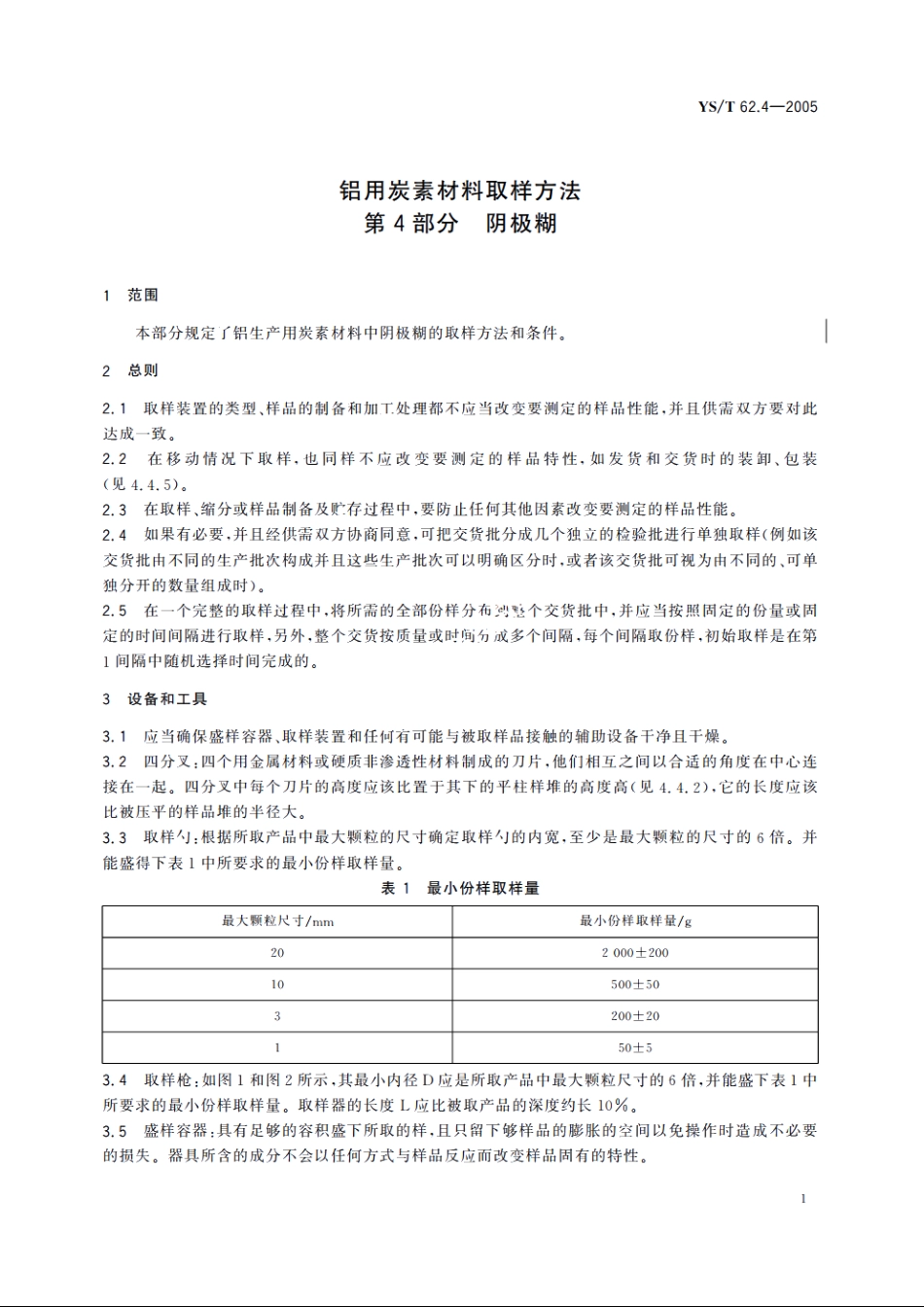

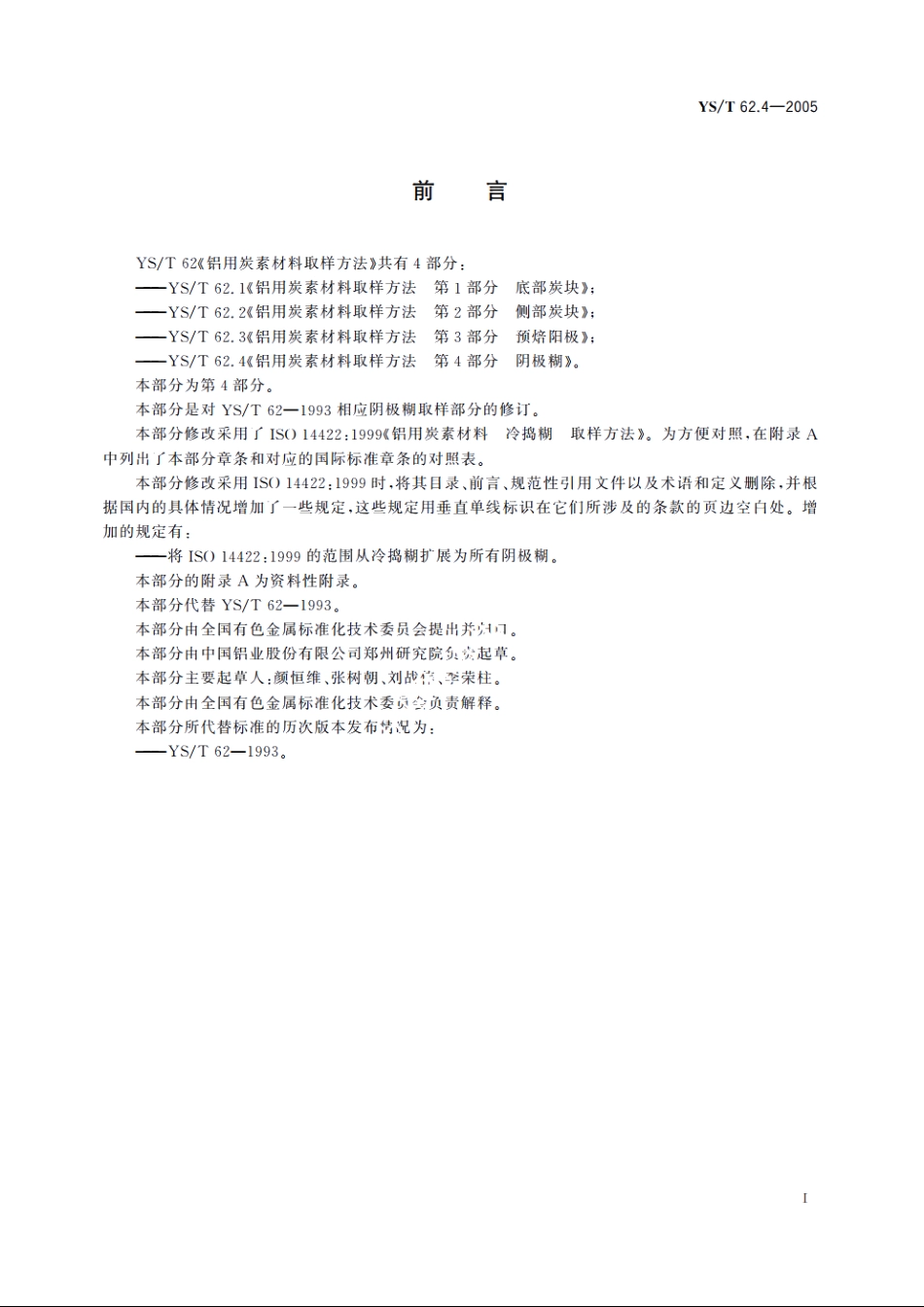

YS/T62.4-20054.3取样单元的选择如果能够确定组成该批产品的各个单元的生产顺序号（比如可以从包装容器的标记上识别），则应当取到各顺序号的样品。如果无法识别生产顺序号，则只能从整批产品中随机取得份样。4.4取样技术4.4.1取样技术的选择如果取样单元的数量和质量都少，就按4.4.2的操作步骤即锥堆四分法取样：如果取样单元太大，以致用四分法不能顺利取样，就按4.4.3的方法采用平堆法取样或按4.4.4的方法用取样器取样。如果是从生产过程中的连续产品中取样，就按照4.4.5的操作步骤进行取样。4.4.2锥堆四分法把产品从代表一个取样单元的容器中倾倒至干净且不渗漏的平面上，铲成一个锥堆，将其周围尤其是顶部的四周用锹拍平，以免锥堆从中部坍塌。用锹的背部把堆压平，使其高度及堆的直径一致，并且使其中心与原堆重叠。重复操作两次。然后用四分叉(3.2)沿着两条以一定角度相交的直线把此堆分成四等份。把其中相对的两份弃去，剩下相对的两份留下。继续重复以上四分步骤，直到符合表1中所要求的份样质量（见4.2），混合对角成一份样。将各个份样（见4.1和4.2）混合成最终样品（见4.5.1）。4.4.3平堆技术把产品从代表一个取样单元的容器中倾倒至干净且不渗透的平面上，均匀混匀，再铲成一个堆，然后压平。用取样)(3.3)至少约取20份样次，每次的取样量要大致一样且不少于所要求的取样量（见4.1)。尽可能地挖到底部，确保平堆的各个深度都能取到。把各次取的份样混合起来即最终样品（见4.5.1)。4.4.4取样器技术把取样枪(3.4)开口的一端朝下，以一定的的度部到代表一个取样单元的容器里，然后把它转动两到三次，小心的把开口端翻上来，以免把已充满的产品洒出来。把取出的份样转移到盛样容器中。重复此操作多次，尽可能取到表面各部分的样品，车至得到所需要的样品量（见4.1和4.2）。把各次取的份样混合起来即最终样品（见4.5.1）。4.4.5生产过程中的取样警告：在进行如下操作时，请务必关掉混捏锅或将其隔离。混捏锅可以使产品混匀，以致我们可以满意地取到均匀的样。例如在一个平底槽中，用取样)(3.3)取一系列份样，每个份样都满足最低限（见4.1），这样所取份样的总量就不会少于所要求的最终样品总量。每份样都要在整个深度取，这样各个不同深度的样都能取到。把各次取的份样混合起来即最终样品。4.5样品的缩分4.5.1最终样品如果实验室样和保留样取自多个取样单元，则在缩分前须将各个单独样品彻底混合均匀。4.5.2实验室样和保留样实验室样和保留样每份都至少是单次测定（见4,2）所要求样品质量的三倍。如果最终样品（见4.5,1)是实验室样和保留样总量的两倍多。则应使用4.4.2的锥堆四分法再进行缩分，直到沿对角线相对应的两份的总和不少于所要求的量。其中相对应的两份混合在一起作实验室样，另外相对应的两份混合起来作参考保留样。4.5.3试料4.5.3.1按照4.4.2的锥堆四分法从缩分后的实验室样中取单次测定所需的试料，可按4.5.3.2将试料量做必要调整，但不能超过5%。4.5.3.2偶然增加或减少从实验室样中取试料量是必要的。
