铝电解用预焙阳极 YST 285-2012.pdf

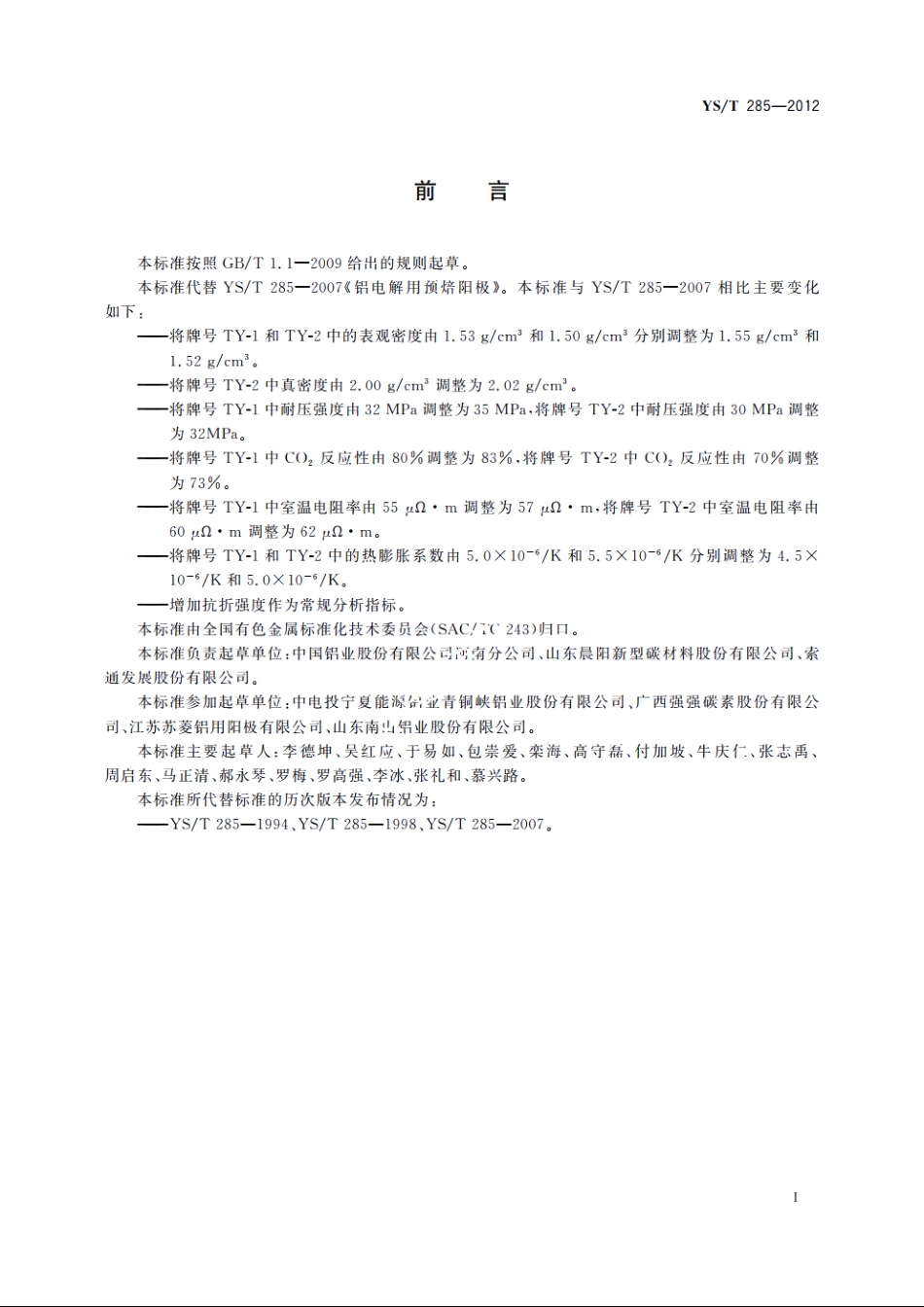

YS/T285-2012前言本标准按照GB/T1,1一2009给的规则起草。本标准代替YS/T285一2007铝电解用预培阳极。本标准与YS/T285一2007相比主要变化如下：一将牌号TY-1和TY-2中的表观密度由1.53g/cm3和1.50g/cm3分别调整为1.55g/cm3和1.52g/cm3。一将牌号TY-2中真密度由2.00g/cm3调整为2.02g/cm3。一将牌号TY-1中耐压强度由32MPa调整为35MPa,将牌号TY-2中耐压强度由30MPa调整为32MPa。一将牌号TY-1中C),反应性由80%周整为83%，将牌号TY-2中C()。反应性由70%周整为73%。一将牌号TY-1中室温电阻率中55u2m调整为572m,将牌号TY-2中室温电阻率由602m调整为622m。一将牌号TY-1和TY-2中的热膨胀系数由5.010-6/K和5.510-/K分别调整为4.510-6/K和5.0X10-6/K。一增加抗折强度作为常规分析指标。本标准由全国有色金属标准化技术委员会(SAC,/1(243)归口。本标准负责起草单位：中国铝业股份有限公司南分公司、山东晨阳新型碳材料股份有限公司、索通发展股份有限公司。本标准参加起草单位：中电投宁夏能际：业青铜峡铝业股份有限公司、广西强强碳素股份有限公司、江苏苏菱铝用阳极有限公司、山东南：山铝业股份有限公司。本标准主要起草人：李德坤、吴红应、于易如、包崇爱、栾海、高守磊、付加坡、牛庆仁、张志禹、周启东、马正清、郝永琴、罗梅、罗高强、李冰、张礼和、慕兴路。本标准所代替标准的历次版本发布情况为：YS/T285-1994、YS/T285-1998、YS/T285-2007。
