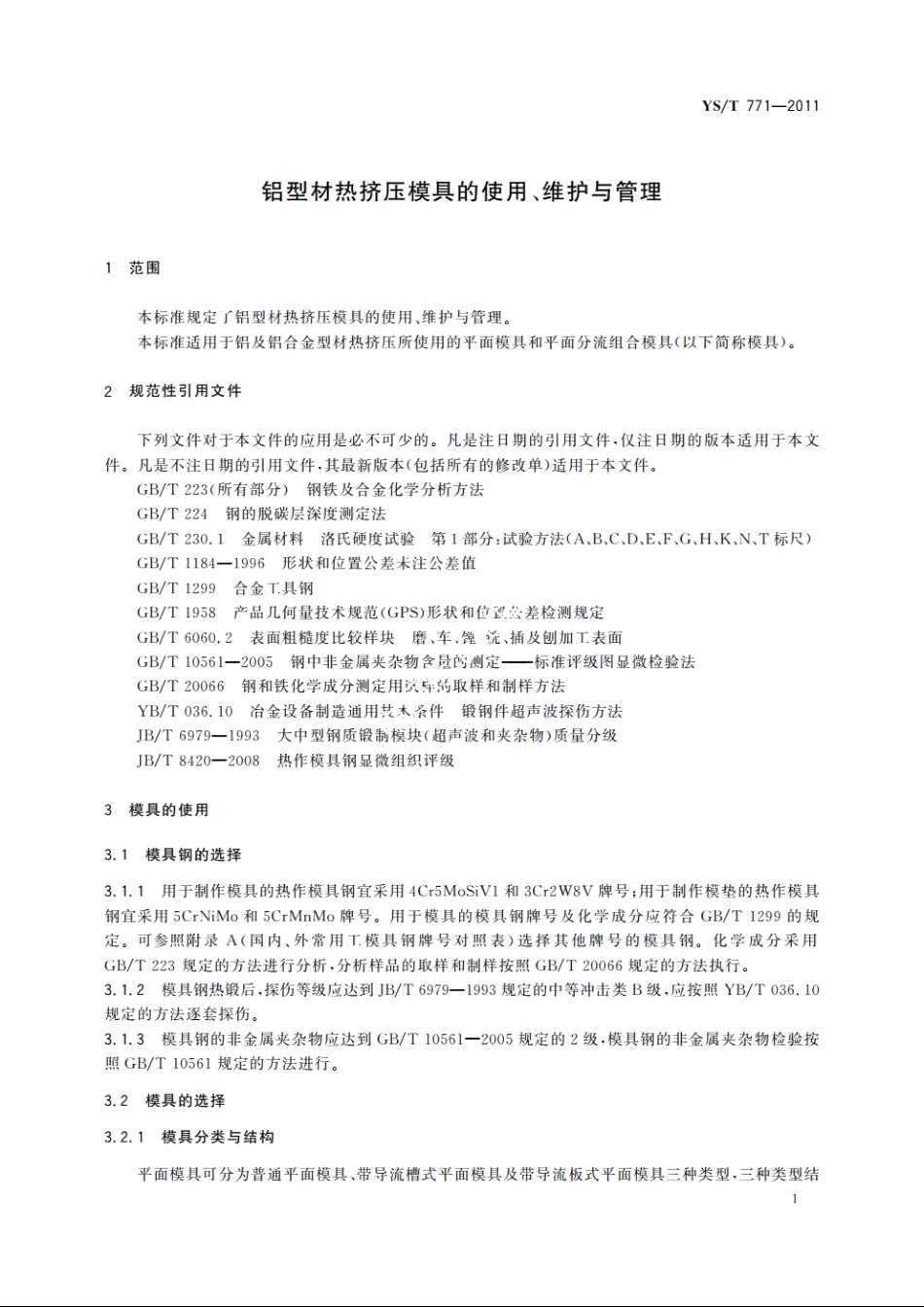

YS/T771-2011铝型材热挤压模具的使用、维护与管理1范围本标准规定了铝型材热挤压模具的使用、维护与管理。本标准适用于铝及铝合金型材热挤压所使用的平面模具和平面分流组合模具（以下简称模具）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223(所有部分)钢铁及合金化学分析方法GB/T224钢的脱碳层深度测定法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F,G、H、K、N,T标尺)GB/T1184一1996形状和位置公差未注公差值GB/T1299合金.T具钢GB/T1958产品几何量技术规范(GPS)形状和位号冬差检测规定GB/T6060.2表面粗糙度比较样块磨、车，堂统、插及刨加T.表面GB/T10561一2005钢中非金属夹杂物含员的测定一标准评级阁显微检验法GB/T20066钢和铁化学成分测定用苏的取样和制样方法YB/T036.10冶金设备制造通用片木条件锻钢件超声波探伤方法JB/T6979一1993大中型钢质锻制模块（超声被和夹杂物）质量分级JB/T8420一2008热作模具钢显微组织评级3模具的使用3.1模具钢的选择3.1.1用于制作模具的热作模具钢宜采用4C5 MoSiV1和3Cr2W8V牌号：用于制作模垫的热作模具钢宜采用5 CrNiMo和5 CrMnMo牌号。用于模具的模具钢牌号及化学成分应符合GB/T1299的规定。可参照附录A(国内、外常用工模具钢牌号对照表)选择其他牌号的模具钢。化学成分采用GB/T223规定的方法进行分析，分析样品的取样和制样按照GB/T20066规定的方法执行。3.1.2模具钢热锻后，探伤等级应达到JB/T6979一1993规定的中等冲击类B级，应按照YB/T036.10规定的方法逐套探伤。3.1.3模具钢的非金属夹杂物应达到GB/T10561一2005规定的2级，模具钢的非金属夹杂物检验按照GB/T10561规定的方法进行。3.2模具的选择3.2.1模具分类与结构平面模具可分为普通平面模具、带导流槽式平面模具及带导流板式平面模具三种类型，三种类型结YS/T771-2011构形式及各关键部位名称见图1。平面分流组合模具由上模、下模、定位销钉和紧固螺钉组合而成，其中上模有分流孔、分流桥、模芯、止口等部位，下模有焊合室、空刀、工作带、止口等部位。如图2所示。定位销孔止口空刀入口端面工作带a)简单平面模具定位销孔止口空刀入口端面导流槽工作带b)带导流槽式平面模具紧固螺钉空止口入口端面配合止口导流板配合端面导流孔工作带定位销钉c)带导流板式平面模具图1平面模具的类型及结构示意图2
