铝用炭素材料检测方法 第5部分 有压下底部炭块钠膨胀率的测定 YST 63.5-2006.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

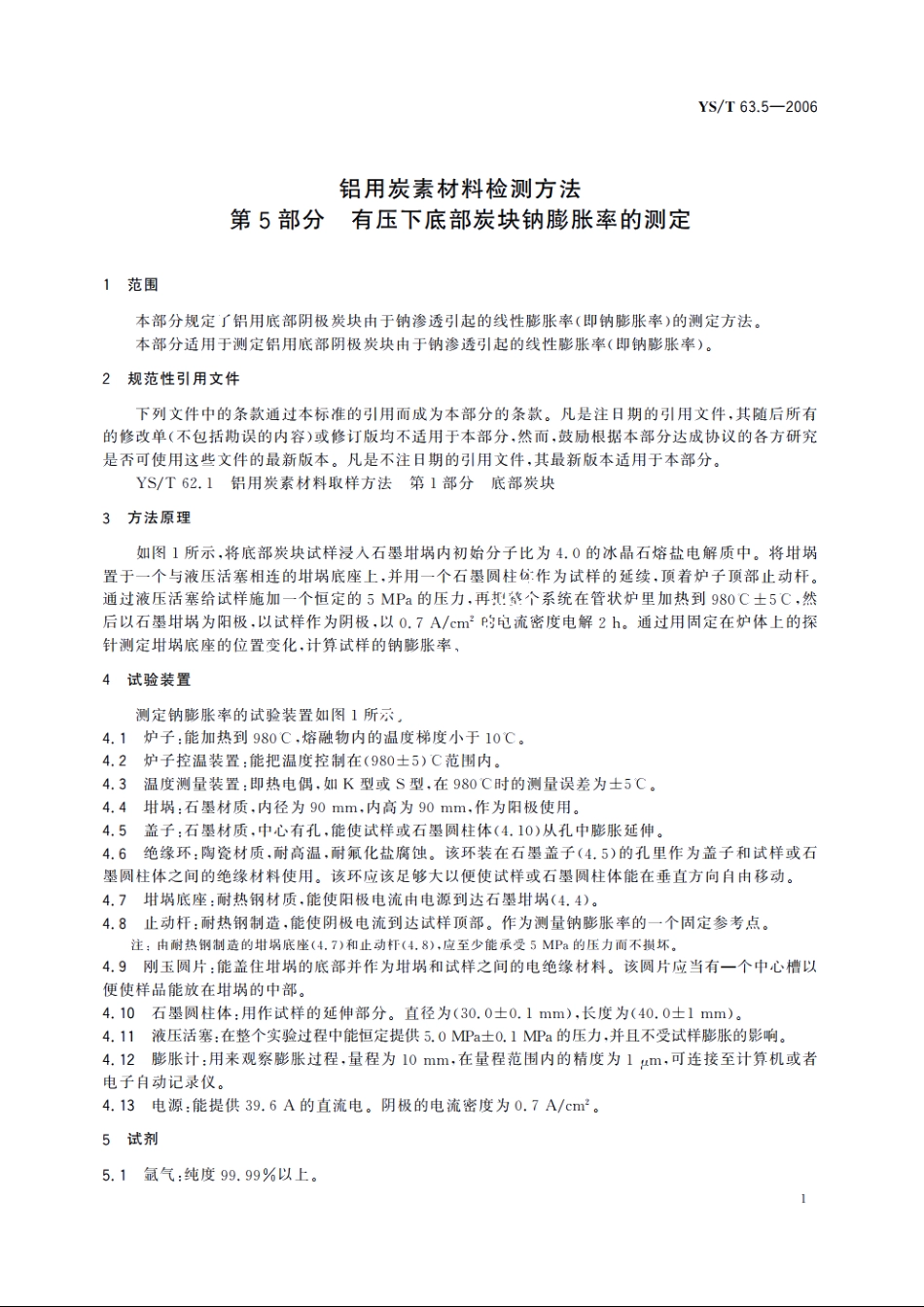

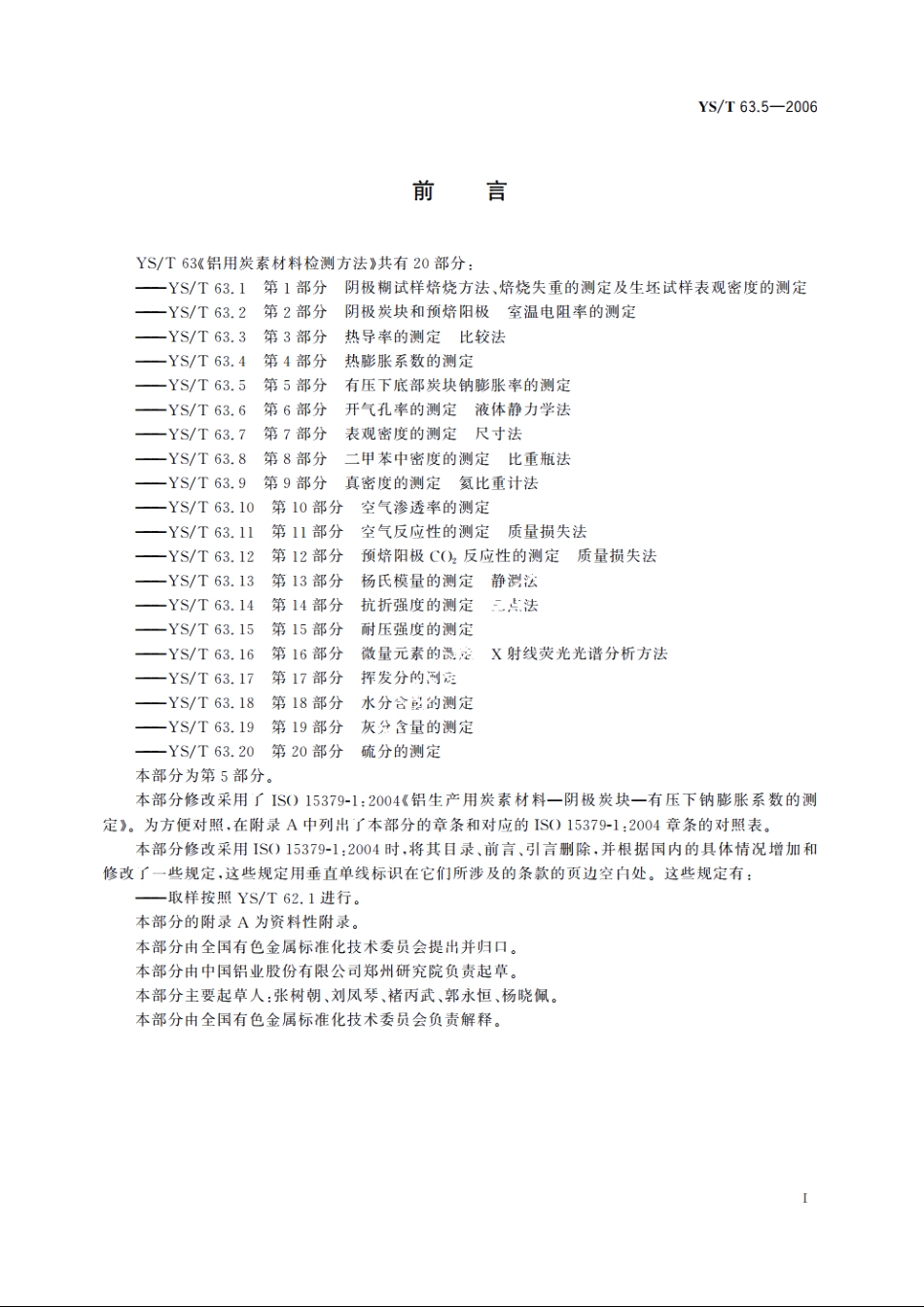

铝用炭素材料检测方法
第5部分
有压下底部炭块钠膨胀率的测定
YST
63.5-2006
炭素
材料
检测
方法
部分
压下
底部
炭块钠
膨胀率
测定
63.5
2006
YS/T63.5-20065.2冰品石(NA1F6):纯度不小于99.7%的天然冰品石，或纯度不小于97%的合成冰晶石。5.3氟化钠(NaF):纯度不小于99%。5.4氟化钙(CaF):纯度不小于97%。5.5氧化铝(Al,()3):纯度不小于98%。5.6电解质：分子比为4.0，质量为765g,组成为：71.5%的Na3A1F6,14.5%的NaF,5.0%的CaF2,9.0%的Al2(5。6取样由于底部炭块具有各向异性，因此由钠渗透引起的线性膨张与取样的方向有关。按照YS/T62.1的规定取样，要特别注意取样方向。试样的尺寸为：直径30.0mm士0.1mm,长度60.0mm士1mm。单位为毫米90公570A一止动杆：B一绝缘环：一热电偶：)一盖子：E一石墨圆柱体：F一电解质：(G一坩埚：H一试样：一州玉圆片：一坩埚底座：K一液压活塞：I一膨胀计图1钠膨胀率测定设备装配示意图
