铝用炭素材料检测方法 第19部分：灰分含量的测定 YST 63.19-2006.pdf

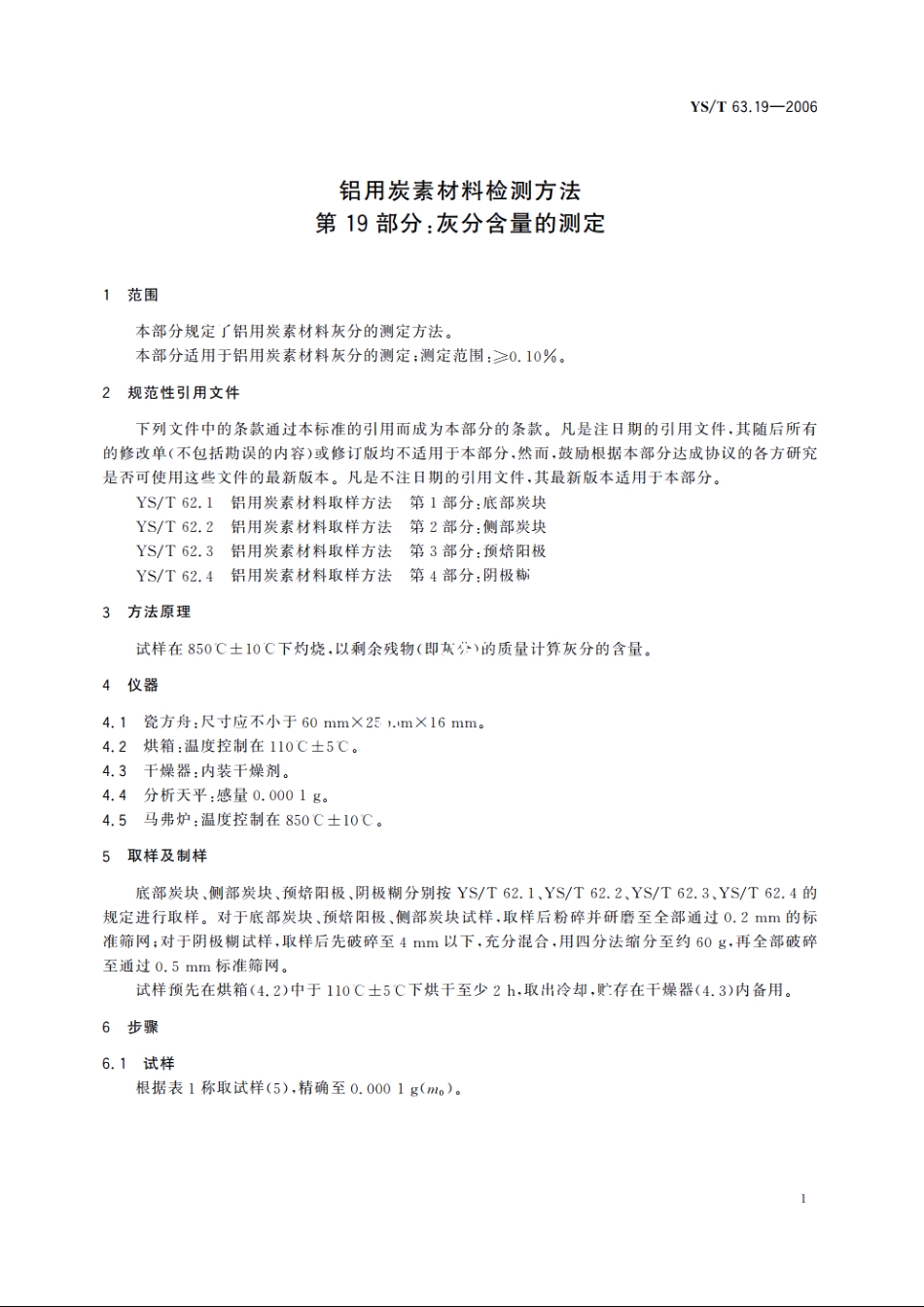

YS/T63.19-2006铝用炭素材料检测方法第19部分：灰分含量的测定1范围本部分规定了铝用炭素材料灰分的测定方法。本部分适用于铝用炭素材料灰分的测定：测定范围：0.10%。2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YS/T62.1铝用炭素材料取样方法第1部分：底部炭块YS/T62.2铝用炭素材料取样方法第2部分：侧部炭块YS/T62.3铝用炭素材料取样方法第3部分：预培阳极YS/T62.4铝用炭素材料取样方法第4部分：阴极籼：3方法原理试样在850C士10C下灼烧，以剩余残物（即灰：的质量计算灰分的含量。4仪器4.1瓷方舟：尺寸应不小于60mm25.m16mm。4.2烘箱：温度控制在110C士5。4.3干千燥器：内装干燥剂。4.4分析天平：感量0.0001g。4.5马弗炉：温度控制在850C士10。5取样及制样底部炭块、侧部炭块、预挤阳极、阴极糊分别按YS/T62.1、YS/T62.2、YS/T62.3、YS/T62.4的规定进行取样。对于底部炭块、预焙阳极、侧部炭块试样，取样后粉碎并研磨至全部通过0.2mm的标准筛网：对于阴极糊试样，取样后先破碎至4m以下，充分混合，用四分法缩分至约60g,再全部破碎至通过0.5mm标准筛网。试样预先在烘箱(4.2)中于110C士5下烘干至少2h,取出冷却，存在干燥器(4.3)内备用。6步骤6.1试样根据表1称取试样(5)，精确至0.0001g(o)。1
