铝用炭块空气反应性测定仪 YST 964-2014.pdf

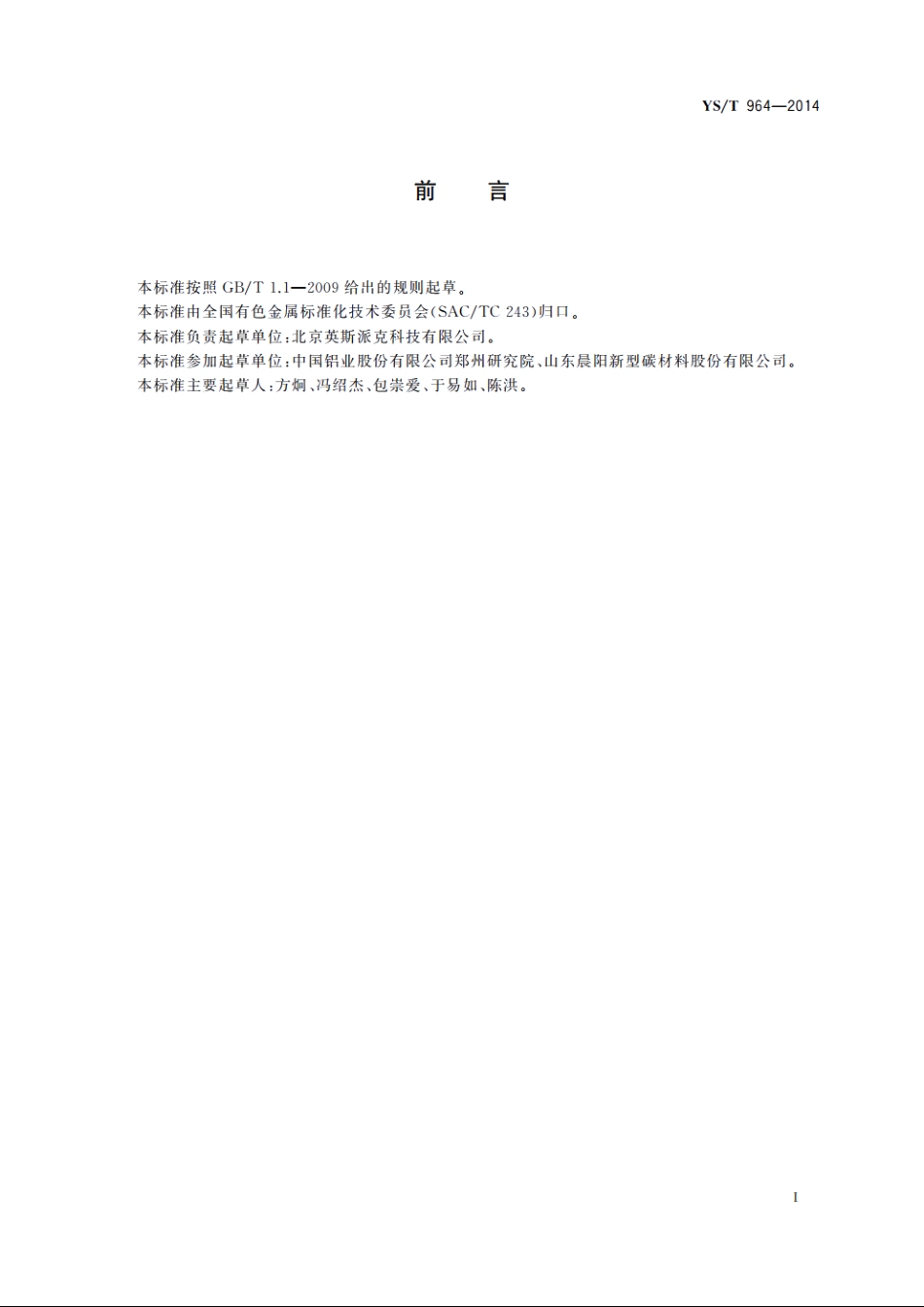

YS/T964-2014前言本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。本标准负责起草单位：北京英斯派克科技有限公司。本标准参加起草单位：中国铝业股份有限公司郑州研究院、山东晨阳新型碳材料股份有限公司。本标准主要起草人：方炯、冯绍杰、包崇爱、于易如、陈洪。YS/T964-2014铝用炭块空气反应性测侧定仪1范围本标准规定了铝用炭块空气反应性测定仪的要求、试险方法、检验规则、标志、包装、运输等。本标准适用于铝用炭块空气反应性测定仪。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6388运输包装收发货标志GB/T10066.1电热设备的试险方法第1部分：通用部分GB/T10066.4电热设备的试险方法第4部分：间接电阻炉GB/T13306标牌GB/T13384机电产品包装通用技术条件YS/T63.11一2006铝用炭素材料检测方法第1部分：空气反应性的测定质量损失法3设备原理设备原理采用YS/T63.11一2006创规定。4技术要求4.1仪器组成4.1.1主要部分仪器中振打部分、测试部分、升降部分、电气控制部分构成，如图1所示。1YS/T964-20144.1.3.2料盘用来收集从试样上震落的颗粒。4.1.3.3试样顶杆用来承载试样，试样顶杆直径为p6mm,与炉膛同心度中4mm。4.1.3.4加热炉4.1.3.4.1发热元件应易于更换。4.1,3.4.2最高加热温度700：T作区高度100mm:直径b70mm:炉膛尺寸为88.6mm330mm。4.1.3.4.3T作区的温度均匀度士6：温度稳定度士1：控温偏差士2。4.13.4.4炉膛内胆：中陶瓷或具有同等耐热性材料制成，对炉丝起保护作用，同时对试验部分起封闭作用。为保证发热效率和减少热量滞后，发热元件与炉腔之间的距离应小于4mm。4.1.3.5热电偶热电偶采用N型，T作量程为0一800，I级精度，或具有同等测温精度的其他型号热电偶。应使用检定合格的热电偶。测温点距试样顶端应为10mmv.5mm(试样顶杆在下限位时的距离)。4.1.3.6空气预热器给通人炉膛的空气进行干燥预热，保证试验所常。4.1.4升降部分升降部分主要由电机或液压等动力系统和直线导轨构成。应能匀速平稳地移动，使试样位于工作区中间。4.1.5电气控制部分4.1.5.1技术要求电气控制部分应安装在封闭的箱体内制成控制柜，控制柜通过导线与外部连接。技术要求如下：a)控制方式：可采用自动或手动控制：b)操作控制方式：采用触摸屏或机械按键：)宜选用耐高温电缆，所有电缆应标有明显线号：d)主回路和控制回路对地绝缘电阻不得小于0.5M2。4.1.5.2控温元件温控器：控制加热炉温度，精度0.1级。4.1.5.3控制面板显示功能实时显示测温点温度和试验步骤。
