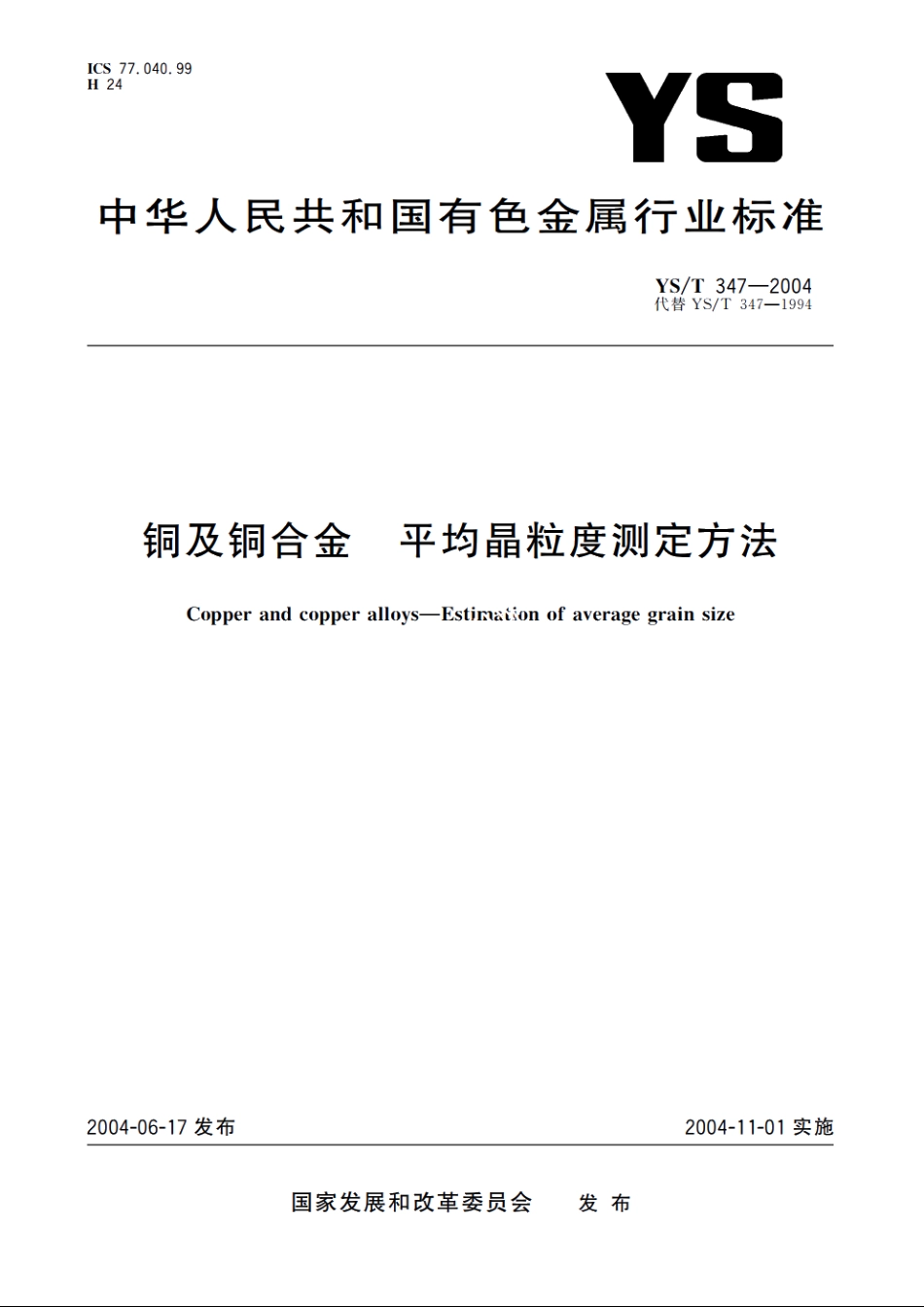

铜及铜合金 平均晶粒度测定方法 YST 347-2004.pdf

YS/T347-20044试样4.1试样应直接从交货状态的产品上截取。取样部位和取样数量应按相关产品标准的有关规定进行。4.2试样取样尺寸推荐如下：板带材：取15mm15mm正方形样：管棒材：沿轴向取10mm15mm长圆环样或圆片样。4.3试样制备方法按照YS/T449规定进行。5晶粒度测定方法5.1比较法5.1,1比较法是通过被测试样的图像与标准图对比来测定试样品粒度。5.1,2比较法测量方法：试样制好后，在放大100倍的倍率下，通过金相显微镜投影图像或拍出有代表性视场的显微照片，与相应的标准评级图片附录A直接比较，选出与试样图像最接近的标准图片，作为试样的品粒度，报出品粒度值。通常应选择三个以上视场进行比较。5.1.3不具备投影或照像功能的显微镜，可以直接通过目镜观察，对照标准评级图，找出最接近的标准图片，报出试样品粒度。5.1.4当试样品粒度超过标准评级图片所包括的范围时，可采用成像放大倍率M。在此放大倍率下的品粒图像与标准放大倍率(100)的标准评级图片进行比较，找出最接近的图片后，按表2查对，报出实际品粒度。表2在各种放大倍率下观测的试样真实品度与标准图之间的对应关系成像放大倍率g成像和标相比时的品粒度/mm100(标准)0.0080.0100.015G.200.0250.0300.0350.0400.045250.0300.0400.0600.0800.1000.1200.1400.1600.18050X0.0150.0200.0300.0400.0500.0600.0700.0800.090750.0100.0150.0200.0250.0300.0350.0450.0500.060200一0.0050.0070.0100.0120.0150.0170.0200.022500一0.0050.0060.0070.0080.009成像放大倍率成像和标准图相比时的品粒度/mnmM100(标准)0.0500.0550.0650.0750.0900.1100.1300.1500.180250.2000.2200.2600.3000.3600.4400.5200.6000.72050X0.1000.1100.1300.1500.1800.2200.2600.3000.360750.0700.0750.0850.1000.1200.1500.1800.2000.2502000.0250.0300.0350.0400.0450.0550.0650.0750.0905000.0100.0110.0120.0150.0180.0220.0250.0300.0355.2面积法5.2.1面积法是通过统计给定面积内的品粒数来测定试样品粒度。5.2.2面积法测量方法：在显微镜毛玻璃上或照片上划一个直径79.8mm的测量圆，面积近似为5000mm2,选择适当放大倍率M,使该圆内至少包含有50个晶粒。计算测量圆覆盖的晶粒数ne,见式(2)、(3):当2为偶数时：lg=n1十l2/2*(2）当2为奇数时：g=+(2+1)/2
