GB∕T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容 第1部分：发射要求.pdf

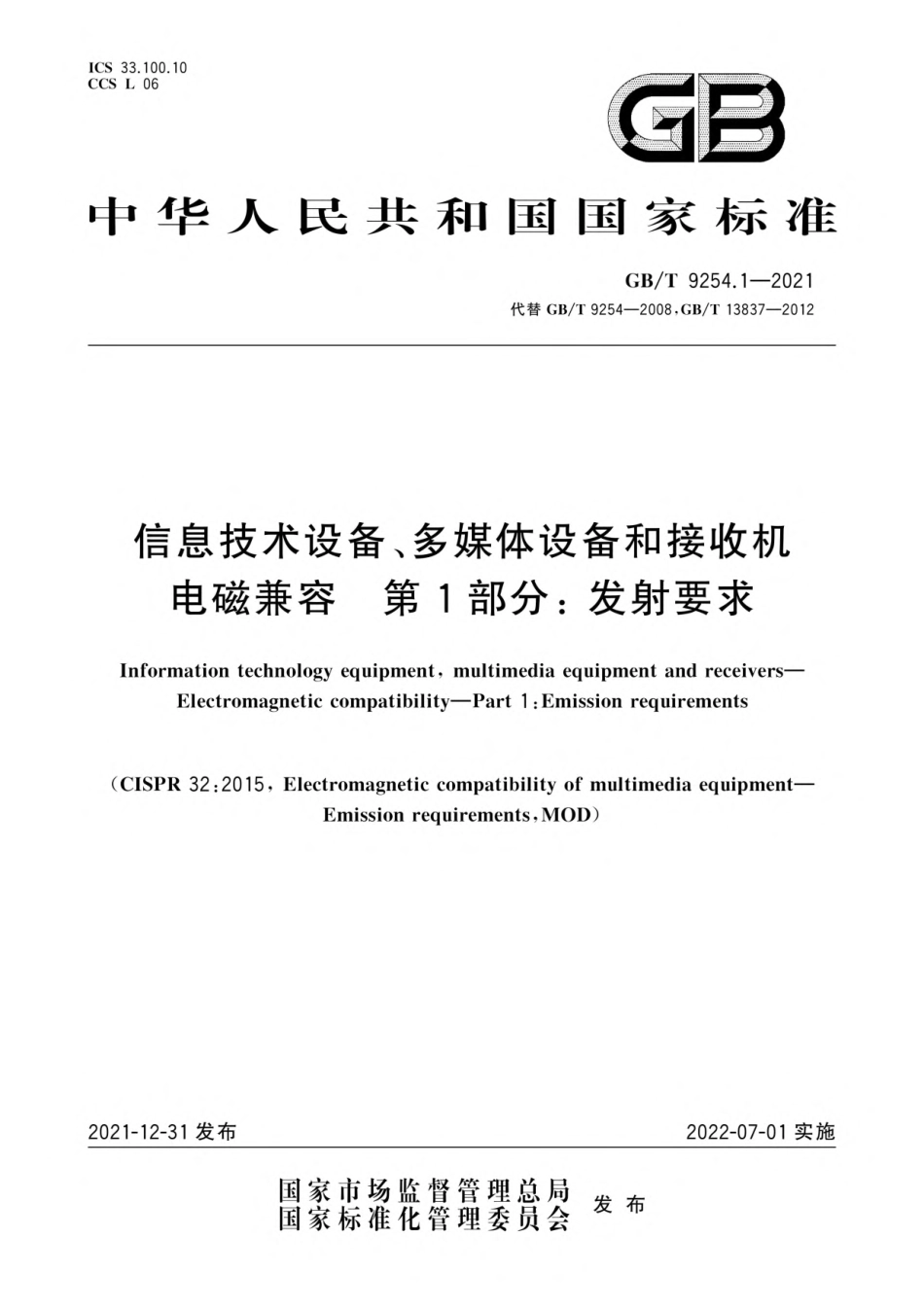

ICS33.100.10CCS L 06GB中华人民共和国国家标准GB/T9254.1-2021代替GB/T9254-2008,GB/T13837-2012信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求Information technology equipment,multimedia equipment and receiversElectromagnetic compatibility-Part 1:Emission requirements(CISPR 32:2015,Electromagnetic compatibility of multimedia equipmentEmission requirements,MOD)2021-12-31发布2022-07-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T9254.1-2021目次前言引言1范围12规范性引用文件13术语、定义和缩略语23.1术语和定义23.2缩略语64设备的分级75要求86测量86.1概述86.2宿主系统和模块化EUT86.3测量程序97设备文件108适用性109试验报告1010符合性1111测量不确定度11附录A(规范性)要求12A.1概述12A.2辐射发射要求13A.3传导发射要求16附录B(规范性)测量期间EUT运行和试验信号的规定21B.1概述21B.2EUT端口的运行21附录C(规范性)测量程序、仪器和辅助信息25C.1概述25C.2仪器和辅助信息25C.3通用测量程序27C.4相关测量程序31附录D(规范性)EUT、本地AE以及相关电缆的布置39D.1综述39D.2传导发射测量时EUT的相关条件43D.3EUT相关辐射发测量要求45IGB/T9254.1-2021附录E(资料性)预扫描测量53附录F(资料性)试验报告的内容摘要54附录G(资料性)C.4.1.1规定的测量程序的支持信息56G.1不对称人工网络示例电路原理图56G.2适用于有线网络端口发射测量的基本原理和程序65附录H(规范性)家用卫星接收系统室外单元测量支持信息70H.1基本原理70H.2一般要求70H.3运行条件71H.4LO测量的特殊要求71H.5EUT的布置71附录1（资料性）辐射发射的其他测量方法和有关限值741.1概述74L.2使用GTEM或RVC进行辐射发射测量的程序741.3测量程序的补充信息76L.4辐射发射测量用GTEM的使用要求.771.5采用RVC进行1GHz以上的辐射发射测量时对EUT布置的特殊要求791.6参考资料.79参考文献81GB/T9254.1-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T9254信息技术设备、多媒体设备和接收机电磁兼容的第1部分。GB/T9254已经发布了以下部分：第1部分：发射要求；第2部分：抗扰度要求。本文件代替GB/T9254-2008信息技术设备的无线电骚扰限值和测量方法和GB/T13837-2012(声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法)。本文件整合了GB/T9254-2008和GB/T13837-2012两文件的技术内容，与上述两文件相比，除结构调整和编辑性改动外，主要技术变化如下：适用范围更宽，适用于多媒体设备，包括专业用途的多媒体设备以及GB/T9254-2008和GB/T13837-2012适用的设备；更改了A级设备要求描述的警告语（见第7章，GB/T9254-2008的4.2）；更改了辐射发射测量中，EUT、AE和相关电缆的边界定义（见C.2.2.4,GB/T9254-2008的10.3.1);删除了对“CISPR骚扰限值的说明”章节（见GB/T9254-2008的第7章和GB/T13837-2012的第6章)；删除了骚扰功率试验项目要求（见GB/T13837-2012的4.5和5.6）；删除了直接到户卫星接收机调谐单元辐射功率测量限值要求（见GB/T13837-2012的4.7）；删除了直接到户卫星接收机室外单元辐射功率中的等效辐射功率测量限值要求（见GB/T13837-2012的4.7)；删除了RMS-平均值检波器测量要求（见GB/T13837-2012的第4章）；增加了采用电流探头和CVP的组合方式进行不对称模式传导发射的限值要求和测量程序（见表格条款A11.2和A12.2以及C.4.1.6.4);对于1GHz以下辐射发射测量要求，增加了在OATS/SAC中的3米测量距离的限值和在FAR/FSOATS中的3m测量距离和10m测量距离的限值（见A.2);增加了在GTEM和RVC内进行辐射发射测试的限值和测试方法（见附录1）。本文件修改采用CISPR32:2015多媒体设备的电磁兼容发射要求。本文件与CISPR32:2015在结构上保持一致，主要技术差异如下：根据CISPR产品标准原则上引用CISPR基础标准的原则，将规范性引用文件中的“ANSIC63.5-2006”以及C.2.2.2中的“ANSIC63.5”修改为“GB/T6113.106-2018”;删除了3.1.15EUT的定义，将其作为缩略语增加到3.2中；由于内容涉及宿主单元，因此增加了3.1.18宿主单元定义；根据我国广播信号制式情况，删除其他国家和地区适用的相关缩略语AC-3、ATSC、BPSK、DMB-T、DQPSK、ISDB、ISDB-S、MPEG、OFDM,增加缩略语 DTMB、DVB-S/S2;由于中国具有相对通用的额定电压，因此删除了附录A中关于“测量时，应限制的以下条件”中“在两种额定电压230V(士10V)和110V(士10V)下，采用频率为50Hz或60Hz进行测
