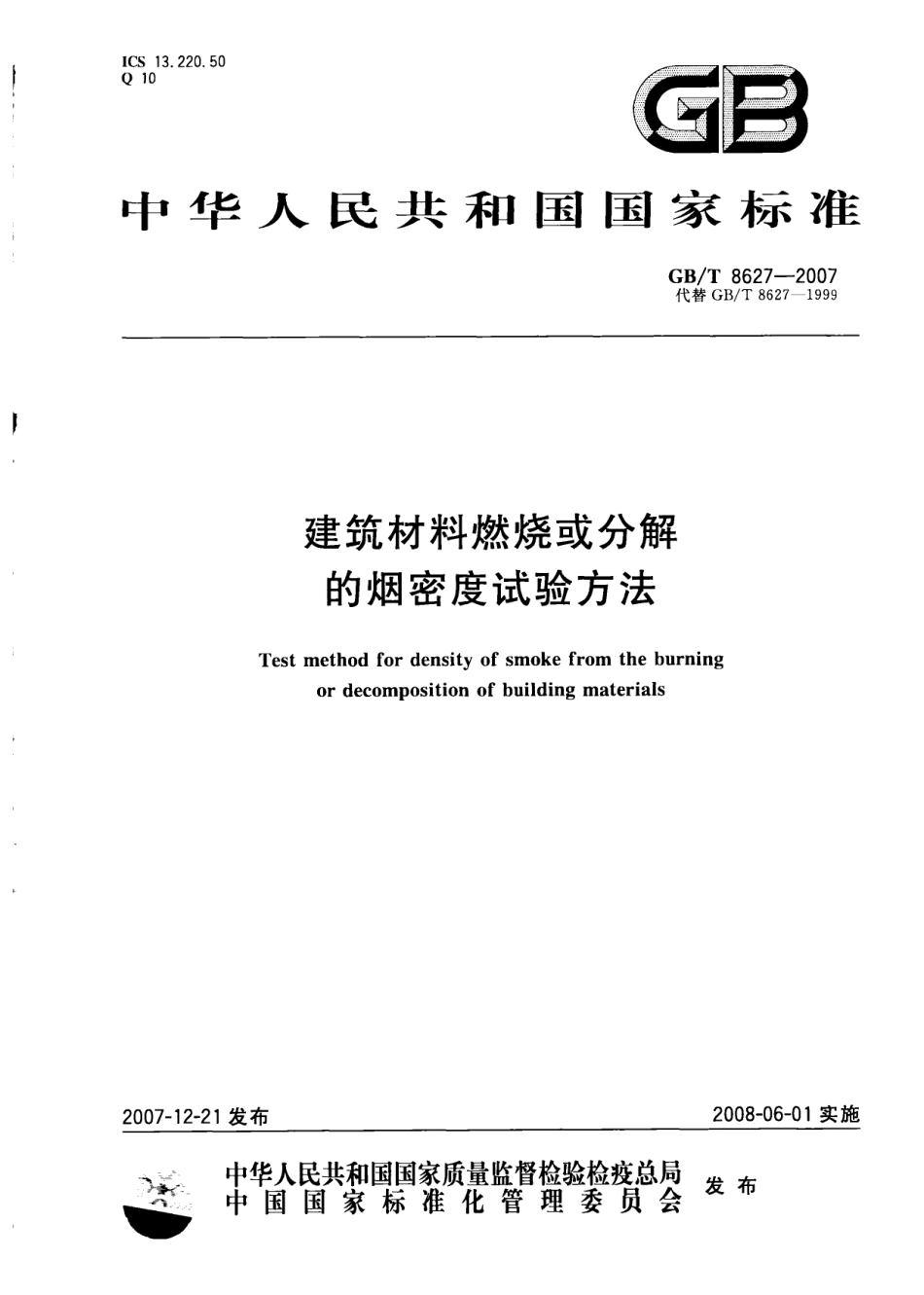

GB∕T 8627-2007 建筑材料燃烧或分解的烟密度试验方法.pdf

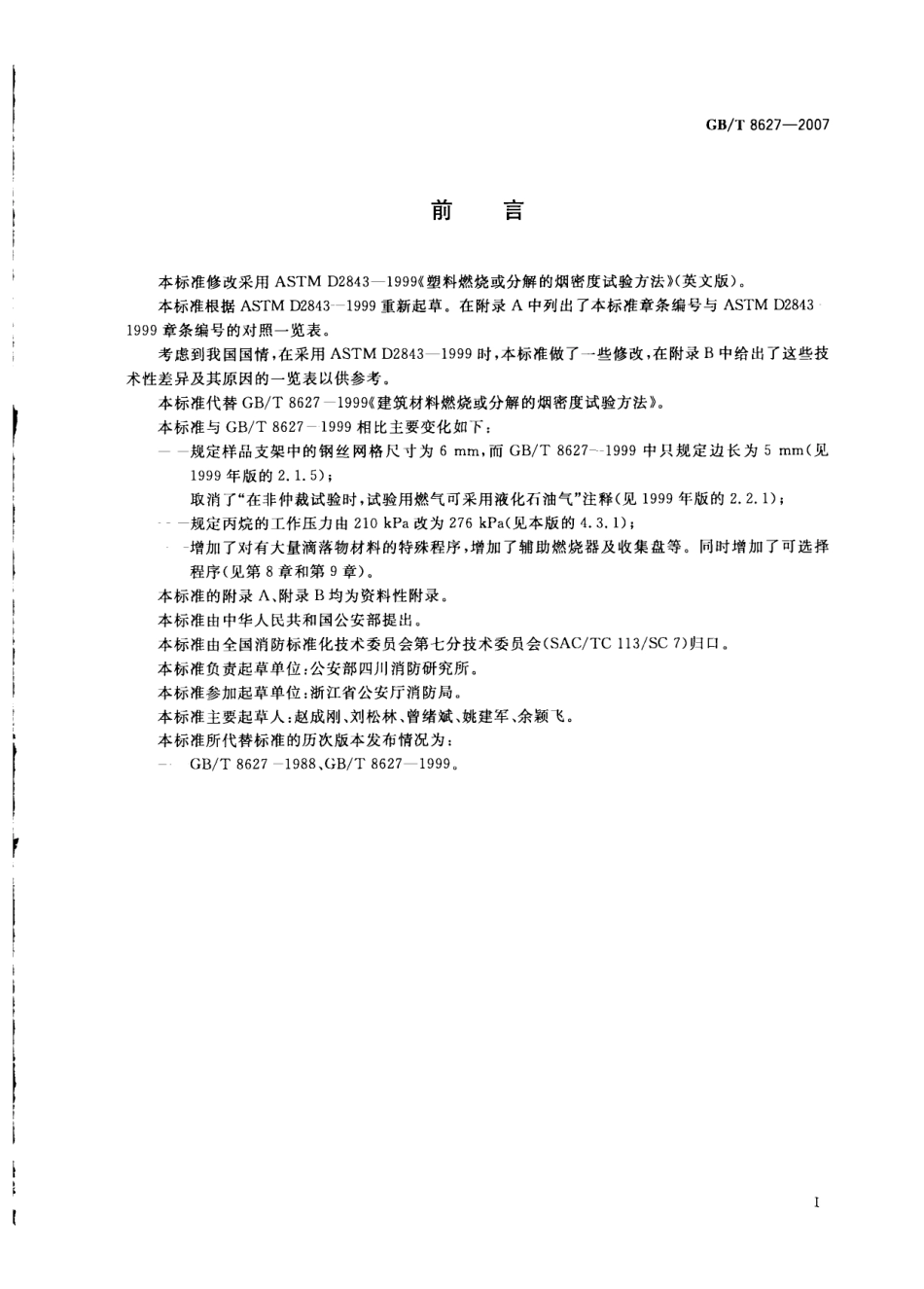

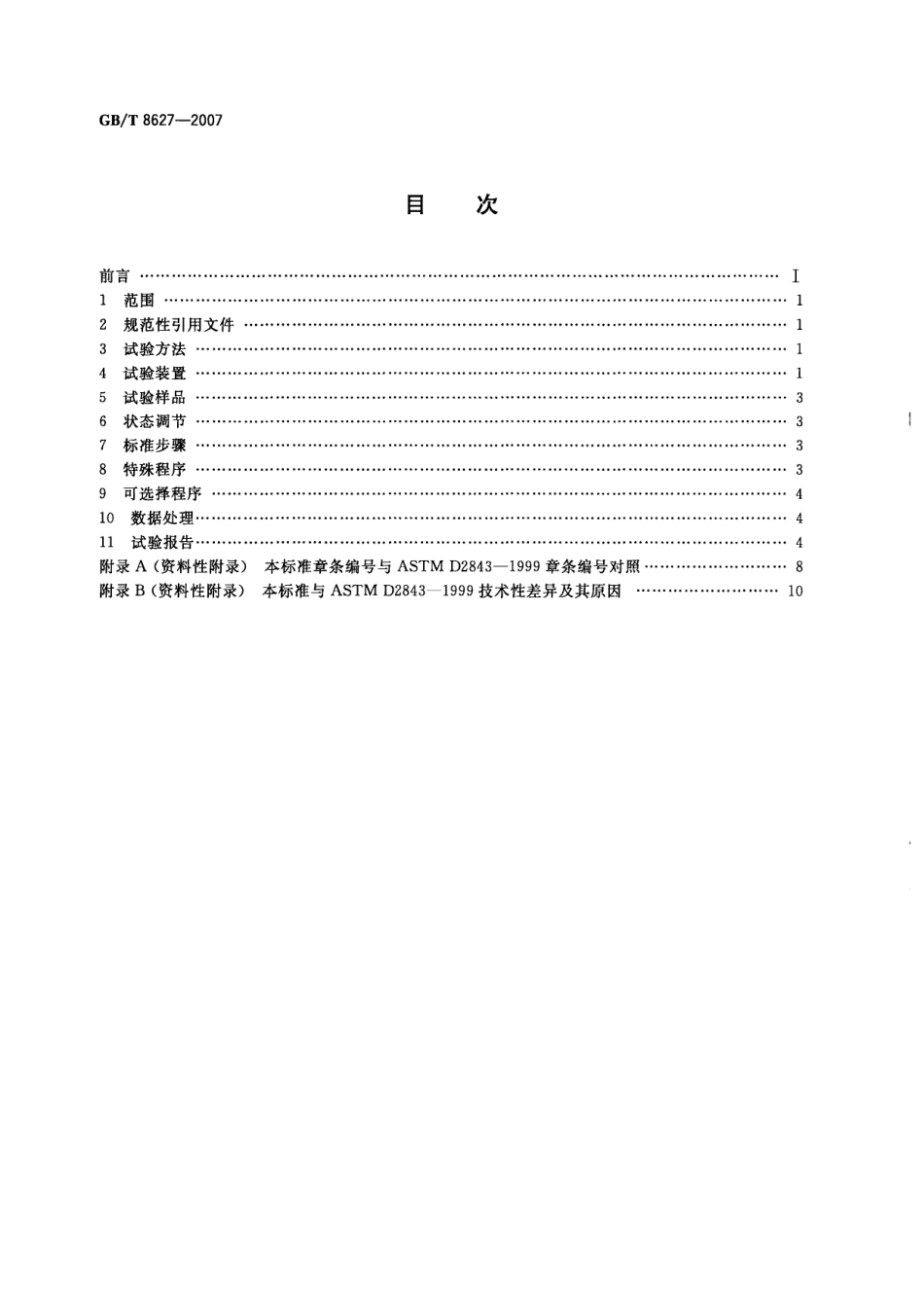

GB/T8627-2007目次前言1范围2规范性引用文件3试验方法14试验装置】5试验样品36状态调节7标准步骤38特殊程序9可选择程序10数据处理411试验报告4附录A(资料性附录)本标准章条编号与ASTM D2843一1999章条编号对照8附录B(资料性附录)本标准与ASTM D2843一1999技术性差异及其原因10GB/T8627-2007前言本标准修改采用ASTMD2843-1999塑料燃烧或分解的烟密度试验方法（英文版）。本标准根据ASTMD2843-1999重新起草。在附录A中列出了本标准章条编号与ASTMD28431999章条编号的对照一览表。考虑到我国国情，在采用ASTMD2843-1999时，本标准做了一些修改，在附录B中给出了这些技术性差异及其原因的一览表以供参考。本标准代替GB/T8627-1999建筑材料燃烧或分解的烟密度试验方法。本标准与GB/T8627-1999相比主要变化如下：规定样品支架中的钢丝网格尺寸为6mm,而GB/T8627-1999中只规定边长为5mm(见1999年版的2.1.5)；取消了“在非仲裁试验时，试验用燃气可采用液化石油气注释（见1999年版的2.2.1）；一规定丙烷的工作压力由210kPa改为276kPa(见本版的4.3.1)；增加了对有大量滴落物材料的特殊程序，增加了辅助燃烧器及收集盘等。同时增加了可选择程序（见第8章和第9章）。本标准的附录A、附录B均为资料性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第七分技术委员会(SAC/TC113/SC7)归口。本标准负责起草单位：公安部四川消防研究所。本标准参加起草单位：浙江省公安厅消防局。本标准主要起草人：赵成刚、刘松林、曾绪斌、姚建军、余颖飞。本标准所代替标准的历次版本发布情况为：-GB/T8627-1988、GB/T8627-1999。IGB/T8627-2007建筑材料燃烧或分解的烟密度试验方法1范围本标准规定了建筑材料燃烧或分解的烟密度试验装置、试验步骤和试验结果的计算及试验报告的具体要求。本标准规定了测量建筑材料在燃烧或分解的试验条件下的静态产烟量的试验方法。本试验方法是在标准试验条件下，通过测试试验烟箱中光通量的损失来进行烟密度测试。本试验设备可以在试验期间观察到火焰和烟气等现象。本标准被用来测量和描述在可控制的实验室条件下材料、制品、组件对热和火焰的反应，但不能够用来描述和评价材料、制品或组件在真实火灾条件下的火灾毒性和危险性。当考虑到与特定的最终使用时火灾危险性评价相关的所有因素时，测试的结果可以用做火灾危险性评估的参数。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2918-1998塑料试样状态调节和试验的标准环境(idt IS0291:1997)3试验方法3.1本试验方法的目的是确定在燃烧和分解条件下建筑材料可能释放烟的程度。其原理是通过测量材料燃烧产生的烟气中固体尘埃对光的反射而造成光通量的损失来评价烟密度大小。3.2试验时，将试样直接暴露于火焰中，产生的烟气被完全收集在试验烟箱里。试验时，调节燃气丙烷压力为276kPa,将25mm25mm6mm的试样放置在试验烟箱（图1）中的金属支撑网上，用丙烷燃烧器直接点燃试样。试验烟箱尺寸为300mmX300mmX790mm,装有光源、光电池和仪表来测量光束水平穿过300mm光路后光的吸收率。除了距烟箱底部25mm高处的通风口，烟箱在4min的试验期内是关闭的。3.3试验过程中得到光吸收数据随时间变化的曲线，典型的图形如图2所示。两个指标被用来划分材料的等级：最大烟密度值和烟密度等级。3.4试验程序的有效性在于在特定条件下用一种简单、直接、有效的方式测量产生的烟气数量的能力。易燃材料产生烟的程度受材料的数量、形状、湿度、通风、温度和供氧量的显著影响。4试验装置烟箱的构造如图1。4.1烟箱4.1.1烟箱由一个装有耐热玻璃门的300mmX300mm790mm大小的防锈蚀的金属板构成。烟箱固定在尺寸为350mmX400mm57mm的基座上，基座上设有控制器。烟箱内部应有保护金属免受腐蚀的表面处理。4.1.2烟箱除了在底部四周有25mm230mm的开口外其余部分应被密封。一个1700L/min的GB/T8627一2007排风机被安装在烟箱的-一边，排风机的进风口与烟箱内部连通，排风口与通风橱相连。如果烟箱处于集烟罩下，可以不必连接到通风橱。4.1.3在烟箱门的左右两侧距底座480mm高的居中位置处，各有一开口直径为70mm的不漏烟的玻璃圆窗，在这些位置和烟箱外部，安装有相应的光学设备和附加控制装置。4.1.4在烟箱背部安装有一块可更换的白色塑料板，它位于距底座480m烟箱背面板的居中处，高90mm、宽150mm,透过它可以看见一个照亮的白底红字的逃生标志“EXIT”字样。白色背景可以方便观察到材料的火焰、烟气和燃烧特性。通过观察安全出口标志有利于找到能见度和测试值之间的关系。4.2样品支架样品放在一个边长为64mm的正方形框槽上，正方形是由6mm6mmX0.9mm不锈钢网格构成，正方形支架位于底座上方220mm处并与烟箱各边等距离。钢丝格网位于不锈钢框槽内，不锈钢框槽通过固定于烟箱右边的一根钢杆手柄支撑。安装在同样的钢杆手柄上，在样品支架的下方76mm处有一个类似的不锈钢框槽，它支撑着一个正方形的石棉板，石棉板可以收集试验期间样品的滴落物。通过转动样品支架的钢杆，可使燃烧的样品落在下方盛有少量水的盘子中而熄灭掉。4.3点火系统4.3.1样品应该由工作压力为276kP的点火器产生的丙烷火焰来点燃。燃气应与空气混合，当燃气从直径为0.13mm的孔通过时，利用丙烷文氏管的作用推动空气并一起通入点火器。点火器应按照图3所示的剖面图装配。点火器必须设计能提供足够的外部空气。注1：工业等级不小于85%，总热值为23000cl/L的丙烷气满足要求。注2：因为孔的测量结果与供气压力是成比例的，所以必须注意孔是燃气外出的唯一方式。4.3.2样品下方的点火器应能够快速调整位置以便点火器的轴线落在底座上方一个8mm点上，点火器在烟箱背面角落向对角延伸并与底座呈45向上倾斜。点火器的出口应离烟箱背面的参考点260mm。4.3.3烟箱外部的管道至少150mm,应能够将空气导人点火器4.3.4丙烷压力应当是可调的，最好是自动调节。丙烷压力应通过压力表显示出来。4.4光电系统4.4.1用光源、-一个带屏障层的光电池和-一个温度补偿计来测量光束穿过300m的烟气层后的百分比。光束路径沿水平方向传播，如图4。4.4.2光源安装在烟箱左壁凸出去的一个光源盒内，位于底座上方480mm高的地方。光源为灯丝密集型仪表灯泡，工作电压为5.8V。光源是一个球形反射体，其电源由一个可调电压变压器提供。一个焦距为(6065)mm的透镜将光束聚焦在仪器右壁的光电池上。4.4.3另一个装有光度计的盒子安装在烟箱的右边。带屏障层光电池应有标准光谱响应。光电池前面应设置圆形网格箱用来保护电池免受散光照射。网格应为暗黑抛光的，并且开口的深度至少为宽度的两倍。光电池感应产生的电流以光的吸收率显示在仪表上。光电池随着温度的增加线性减少，因此应做出补偿。光电池工作温度不高于50.4.4.4仪表应该有两个量程。可通过切换仪表到它灵敏度的十分之一来改变量程。当烟累积到能吸收90%的光束时，应快速转换使仪表的灵敏度降低到基本值。要达到这一点，仪表的刻度应是从90%到100%，而不是0到100%。4.5记时装置采用时间间隔为15s的钟表。计时器应与点火器设备连接起来，当点火器移到试验位置时应开始记时。4.6求积仪器采用适合的求积仪或计算机软件等其他合适的方式来计算光吸收率曲线下方的面积。2
