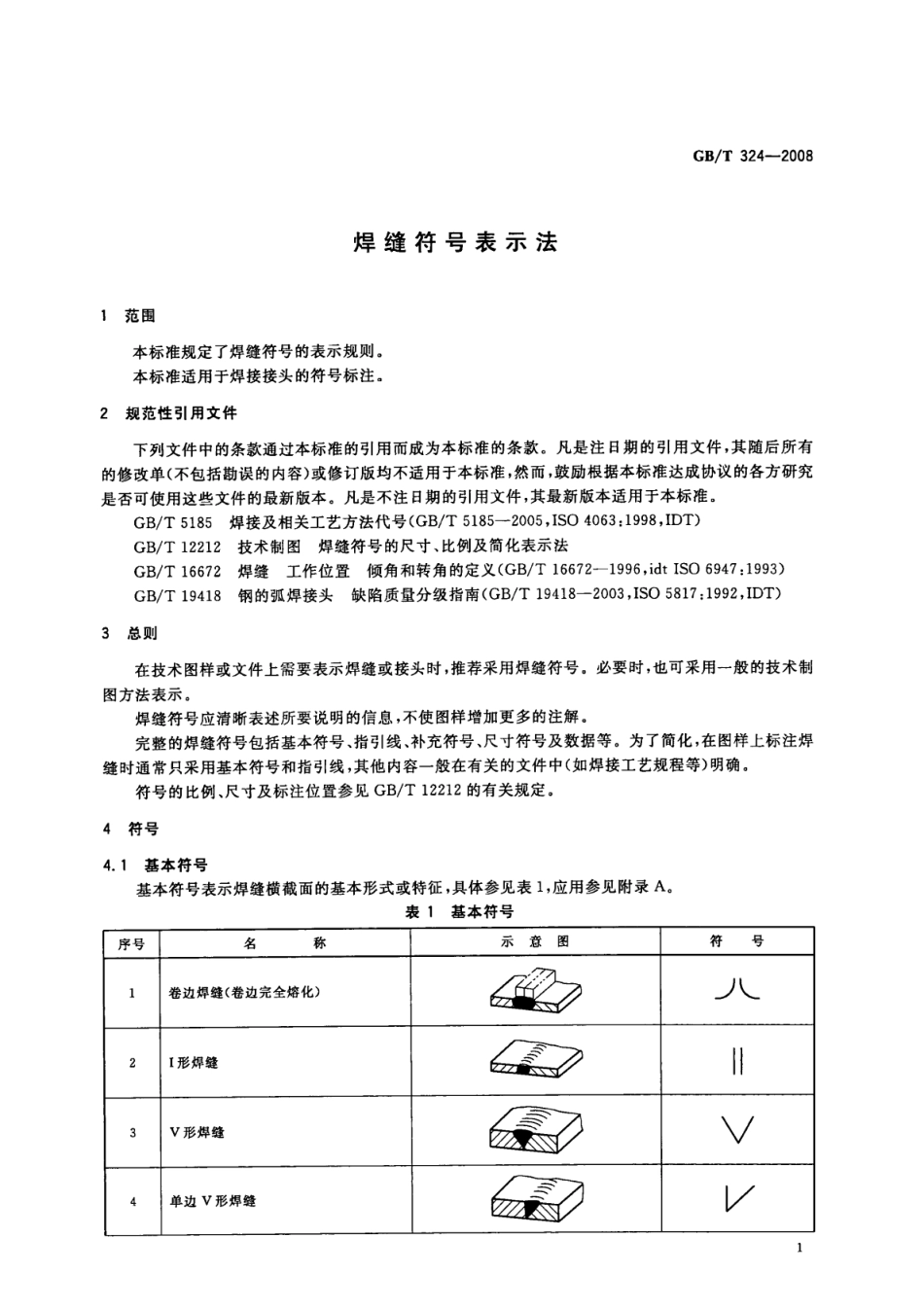

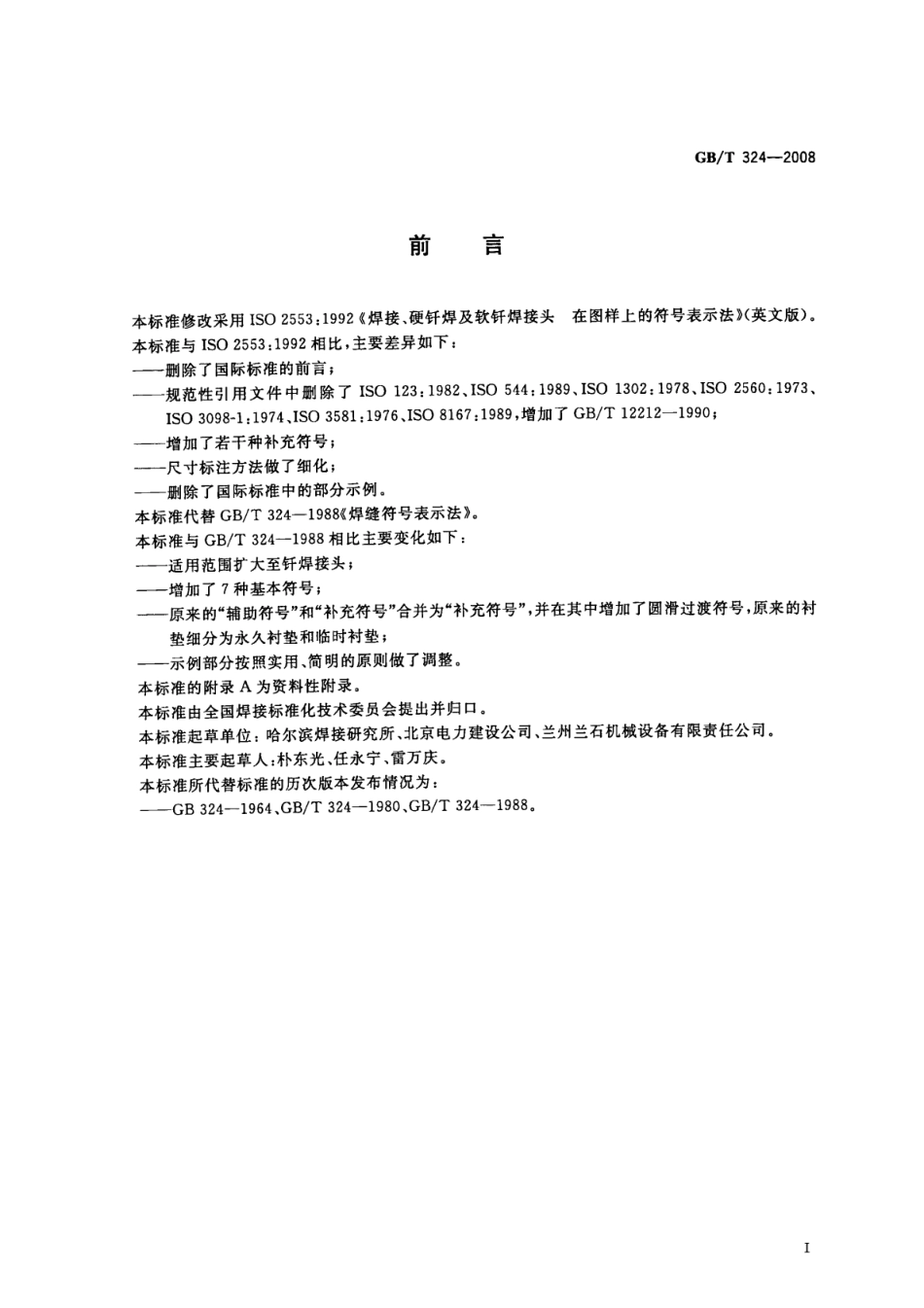

GB/T324-2008焊缝符号表示法1范围本标准规定了焊缝符号的表示规则。本标准适用于焊接接头的符号标注。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5185焊接及相关工艺方法代号(GB/T5185-一2005，IS04063:1998,IDT)GB/T12212技术制图焊缝符号的尺寸、比例及简化表示法GB/T16672焊缝工作位置倾角和转角的定义(GB/T16672-1996,idt IS06947:1993)GB/T19418钢的弧焊接头缺陷质量分级指南(GB/T19418一2003，IS05817:1992,IDT)3总则在技术图样或文件上需要表示焊缝或接头时，推荐采用焊缝符号。必要时，也可采用一般的技术制图方法表示。焊缝符号应清晰表述所要说明的信息，不使图样增加更多的注解。完整的焊缝符号包括基本符号、指引线、补充符号、尺寸符号及数据等。为了简化，在图样上标注焊缝时通常只采用基本符号和指引线，其他内容一般在有关的文件中（如焊接工艺规程等）明确。符号的比例、尺寸及标注位置参见GB/T12212的有关规定。4符号4.1基本符号基本符号表示焊缝横截面的基本形式或特征，具体参见表1，应用参见附录A。表1基本符号序号名称示意图符号卷边焊缝（卷边完全熔化）八I形焊缝l3V形焊缝4单边V形焊缝
