GBT 4942.1-2006 旋转电机整体结构的防护等级IP代码分级 GB 4942.1 2006 旋转 电机 整体 结构 防护 等级 IP 代码 分级

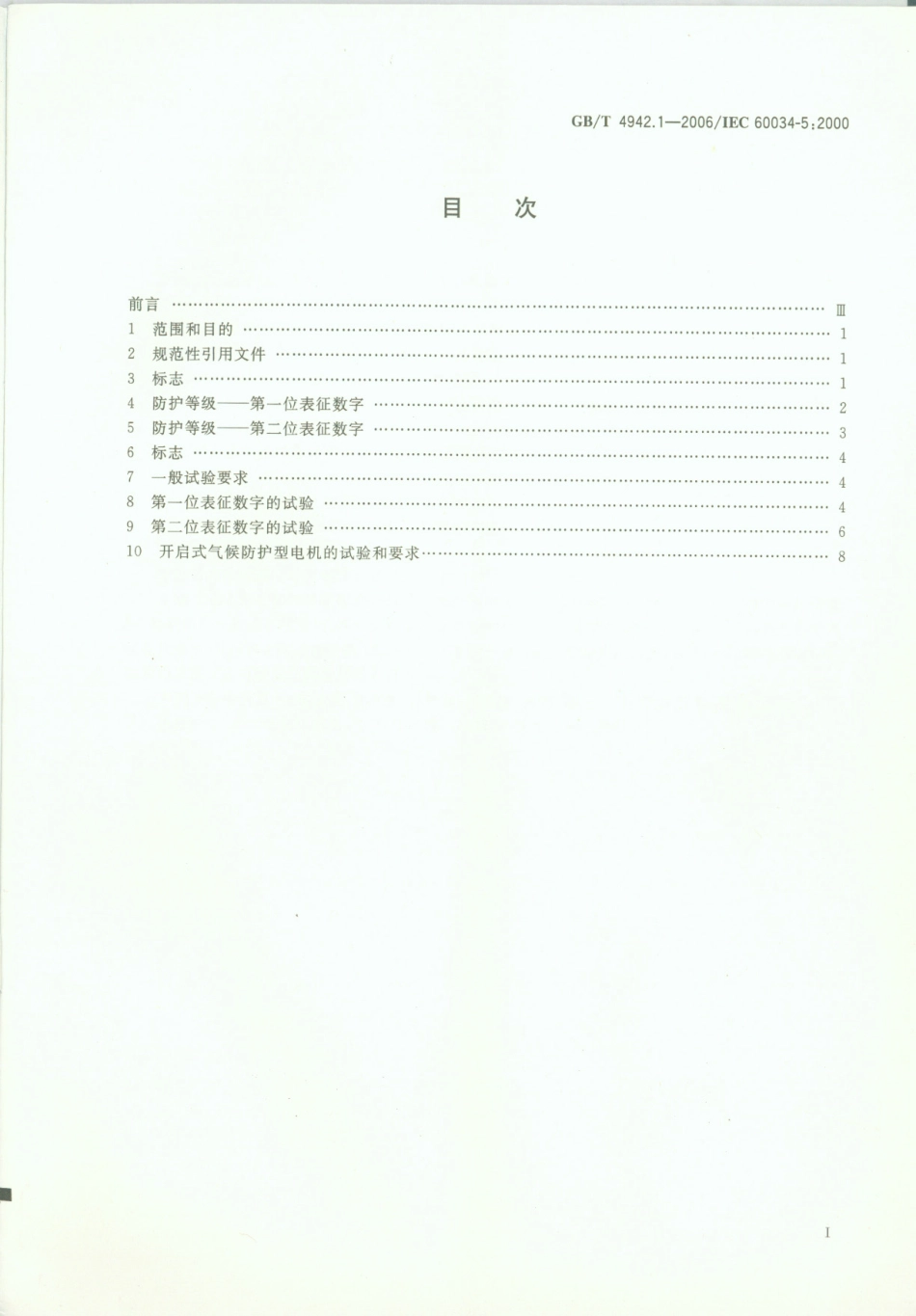

GB/T 4942.1-2006/IEC 60034-5:2000目次前言+1范围和目的12规范性引用文件13标志14防护等级第一位表征数字25防护等级第二位表征数字36标志47一般试验要求48第一位表征数字的试验49第二位表征数字的试验610开启式气候防护型电机的试验和要求8GB/T 4942.1-2006/IEC 60034-5:2000旋转电机整体结构的防护等级(IP代码)分级1范围和目的本部分适用于旋转电机外壳防护等级的分级。本部分规定了对外壳防护的要求,外壳在各个方面均应符合使用要求,且在正常使用条件下外壳的材料和加工工艺应能保证其性能符合本标准的要求。本部分不规定:一电机防止机械损害的防护等级或潮湿(例如由凝露所引起的)、腐蚀性气体、霉菌、虫害等条件下的防护等级;一电机在爆炸性气体环境中运行的防爆类型;一对仅为人身安全而设置在外壳周围的栏栅的要求。在某些情况下(如农用或家用器具),可规定更为广泛预防措施以避免偶然或有意的触及。本部分规定了关于以下方面的旋转电机外壳防护的标准等级:a)防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外),以及防止固体异物进入电机;b)防止由于电机进水而引起的有害影响。本部分规定了防护等级的标志,以及考核电机满足本标准要求而进行的试验。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件。其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。GB755-2000旋转电机定额和性能(idt IEC60034-1:1996)GB/T1993-1993旋转电却方法(eqv IEC60034-6:1991)3标志防护等级的标志由表征字母“IP”及附加在其后的两个表征数字组成。表征数字的含义分别见第4章和第5章中的表。3.1单个表征数字当只需用一个表征数字表示某一防护等级时,被省略的数字应以字母“X”代替,例如IPX5或IP2X。3.2补充字母当防护的内容有所增加,可由第2位数字后的补充字母表示。如果用到一个以上的字母,则按字母的顺序排列。3.2.1对具有特殊应用的电机(如安装在船舶甲板上的开路冷却电机,在停机时进出风口都是关闭的),数字后可加一个字母以表示为防止进水而引起有害影响的试验是在电机静止(用字母S)或在运转(用字母M)的状态下进行。在这种情况下,电机任一状态下的防护等级均应标明,例如IP55S/IP20M表示。如无字母S和M,则表示所规定的防护等级在所有正常使用条件下都适用。
