GB∕T 18805-2002 商品条码印刷适性试验.pdf

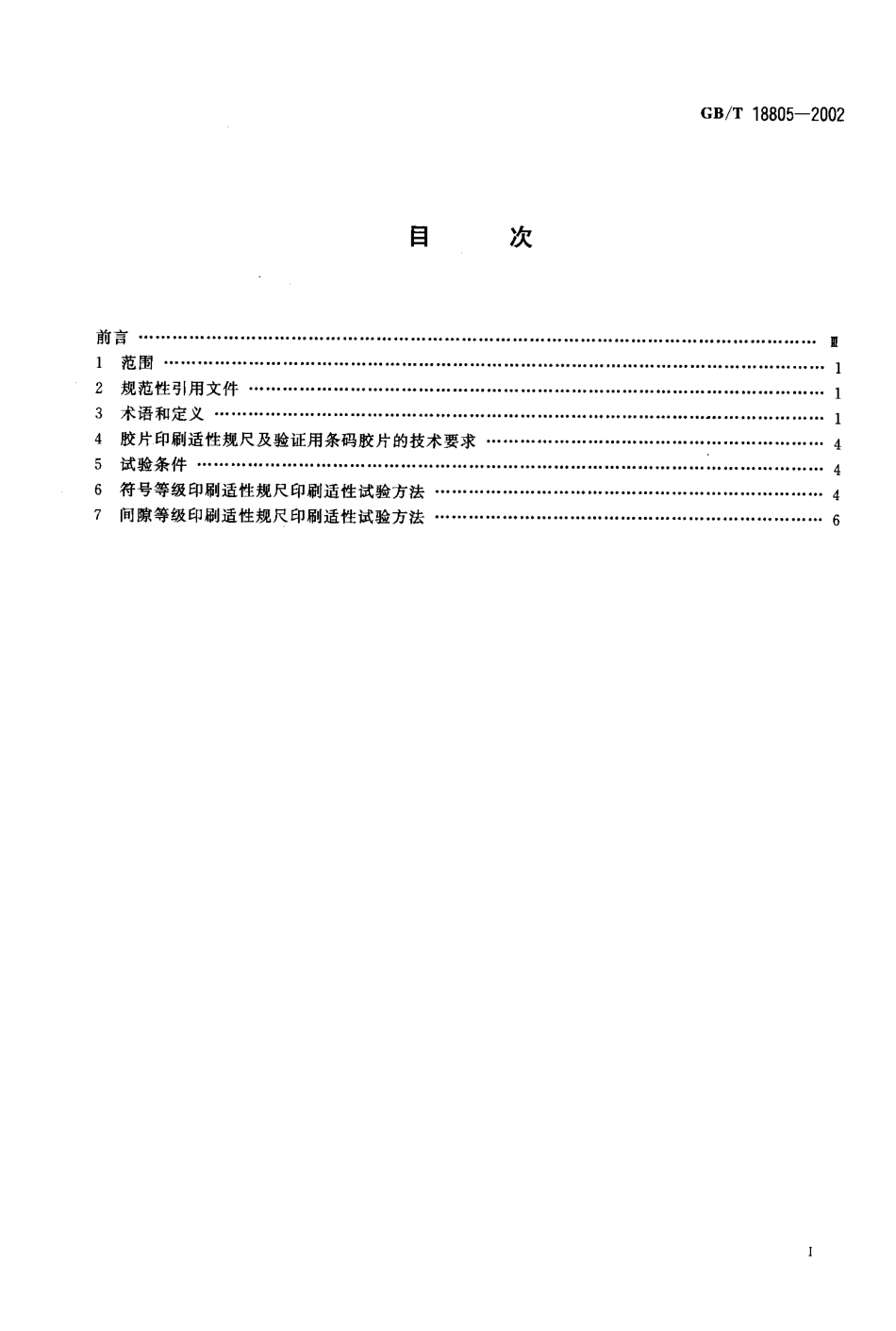

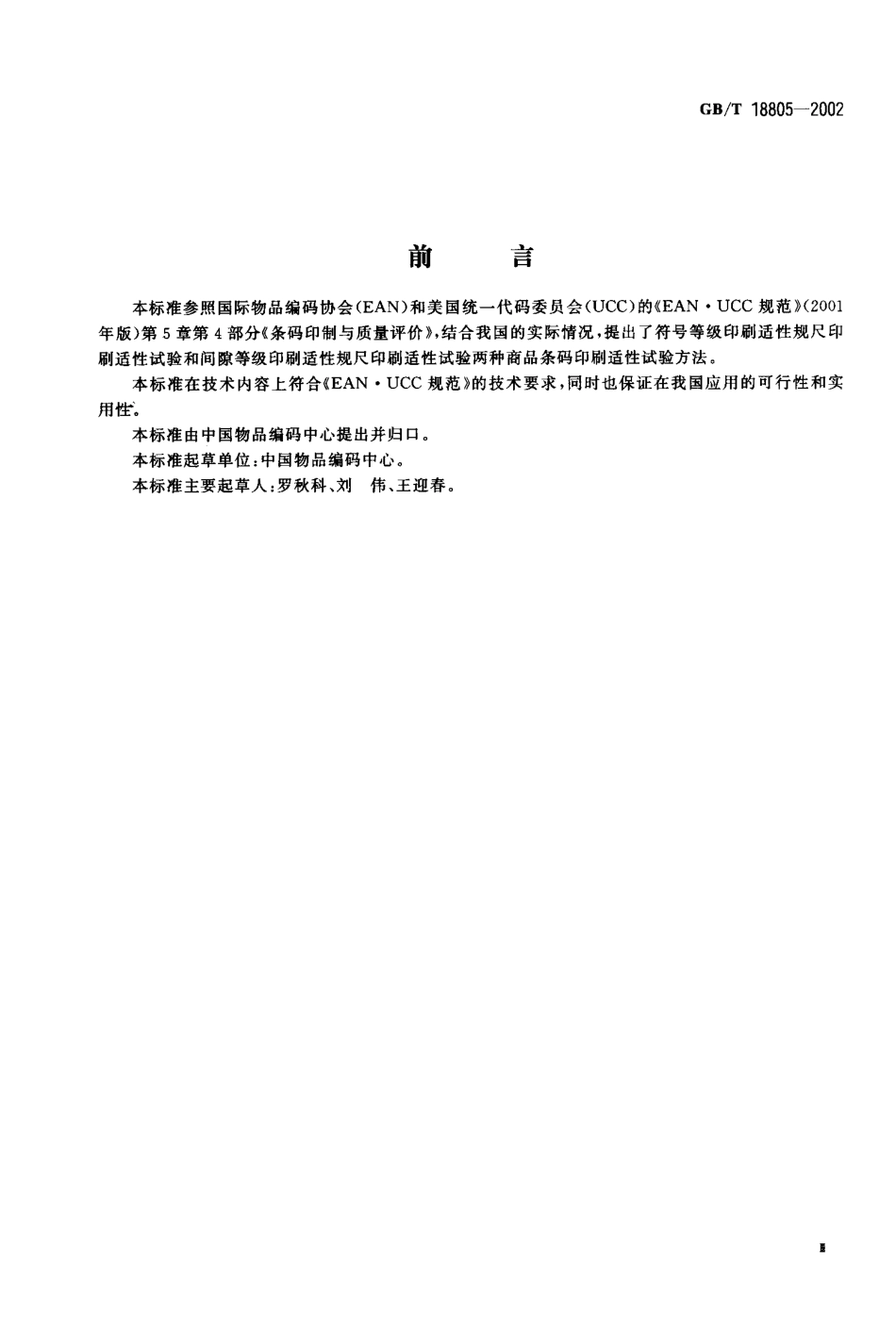

I C S 3 5.0 4 0A 2 4噶黯中 华 人 民 共 和 国 国 家 标 准G B/T 1 8 8 0 5-2 0 0 2商 品 条 码 印 刷 适 性 试 验C o mm o d i t y b a r c o d e p r i n t a b i l i t y t e s t2 0 0 2 一 0 8 一 0 9 发布2 0 0 3 一 0 4一 0 1实施每M*W A M M&a&A.I ch 发“GB/T 1 8 8 0 5-2 0 0 2目次前言 ”.d1 范围 ，.12 规范性引用文件 ”.13 术语和定义 ，“.”14 胶片印刷适性规尺及验证用条码胶片的技术要求 .”，.45 试验条件 ”46符 号 等 级印 刷 适 性规 尺 印 刷 适 性 试 验 方 法 ”二 .二 二 .二“.二”“47间 隙 等 级印 刷 适 性 规尺 印 刷 适 性 试 验 方 法 .“二 二”“.6G B/T 1 8 8 0 5-2 0 0 2前言 本标准参照国际 物品编码协会(E A N)和美国统一代码委员会(U C C)的 E A N U C C 规范(2 0 0 1年版)第 5 章第 4部分 条码印制与质量评价，结合我国的实际情况，提出了符号等级印刷适性规尺印刷适性试验和间隙等级印刷适性规尺印刷适性试验两种商品条码印刷适性试验方法。本标准在技术内容上符合 E A N U C C规范 的技术要求，同时也保证在我国应用的可行性和实用性舀 本标准由中国物品编码中心提出并归口。本标准起草单位:中国物品编码中心。本标准主要起草人:罗秋科、刘伟、王迎春。G B/T 1 8 8 0 5-2 0 0 2商品条码印刷适性试验范围本标准规定了商品条码印刷适性试验的方法。本标准适用于商品条码印刷适性试验，其他码制的条码印刷适性试验可参照使用.2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件.其最新版本适用于本标准。G B 1 2 9 0 4 商品条码 G B/T 1 2 9 0 5 条码术语 G B/T 1 8 3 4 8 商品条码符号印制质量的检验(G B/T 1 8 3 4 8-2 0 0 1,I S O/I E C 1 5 4 1 6:2 0 0 0,I n f o r-m a t i o n t e c h n o l o g y-A u t o m a t i c i d e n t if i c a t i o n a n d d a t a c a p t u r e t e c h n i q u e s-B a r c o d e p r i n t q u a l i t y t e s ts p e c i f i c a t i o n-L i n e a r s y m b o l s,NE Q)I S O/I E C 1 5 4 2 1:2 0 0 0 信息技术自动识别与数据采集技术条码胶片测试规范3 术语和定义 G B/T 1 2 9 0 5 和G B 1 2 9 0 4确立的以及下列术语和定义适用于本标准。3.1 印刷条件 p r i n t i n g c o n d i t i o n s 用于印刷条码的设备、载体、油墨、工艺、环境等的总和。3.2 条宽补偿f b a r w i d t h c o m p e n s a t i o n BW C 在条码符号制版时，为补偿条码符号印刷过程中的系统性偏差，对条码符号的条宽预先进行减少或增大 的量。3.3 符号等级印刷适性规尺 s y m b o l s e r i e s p r i n t a b i l i t y g a u g e 它是由放大系数M分别为0.8 0,0.8 5,0.9 0,1.0 0,1-1 0，条宽补偿量B WC为。，按一定规则排列组成的一组E A N-1 3 条码符号，如图 1 所示。它可以是计算机图形文件，也可以是条码胶片。3.4 间隙等级印刷适性规尺 g a p s e r i e s p r in t a b i l i t y g a u g e 由一组宽为0.2 5 4 mm，长为 5 t o。的适性条，以不同间隙排列组成的标准图案，如图2 所示。图中A-K(A -K)为 1 1 个适性等级，右侧数据为各个等级的条的间隙尺寸，单位为mm。它可以是计算机图形文件，也可以是精密制作的胶片图案。G s/T 1 8 8 0 5-2 0 0 2目印刷 厚度洲 试卡。901234 567892邢=0.8 0a)F H-M8 0规尺目印刷 厚度侧试 卡 办。I iiiiiii I ii90123 6789.警 护 0.8 5b)F H-M8 5规尺 办6P FAIX9,Mi4-P。酬 0N-_WW0349012 567892 wM=O-9 0 c)F H-M9 0 规尺图 1符号等级印刷适性规尺系列G B/T 1 8 8 0 5-2 0 0 211111 1 1 1 1111 1 111 2.1 1 1 1 1 0 0日【I 11 11 .i 二二 二二 二二二 二 二 二 二二:。114 0 1 2 3 4 0 5 6 7 8 9 2 e 荟二二鑫鑫 月 1.0 0 d)F H-M1 0 0规尺印 剧 厚 度侧试卡。hNIVlllll,llles日.度-。一.用津一-|习.一.翻以-一一.一.明侧一一一.Wte一j一e)F H-M1 1 0 规尺 图 1(续)AI!川 垂 AB川垂 B c 111111 奎 c D 111111 奎 D E 111111 鑫 E F Ji ll 亘 FG 1111 1 0 1 G H二H 1 二1J二J K二K 0.5 0 80.4 5 70.4 0 60.3 5 60.3 0 50.2 5 40.2 0 30.1 5 20.1 0 20.0 5 10.0 2 5图 2 J x-1 1规尺G s/T 1 8 8 0 5-2 0 0 23.5 印刷适性试验 p r i n t a b i l i t y t e s t 为验证印刷条件各要素之间的适应性，确定条码胶片及条码符号计算机图形文件的条宽补偿量等设计参数而进行的试验。3.6 符号规尺印刷适性试验 p r i n t a b i l i t y t e s t f o r s y m b o l g a u g e 使用符号等级印刷适性规尺制版印刷，通过对其印样的侧量，直接确定条码胶片及条码符号计算机图形文件的条宽补偿量等设计参数的印刷适性试验。3.7 间隙规尺印刷适性试验 p r in t a b i l i t y t e s t f o r g a p g a u g e 使用间隙等级印刷适性规尺制版印刷.通过对其印样的印刷适性等级判定，间接确定条码胶片及条码符号计算机图形文件的条宽补偿量等设计参数的印刷适性试验。胶片印刷适性规尺及验证用条码胶片的技术要求4.1 符号等级印刷适性规尺(C U-M型)符号等级印刷适性规尺中的每一条码符号应符合I S O/I E C 1 5 4 2 1:2 0 0 0 中第6章的相关技术要求。4.2 间隙等级印剧适性规尺(C U-1 1型)间隙 等级印刷适性规尺的 基材和 光学密度应分别符合I S O/I E C 1 5 4 2 1:2 0 0 0 第6 章6.1 和6.8 的技术要求，每一条空宽度尺寸的允许偏差为士0.0 0 5 m m,4.3 验证用条码胶片 验证用条码胶片应符合 I S O/I E C 1 5 4 2 1:2 0 0 0中第 6 章的相关技术要求。5试验条件 条码印刷适性试验的印刷条件应与正式印刷条码的印刷条件相同。6 符号等级印刷适性规尺印刷适性试脸方法6.1制版 将符号等级印刷适性规尺置于 其他印 刷品 胶片 或计算机圈 形文件的 边角处拼组成版。在 制版时应使规尺平行或垂直于印刷方向放置。6.2印刷 在符合第 5 章规定的条件下进行印刷。6.3抽样6.3.1 抽样数f6.3.1 门每一种印刷条件的符号等级印刷适性规尺的印刷品批量不得少于 5 0 个6.3.1.2 每一种印刷条件下的抽样数量为5 个。6.3.2 抽样方法 采用随机抽样方法进行抽样。6.4检测6.4.1 检测设备 最小分度值不大于0.0 1 mm的条码检测仪。6.4.2 检侧方法 对抽取的样品，选择放大系数为 0.8 0且与印刷方向平行(或垂直)的一组 5 个条码符号，取该组中每一条码符号条高方向的中间位置，用符合 6.4.1的仪器测量每一条码符号各条的实际尺寸偏差 4G B/T 1 8 8 0 5-2 0 0 2V，其中，i 为样品编号，1 的取值为1,2,5;j 为条码符号中每一条的编号，1的取值为 1,2,3 0,6.5 确定条宽补倦量(B WC)对按6.4.2 测量获得的所有条的实际尺寸偏差V c e)求和，然后除以所有条的 个数，计算该组样本条的实际尺寸偏差的平均值，计算公式如下:X艺V(,.,)1 _ 1 少=1 5 X 3 0 则有，条宽补偿量z 1 B WC=I V I6.6 确定最小放大系数(M.1.)6.6.1 确定每一样品所对应的最小放大系傲(材佃.)将按6.4.2 测量所得的所有条的实际尺寸偏差V(1.j)，减去6.5 中 得到的v，即可得到每一条的实际宽度尺寸偏差的变化量:A V u.r n=V(，)一V 对每一样品，取其所包含的3 0 个条的实际尺寸偏差变化量 V(i.,)中的一个最大值和一个最小值，找出该样品的印刷增量变化量的范围，然后查表1即可得到:在该印刷条件下，根据该样品所计算出的M _.6.6.2 确定该印刷条件下所允许的最小放大系橄(M一)根据 6.6.1 的数据处理结果，比较各样品的城面.，取最大的Mm。值为该印刷条件下允许印刷条码符号的M_.裹 1 M 位的等差级橄顺序一印 刷 增 量的 最大 变 化 量(A V-)允 许 使用 的 最 小 放 大 系 教(M m.)I士 0.0 3 50.8 08590士 0.0 5 1士0.0 6 9士 0.0 8 5士 0.1 0 10.951.00士0.1 0 81.0 5土0.1 1 51.1 0士0.1 2 41.1 5士 0.1 3 21.2 0士0.1 4 01.2 5士0.1 4 71.3 0士0.1 5 21.3 5+0.1 6 31.4 0士 0.1 7 11.4 5士 0.1 7 81.5 01)通常功能比较全面的条码检倒设备能够自动计算出一个条码符号的平均尺寸增益，对每一个条码符号的平均增 益再次进行算术平均，就得到上述尺寸偏差的平均值v.2)当v。时，该印刷条件下的 条宽应减小，此时的B W C为条宽减少量B W R,当VG。时，该印刷条件下的条宽应增加，此时的B WC为条宽增加量 B WI.GB/T 1 8 8 0 5-2 0 0 2表 1(续)印刷增量的最大交化A(o v.二)士 0.1 8 4 士 0.1 9 2 士 0.2 0 1 士 0.2 0 9 士 0.2 1 6 士 0.2 2 4 士 0.2 3 3 士 0.2 4 1 士0.2 5 0 士0.2 5 6注:表中数值的中间值可线性内擂而得。确认验证试验与修正允许使用的最小放大系数(Mme;.)1.5 51.6 01.6 51.701.751.8 01.8 51.9 01.9 52.0 06.7 根据6.5 确定的B WC 和6.6 确定的M m,，制作一个符合4.3 要求的验证用条码胶片或条码符号计算机图形文件，用此胶片或图形文件制版，在与印刷适性试验相同的条件下印刷，并抽样检验，若经检验印样的条空尺寸偏差符合 G B 1 2 9 0 4的要求，且条的尺寸偏差基本对称，则确认该印刷条件下平行(或垂直)于印刷方向的 B WC和M-
