GB∕T 22878-2008 纸和纸板 杂质的估算.pdf

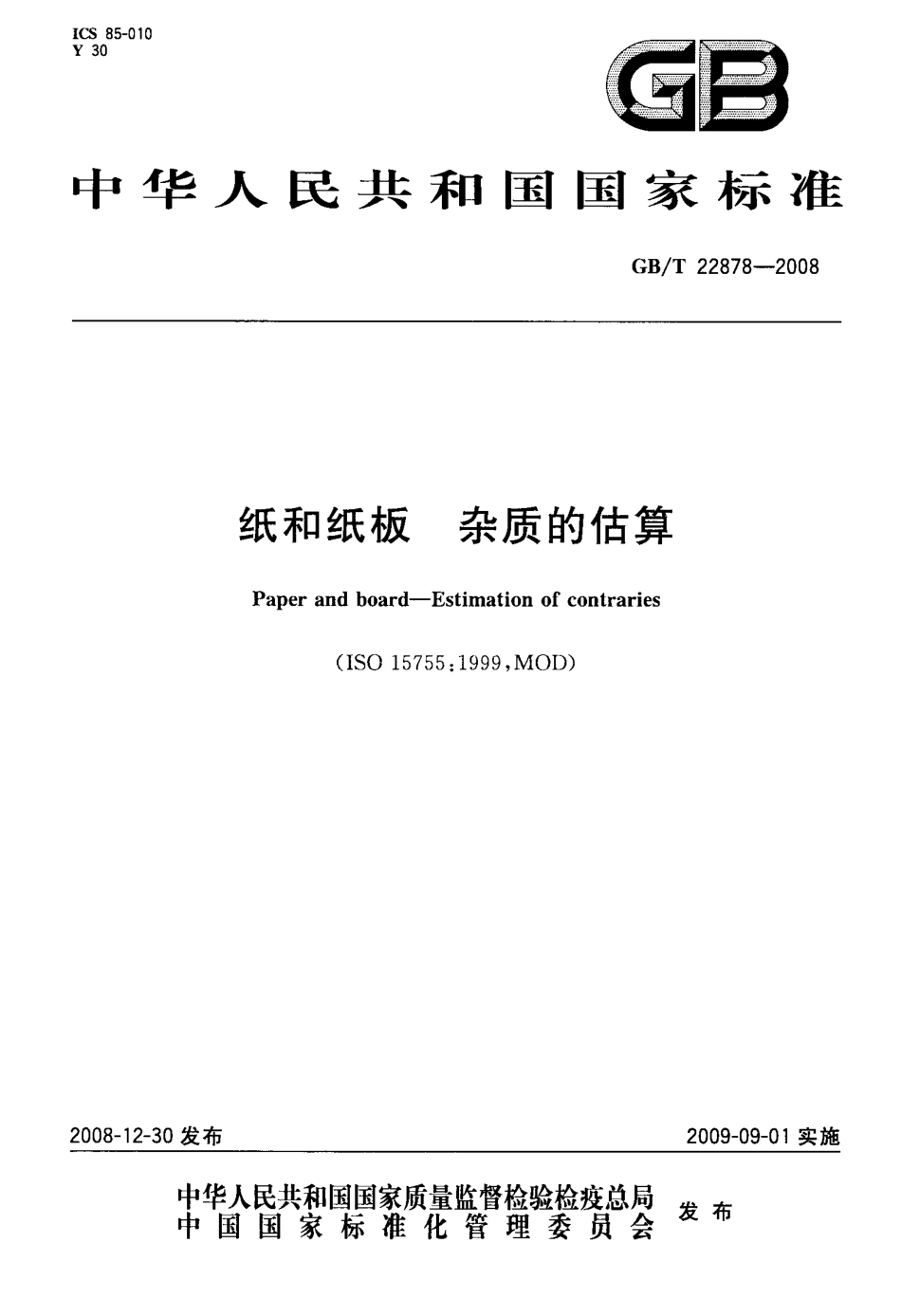

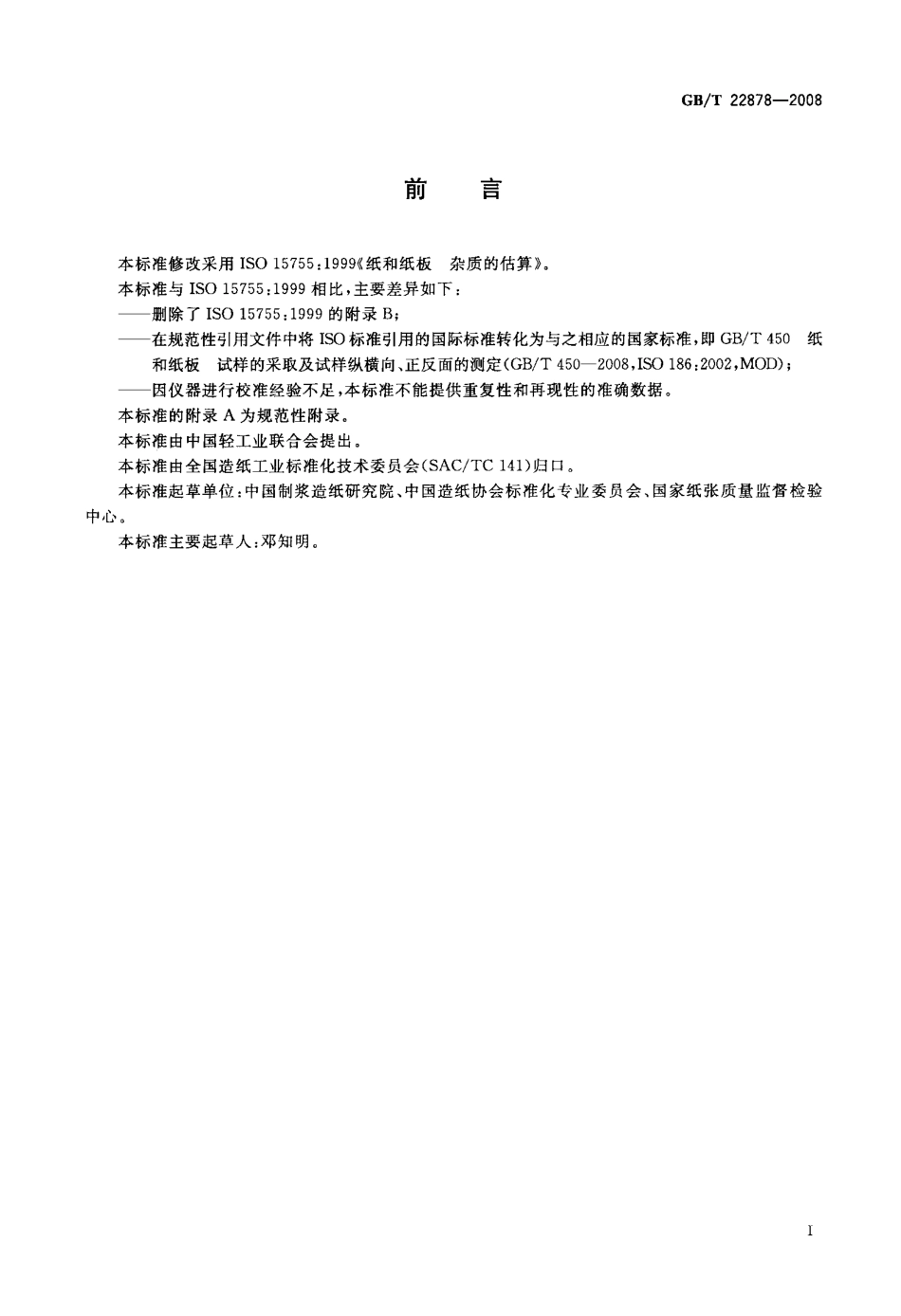

I C S8 5 一0 1 0Y3 0a 雪中华人民共和国国家标准G B T2 2 8 7 8-2 0 0 82 0 0 8 1 2-3 0 发布纸和纸板杂质的估算P a p e ra n db o a r d-E s t i m a t i o no fc o n t r a r i e s(I S O1 5 7 5 5：1 9 9 9，M O D)2 0 0 9 0 9 01 实施丰瞀嬲鬻瓣警糌瞥星发布中国国家标准化管理委员会捉1 9前言G B T2 2 8 7 8-2 0 0 8本标准修改采用I S O1 5 7 5 5：1 9 9 9 纸和纸板杂质的估算。本标准与I S O1 5 7 5 5：1 9 9 9 相比，主要差异如下：删除了I s 01 5 7 5 5：1 9 9 9 的附录B；在规范性引用文件中将I S O 标准引用的国际标准转化为与之相应的国家标准，即G B T4 5 0 纸和纸板试样的采取及试样纵横向、正反面的测定(G B T4 5 02 0 0 8，I S O1 8 6：2 0 0 2，M O D)；因仪器进行校准经验不足，本标准不能提供重复性和再现性的准确数据。本标准的附录A 为规范性附录。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会(S A C T C1 4 1)归口。本标准起草单位：中国制浆造纸研究院、中国造纸协会标准化专业委员会、国家纸张质量监督检验中心。本标准主要起草人：邓知明。纸和纸板杂质的估算G B T2 2 8 7 8-2 0 0 81 范围本标准规定了用反射光估算纸页中可见杂质的测定方法。本标准适用于大多数纸和纸板。2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B T4 5 0 纸和纸板试样的采取及试样纵横向、正反面的测定(G B T4 5 0Z 0 0 8，I S O1 8 6：2 0 0 2，M O D)3 术语和定义下列术语和定义适用于本标准。3 1纸页s h e e t从一包、一捆或一卷纸中抽取的一张纸或纸板。3 2试片t e s tp i e c e用于测试的区域。3 3(纸或纸板中)杂质c o n t r a r y(i np a p e ra n db o a r d)如附录A 中的对比图(见图A 1)所示，任何不希望有的颗粒或斑点，其大小超出规定的最小尺寸，并与周围纸面相对比具有明显不同的光反射。注：杂质包括纸页表面的任何斑点。4 原理试片在反射光下测试。根据附录A 中的对比图，估算每个大于规定面积并与周围纸面相比呈现出不同的反射光对比度的杂质的面积。将杂质面积求和，以每平方米纸页上所占有的平方毫米(m m 2 m 2)表示杂质的总面积。如果需要，还应分别报告不同组别杂质的面积。5 装置5 1 照明装置在反射光下观察纸页的合适光源。光源应有足够的强度，以保证所有大于规定的最小面积(见7 2)的杂质均能被观察到。避免日光或其他外部光源的直接照射。5 2 标准尘埃对比图在一透明胶片上印制一系列黑的、灰的、不同形状、不同大小、不同对比度的斑点。此图表用于目测法以及仪器的校准。此图表见附录A。1G B T2 2 8 7 8-2 0 0 8在测试中，不得使用附录A 中的例图或者任何复印版本，因为复制品可能会改变斑点的大小和对比度。6 试样的制备6，1 取样如果统计出来的杂质数量用于代表大量纸页中的杂质数量，则应按G B T4 5 0 的规定确定测试用试样的数量和取样方法。最小的取样面积见6 2 中所示。6 2 测试区域的选择在纸页的不同部位随机划分一些测试区域，并保证这些区域在纸页的两面均具有代表性。从这些区域中统计出的杂质数目应至少有3 0 0 个。但是，若纸面很洁净，只能观察到非常少量的杂质，则测试面积应不大于3r l l 2。但是，测试大量的纸或纸板时，尘埃总数应不少于10 0 0 个，或者纸(纸板)面积不少于1 0I T l 2。注1：上述杂质数量的相对误差1 0“置信度9 0 时是可以接受的。注2：杂质在纸页中的分布可能并不均匀，而测试结果也会因为选择测试区域的方式不同而有较大的差别。试样面积大于上述规定的最小尺寸时，测试区域应随机选择并遍布整个试样。注3：在有些情况下，只需测试试样的一面，但应在试验报告中注明。7 试验步骤7 1 测试目测试片(6 2)，使用附录A 中的对比图确定杂质的面积。一般情况下，只需统计面积大于等于0 0 4m m 2 的杂质。按照杂质面积的大小将其分组(见表1)。表1杂质面积分组(推荐)单位为平方毫米组别面积对数平均面积l大于521 0 0 4 9 92 2 3 430 4 0 09 90 6 2 940 15 0 3 90 2 4 2S0 0 4 0 1 40 0 7 560 0 1 0 0 30 0 1 7注：组别的选择可以根据试验用纸或纸板的质量以及相关协议作适当的调整。忽略那些非典型的斑点，例如一只被压瘪的虫子或者一大块尘埃，但应在试验报告中注明。不需统计荧光斑点。注：如果需要，可以分别记录各类杂质的大小，例如：塑料颗粒、尘埃、纤维束等。7，2 杂质的分组一般情况下，只需报告杂质的总面积，但是，若有需要，则应分别报告各组杂质的面积。在这种情况下，可以使用表1 中的分组。第6 组只应用在特殊要求下，并应在试验报告中注明。8 结果的表示8 1 计算按式(1)计算所有杂质的总面积，或者分别计算每组杂质(见表1)的面积。2G B T2 2 8 7 8-2 0 0 8X 一_ C i n i(1)0式中：x 杂质的总面积(或者单位面积纸页上每组杂质的面积)，单位为平方毫米每平方米(m 群m 2)；C i 每组杂质(见表1)的对数平均面积，单位为平方毫米(r a m 2)；n i 每组杂质的数量；6 测试试样的面积，单位为平方米(m 2)。面积大于5m E 2 的杂质，其C i n。值应用杂质的实际面积代替，并应单独统计这些杂质，同时在试验报告中注明。注：每组杂质的对数平均面积须经调整，因为在统计较小尘埃时，有富集的趋势。例如：若组别在0 1 5 o 3 9 的杂质有8 个，则其面积卵：按下式计算：8 0 2 4 2(m E 2)1 9(r a m 2)(见表1)8 2 结果计算单位面积纸页上杂质的总面积，修约至最接近的整数；结果小于5m m 2 m 2 时，修约至一位小数。注：如果需要，可以按照杂质的组别来分组表示测试结果。但是，含有少量杂质的组别将产生更高的取样不确定性。8 3 精度本试验方法存在主观性，因此很难获得可见杂质的精确数目。由于检验员之间存在差异，本试验的数据重复性和再现性并不能令人满意。5 个实验室用目测法测定了1 6 种纸样。实验室问的变异系数为6 2 9 9，平均值为8 2。9 试验报告试验报告应包括以下内容：a)鉴定试样的所有资料；b)测试结果以每平方米纸或纸板上的平方毫米表示。如果需要，可以根据杂质的大小或类型分别报告；c)测试用纸张的面积，以平方米表示；d)测试结果是否基于目测法或者仪器测试法；e)测试过程中所观察到的任何斑点；f)任何偏离本标准的步骤或任何可能影响结果的试验条件。G B T2 2 8 7 8 2 0 0 8使用圈A1 所示的图表咐晕A(规范性附录)标准尘埃对比圈对度蹦纵擅&1 1 1 r 十i。r r _ r f l m r 唧圈AI纸和纸板标准尘壤对比圈圈中左侧部分用于枝准仪器，也可作为目测法的辅助工具。本图表标示出每一组中最小对比度的斑点即：对于不小于O4 0 m m 4、不小于0 15 m m 2 和不小于00 4 m m l 的杂质，其对应的最小对比度分别为3 0 蹦，5 0 和8 0。图中右侧部分标示出不同纵横比的杂质其对比度均为 0 0“。该部分用于杂质大小的分级。”“m_
