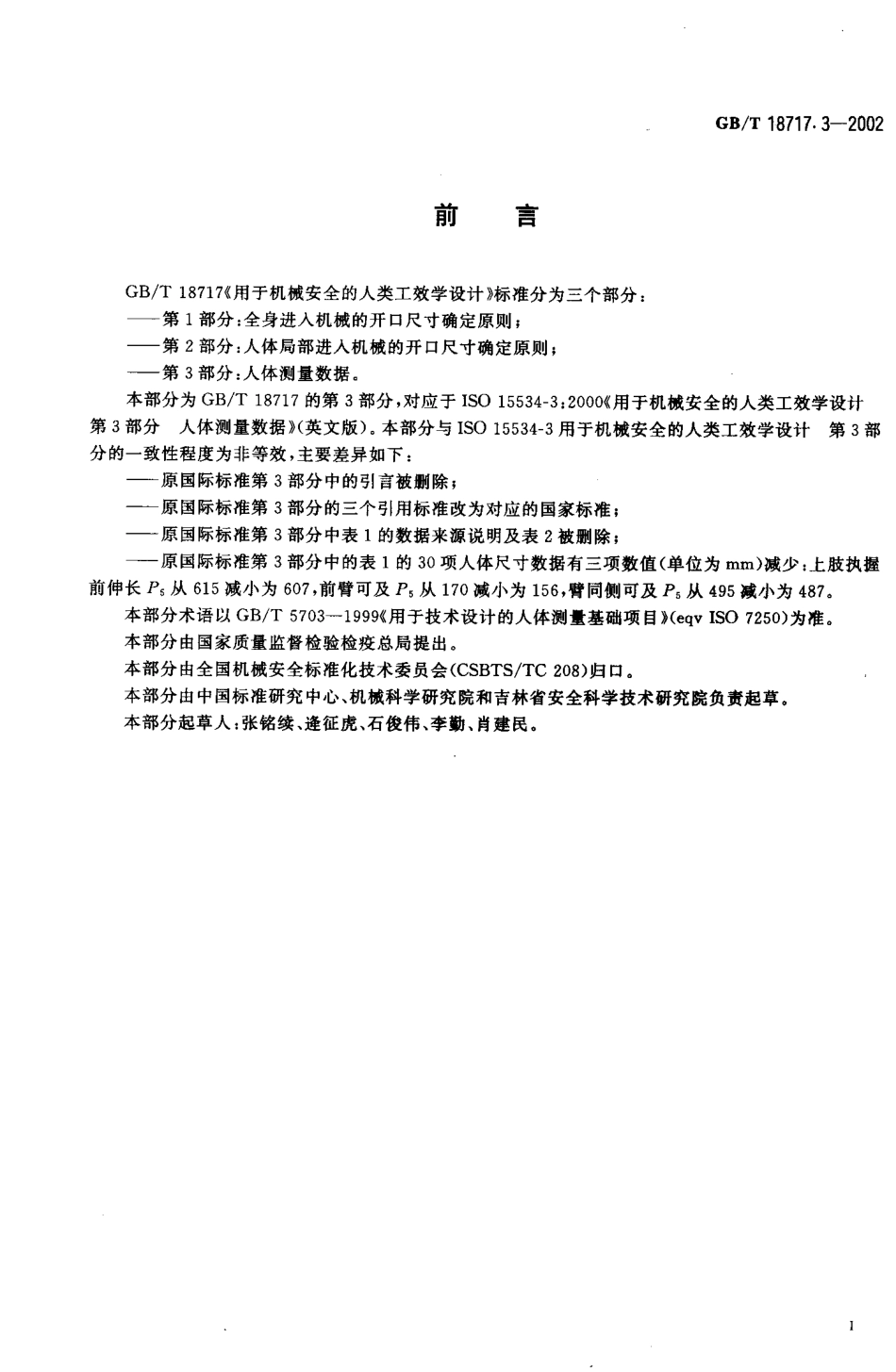

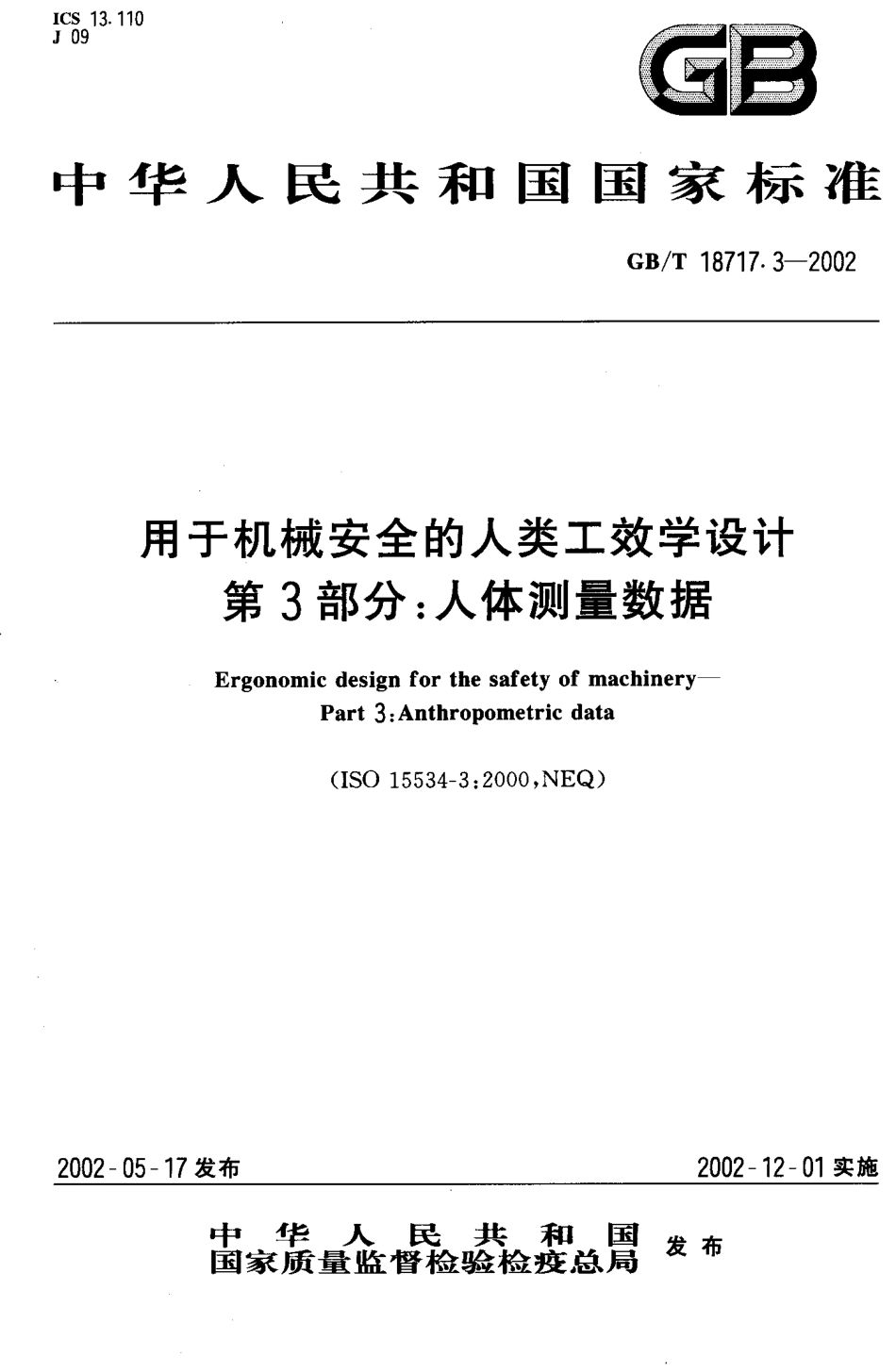

i c s 1 3 1 1 0J 0 9G 8中 华 人 民 共 和 国 国 家 标 准G B/T 1 8 7 1 7.3-2 0 0 2用于机械安全的人类工效学设计 第 3 部分:人体测量数据E r g o n o m i c d e s i g n f o r t h e s a f e t y o f ma c h i n e r y-P a r t 3:A n t h r o p o me t r i c d a t a(I S O 1 5 5 3 4-3:2 0 0 0,NEQ)2 0 0 2 一 0 5 一 1 7发布2 0 0 2 一 1 2 一 0 1实施中华人民共和匡国 家 质 量 监 督 检 验 检 疫 总 肩GB/T 1 8 7 1 7.3-2 0 0 2前言 G B/T 1 8 7 1 7 用于机械安全的人类工效学设计 标准分为三个部分:第 1 部分:全身进人机械的开口尺寸确定原则;第 2 部分:人体局部进人机械的开口尺寸确定原则;第 3 部分:人体测量数据。本部分为GB/T 1 8 7 1 7的第3部分，对应于I S O 1 5 5 3 4-3:2 0 0 0 用于机械安全的人类工效学设计第3 部分人体测量数据)(英文版)。本部分与I S O 1 5 5 3 4-3 用于机械安全的人类工效学设计第 3 部分的一致性程度为非等效，主要差异如下:原国际标准第 3 部分中的引言被删除;原国际标准第 3 部分的三个引用标准改为对应的国家标准;原国际标准第 3 部分中表 1 的数据来源说明及表 2 被删除;原国际标准第 3 部分中的表 1 的 3 0项人体尺寸数据有三项数值(单位为mm)减少:上肢执握前伸长 P,从 6 1 5 减小为 6 0 7，前臂可及 P s 从 1 7 0减小为 1 5 6,臂同侧可及P:从4 9 5 减小为 4 8 7,本部分术语以G B/T 5 7 0 3-1 9 9 9 用于技术设计的人体测量基础项目(e q v I S O 7 2 5 0)为准。本部分由国家质量监督检验检疫总局提出。本部分由 全国 机械安全标准化技术委员会(C S B T S/T C 2 0 8)归口。本部分由中国标准研究中心、机械科学研究院和吉林省安全科学技术研究院负责起草。本部分起草人:张铭续、逢征虎、石俊伟、李勤、肖建民。GB/T 1 8 7 1 7.3-2 0 0 2用于机械安全的人类工效学设计 第 3 部分:人体测A数据范围 本部分规定了计算开口的人体测量数据(简称人体尺寸)。本部分适用于G B/T 1 8 7 1 7.1 和G B/T 1 8 7 1 7.2 要求的相关人体尺寸的第5、第 9 5和第 9 9 百分位数 数值。规范性引用文件 下列文件中的条款通过 G B/T 1 8 7 1 7 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注 日期的引用文件，其最新版本适用于本部分。G B/T 5 7 0 3-1 9 9 9 角 于 技 术 设 计 的 人 体 测 量 基 础 项目(e q v I S O 7 2 5 0:1 9 9 6)G B/T 1 8 7 1 7.1-2 0 0 2 用于机械安全的人类工效学设计第 1 部分:全身进人机械的开口尺寸确 定原则(I S O 1 5 5 3 4-1:2 0 0 0,N E Q)G B/T 1 8 7 1 7.2-2 0 0 2 用于机械安全的人类工效学设计第 2 部分:人体局部进人机械的开口尺 寸确定原则(I S O 1 5 5 3 4-2:2 0 0 0,E r g o n o m i c d e s ig n f o r t h e s a f e t y o f ma c h i n e r y-P a r t 2:P r i n c i p l e s f o r d e t e r mi n i n g t h e d i me n s i o n s r e q u i r e d f o r a c c e s s o p e n i n g s,N E Q)一般要求 人体尺寸是计算进人开口最小功能尺寸的基础，凡是要求设置进人开口的地方，包括供全身进人的通道开口G B/T 1 8 7 1 7.1 和供人体局部使用的进人开口G B/T 1 8 7 1 7.2都应使用本部分规定的数据。人体 尺寸表 1 给出了G B/T 1 8 7 1 7.1 和GB/T 1 8 7 1 7.2 共用的人体尺寸符号和数据。表 1人体 尺寸数据符号说明数据 n们 1h,身 高 尸，。1 8 8 1身高 尸。1 9 4 4h a内棵点高 尸、9 6al两肘间宽 尸 二5 4 5两肘间宽 尸。5 7 6a 压拇指处手宽 尸、1 2 0a 4手宽尸9 7Gs/T 1 8 7 1 7.3-2 0 0 2表 1(续)符号说明数据 mma5食指近位宽 尸、2 3a 石足 宽 Ps,1 1 3b,体 厚 尸、3 4 2b,上肢执握前伸长 尸。6 0 7上肢执握前伸长 P s s8 2 0上肢执握前伸长 尸”8 4 5b,掌 厚 尸、3 0b,拇指处手厚尸，。3 5c,臀一 膝距Ps s6 8 7臀一 膝距尸”7 2 5心 2足 长 尸2 1 1足 长 尸 二2 8 5足 长 尸。2 9 5 日鼻尖处头长尸、2 4 0d l上臂直径 P s s1 2 1d 2前臂直径 尸、1 2 0d,拳的直径 尸。1 2 0t,操作臂长 尸。3 4 0t 前臂可及 尸。1 5 6t 3臂同侧可及 尸。4 8 7t,手 长 P,1 5 2t 5至拇指根手长 尸，8 8i s食 指 长 尸。5 9
