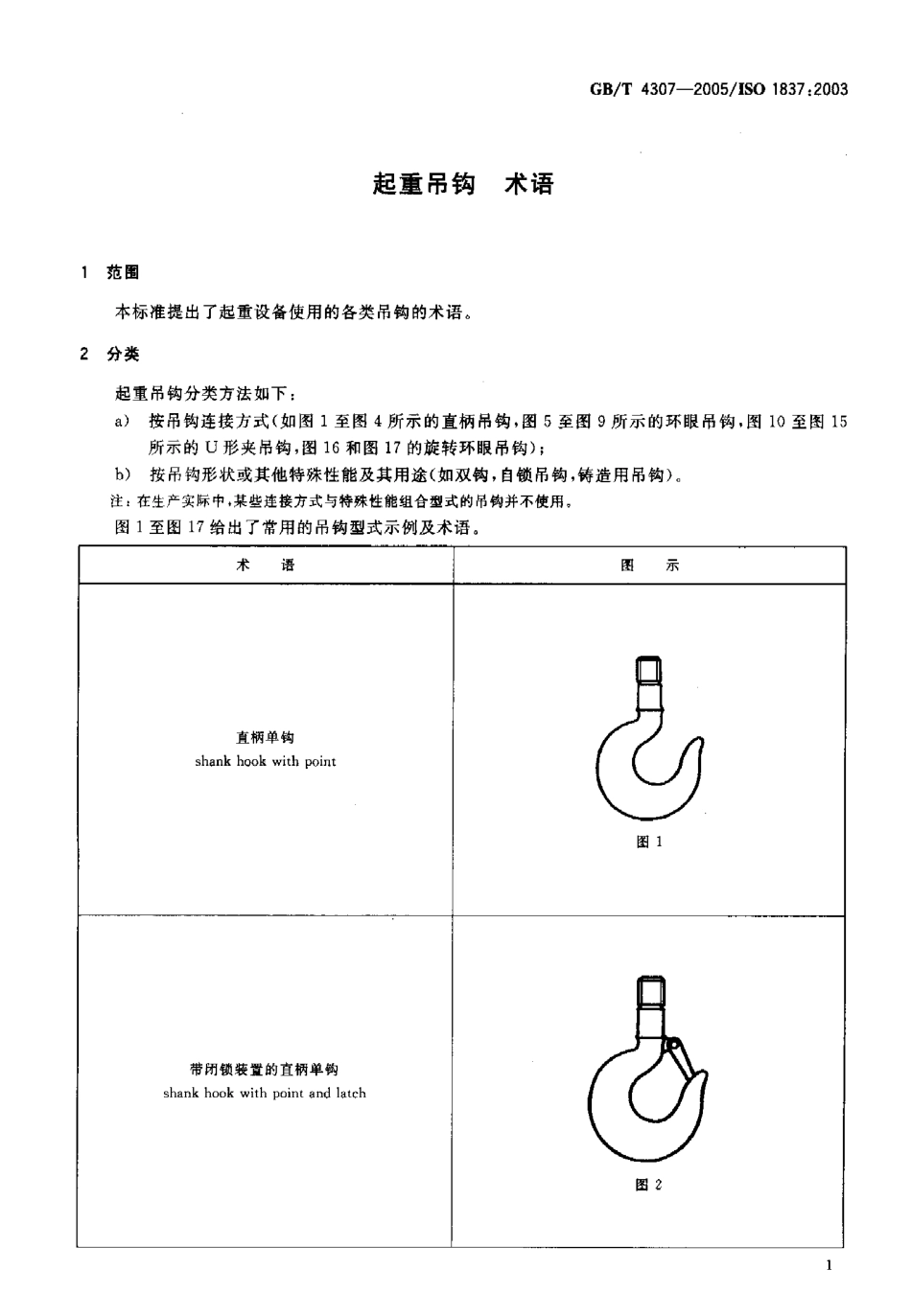

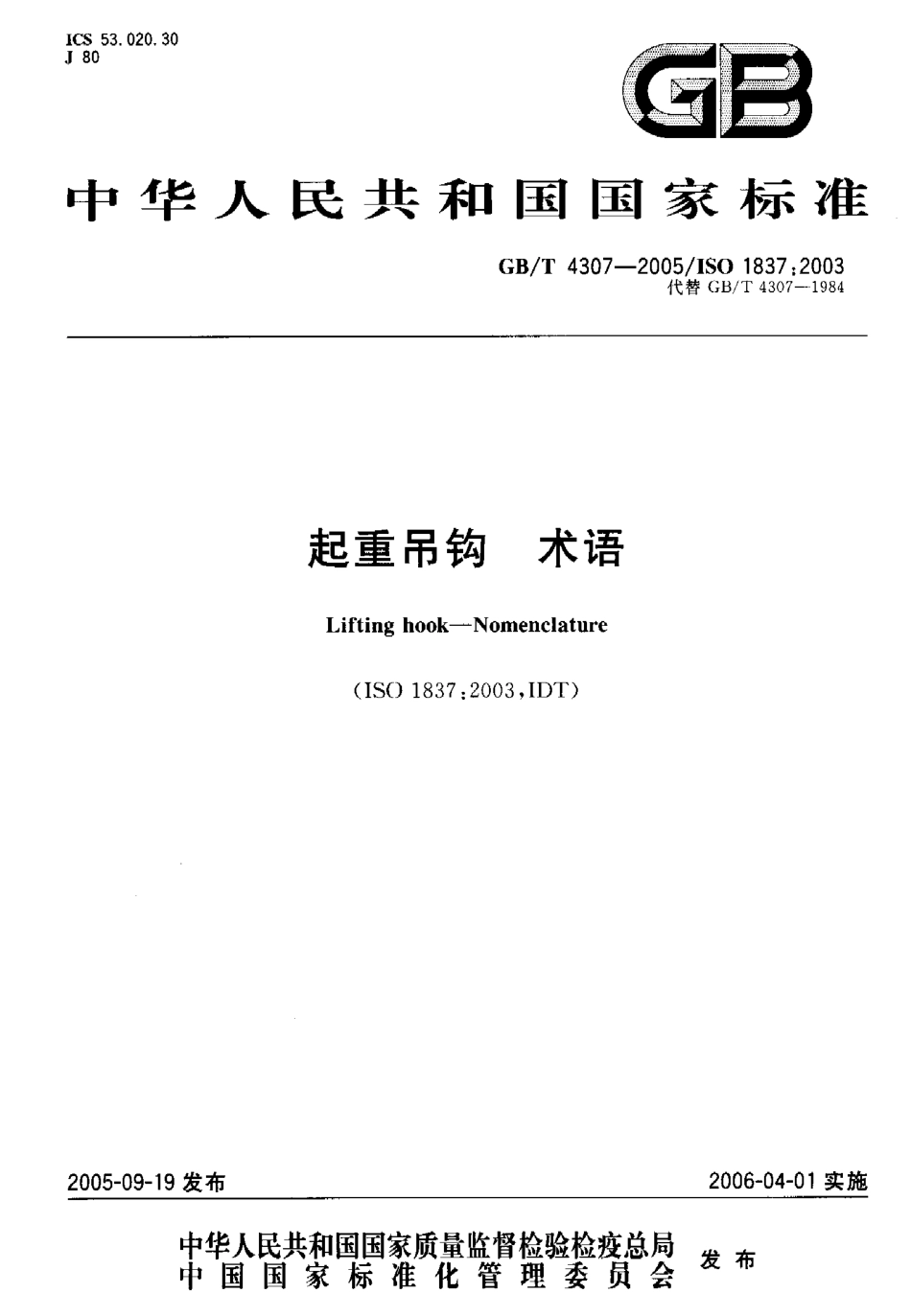

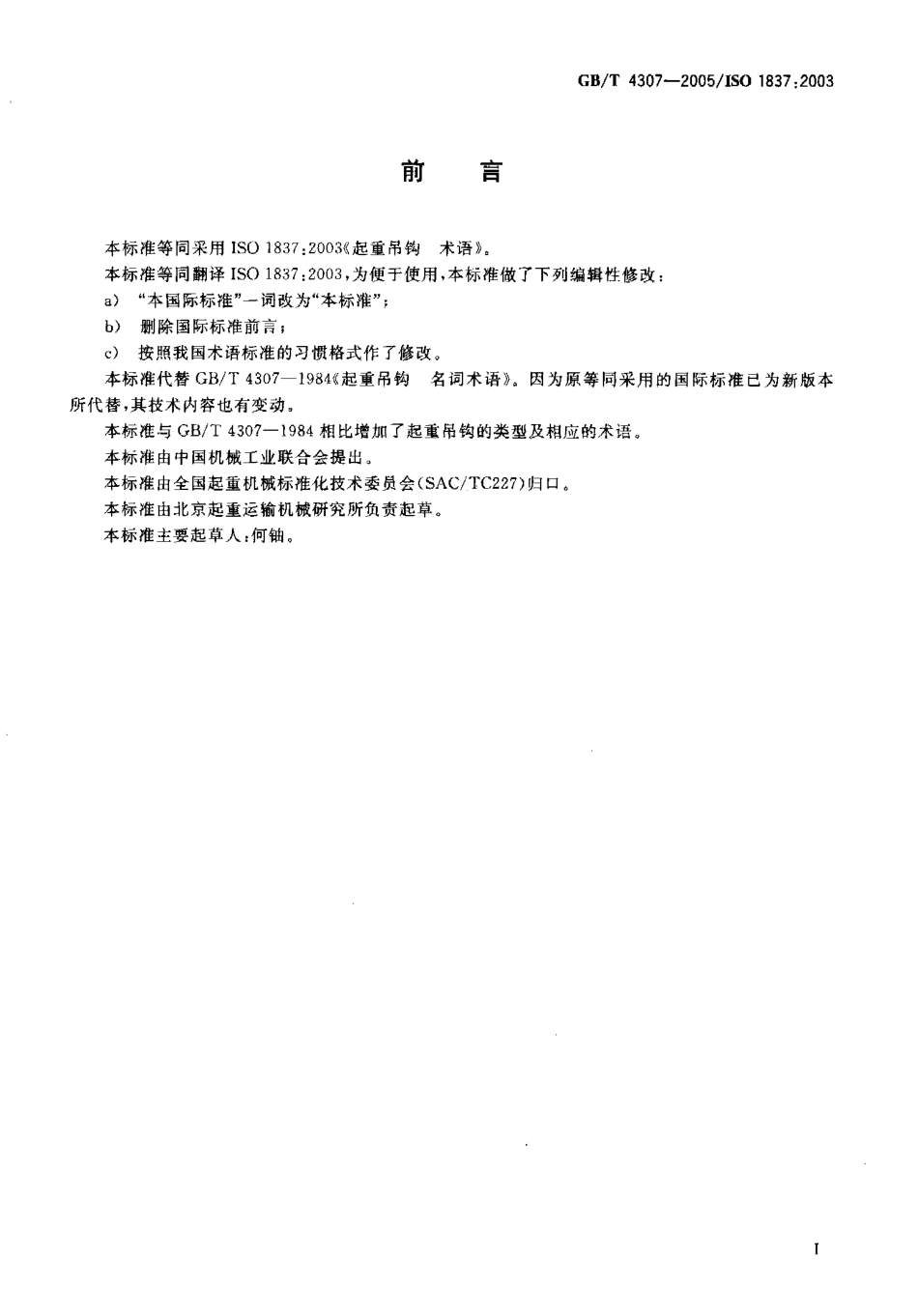

I C SJ 8 05 3.0 2 0.3 0看日中 华 人 民 共 和 国 国 家 标 准G B/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3 代替 GB/T 4 3 0 7-1 9 8 4起重吊钩术语L i f t i n g h o o k-N o me n c l a t u r e(I S O 1 8 3 7:2 0 0 3,I DT)2 0 0 5-0 9-1 9 发布2 0 0 6-0 4-0 1 实施中 华 人 民 共 和 国 国 家 质 量 监 督 检 验 检 疫 总 局.，中 国 国 家 标 准 化 管 理 委 员 会 “GB/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3前言 本标准等同采用 I S O 1 8 3 7:2 0 0 3(起重吊钩术语。本 标准等同翻译I S O 1 8 3 7:2 0 0 3，为便于使用，本 标准 做了下列编 辑性修改:a)“本国际标准”一词改为“本标准”;b)删除国际标准前言;c)按照我国术语标准的习惯格式作了修改 本标准代替G B/T 4 3 0 7-1 9 8 4 起重吊钩名词术语。因为原等同采用的国际标准已为新版本所代替，其技术内容也有变动。本 标准与G B/I 4 3 0 7-1 9 8 4 相比 增加了起重吊 钩的类型及相应的术语 本标准由中国机械工业联合会提出 本标准由全国起重机械标准化技术委员会(S AC/T C 2 2 7)归口。本标准由北京起重运输机械研究所负责起草。本标准主要起草人:何铀。GB/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7;2 0 0 3起重 吊钩术语范 围本标准提 出了起重设备使用的各类吊钩的术语。2 分类起重吊钩分类方法如下:a)按吊钩连接方式(如图 1 至图4所示的直柄吊钩，图 5 至图 9 所示的环眼吊钩，图 1 0至图 1 5 所示的 U形夹吊钩，图 1 6和图 1 7 的旋转环眼吊钩);b)按吊钩形状或其他特殊性能及其用途(如双钩，自锁吊钩，铸造用吊钩)注:在生产实际中 某些连接方式与特殊性能组合型式的吊钩并不使用图1 至图 1 7给出了常用的吊钩型式示例及术语。GB/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3术语图示直 柄 C形 钩s h a n k C h o o k心 图 3 直柄 双 钩s h a n k r a m s h o rn h o o k西 图 4 带闭锁装置的环眼吊钩e y e h o o k w i t h p o i n t a n d la t c h各 图 5环 眼 C 形 钩e y e C h o o k(a 图 6G B/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3术语图示 环 眼 自锁 钩e y e-t y p e s e l f-lo c k in g h o o k00 图 7 环眼铸造用钩e y e-t y p e fo u n d r y h o o k己 图 8环 眼 卡 板 钩e y e g r a b h o o k0 图 9 带闭锁装里的U形夹钩c l e v i s h o o k wit h p o i n t a n d la t c h3 图 1 0G B/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3术语图示U 形 夹 式 C 形 钩 c l e v i s C h o o k公 图 1 1 U形央自锁吊钩c le v is s e lf-l o c k in g h o o k遴 图 1 2 U形夹铸造用钩c l e v i s f o u n d r y h o o k卷 图 1 3U形夹卡板钩cle v i s g r a b h o o k踢 图 1 4GB/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3术语图示带链槽的U形夹卡板钩 c le v i s g r a b h o o k wit h li n k s u p p o r tU 图 工 5带闭锁装置的旋转环眼吊钩 s w i v e l e y e h o o k wit h p o i n t a n d la t c h9 图1 6带闭锁装皿的旋转 U形夹钩 s w i v e l c le v is h o o k w i t h p o in t a n d l a tc h墨 图 1 7G B/T 4 3 0 7-2 0 0 5/I S O 1 8 3 7:2 0 0 3参考文献 1 I S O 4 7 7 9 用于M(4)级 链条的 锻造环眼 起重吊 钩 I S O 4 7 7 9 F o r g e d s t e e l l i f t i n g h o o k s w i t h p o i n t a n d e y e f o r u s e w i t h s t e e l c h a i n s o f g r a d e M(4)仁 2 I S O 7 5 9 7 用于T(8)级链条的锻造环眼起重吊钩 I S O 7 5 9 7 F o r g e d s t e e l l i f t i n g h o o k s w i t h p o i n t a n d e y e f o r u s e w i t h s t e e l c h a in s o f g r a d e T(8)3 I S O 8 5 3 9 用于 T(8)级链条的锻造吊具 I S O 8 5 3 9 F o r g e d s t e e l l i f t i n g c o m p o n e n t s f o r u s e w i t h g r a d e T(8)c h a i n
